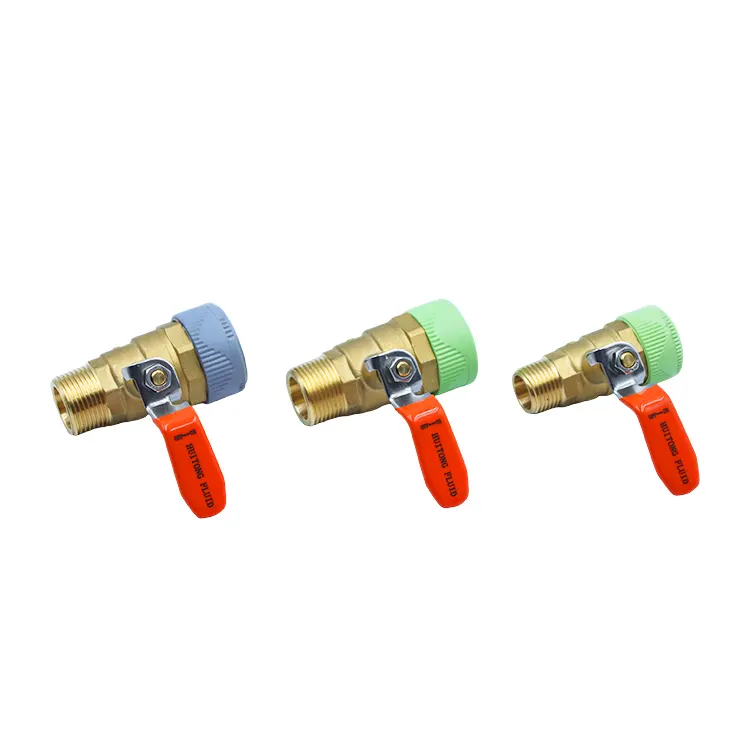

Schnellanschluss-Kugelhahn aus Messing mit verlängertem Schaft und Außengewinde

Bei diesem Schnellanschluss-Kugelhahn aus Messing handelt es sich um ein zusammengesetztes Regelventil, das von Huitong speziell für Hochtemperatur-Warmwasser- und Fußbodenheizungszirkulationssysteme entwickelt wurde. Es handelt sich um ein einzigartiges „3-in-1“-Fitting, das einen Schnellanschluss, ein Außengewindeende und einen verlängerten wärmeisolierenden Schaft kombiniert und mehrere technische Probleme angeht, wie z. B. Verbrennungsgefahr während des Betriebs, umständliche Installation, schwierige Übergänge zwischen alten und neuen Rohrleitungen und schlechte Kompatibilität mit isolierten Rohrleitungen.

Das Ventil besteht aus bleifreiem, hochtemperaturbeständigem Schmiedemessing mit einer Verbunddichtungsstruktur und einem selbstsichernden Schnellkupplungsmechanismus aus Edelstahl und ermöglicht eine schnelle Installation ohne Schweißen oder Klebstoffe. Der Schnellanschluss-Kugelhahn aus Messing mit verlängertem Schaft und Außengewinde unterstützt eine zerstörungsfreie Demontage für Wartungszwecke und ist mit verdeckten isolierten Rohrleitungen und verschiedenen gängigen Sanitärmaterialien kompatibel, was ihn zur idealen Wahl für Heizungsanlagen in Wohngebäuden und leichte industrielle Wasserzirkulationssysteme macht.

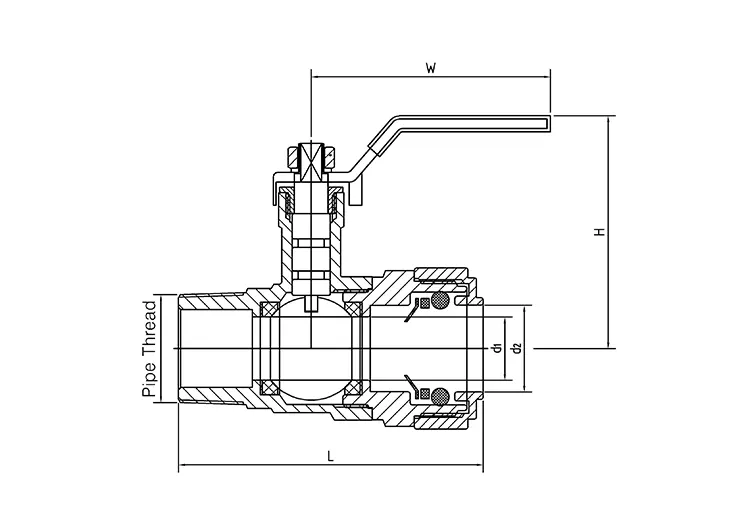

Technische Parameter

3-in-1-Composite-Schnittstelle

1. Verfügt über ein differenziertes Dual-Port-Design: Ein Ende verfügt über eine werkzeuglose „Push-In“-Schnellverbindungsschnittstelle, während das andere über ein Standard-Außengewinde verfügt. Diese Doppelfunktionalität erfüllt die Anforderungen sowohl an eine schnelle Installation als auch an Gewindeverbindungen und ermöglicht die Bewältigung komplexer Rohrleitungsübergangsszenarien.

2. Der Schnellanschluss verfügt über einen hochfesten Edelstahl-Verriegelungsmechanismus, der drei gängige Rohrtypen sicher festhält: Kupferrohre, dünnwandige Edelstahlrohre und PEX-Fußbodenheizungsrohre. Es sind keine Heißverschmelzung, Klebstoffe oder spezielle Crimpwerkzeuge erforderlich, sodass für die Installation keine Verbrauchsmaterialien erforderlich sind.

3. Das Außengewindeende entspricht den globalen Standard-Anschlussspezifikationen und ermöglicht den direkten Anschluss an verschiedene Rohrleitungszubehörteile ohne Adapter. Dadurch wird die Anzahl der Verbindungsstellen reduziert und das Leckagerisiko baulich minimiert.

Verbesserter Sicherheitsschutz

1. Das Ventil verfügt über einen speziell entwickelten verlängerten, thermisch isolierten Schaft. Dadurch wird die Wärmeübertragung vom Ventilkörper auf den Betätigungsgriff effektiv blockiert und das branchenweite Problem vollständig gelöst, dass Griffe beim Betrieb von Heißwasser- oder Fußbodenheizungssystemen mit hohen Temperaturen zu heiß zum Anfassen werden.

2. Ausgestattet mit einer verstärkten, ausblassicheren Schaftstruktur hält das Ventil Druckschwankungen und Druckstößen während der Warmwasserzirkulation stand. Dadurch wird ein Lockern, Ablösen oder Flüssigkeitsaustritt des Schafts verhindert, was die Sicherheit unter Hochdruck- und Hochtemperatur-Betriebsbedingungen erheblich erhöht.

3. 90°-Einhandbedienung: Bietet einen kurzen Betätigungshub und eine reibungslose, mühelose Handhabung. Das Schnellanschluss-Kugelventil aus Messing mit verlängertem Schaft und Außengewinde ermöglicht eine schnelle Steuerung der vollständigen Öffnung/vollständigen Schließung auch in abgedichteten Hochtemperatur-Rohrleitungssystemen und ist somit ideal für Anwendungen, die häufige Zyklen erfordern.

Hochtemperaturbeständige Materialien

1. Der Ventilkörper ist aus einem einzigen Stück bleifreiem DZR-Messing (entzinkungsbeständig) geschmiedet. Das Material ist dicht und gleichmäßig und bietet eine hervorragende Beständigkeit gegen hohe Temperaturen, Oxidation und Ablagerungen; Es widersteht Korrosion und Verformung bei längerer Einwirkung von heißem Wasser.

2. Ausgestattet mit hochtemperaturbeständigen PTFE-Verbunddichtungskomponenten. Im Gegensatz zu Standarddichtungen, die für Umgebungstemperaturen ausgelegt sind, halten diese einer kontinuierlichen Heißwasserzirkulation stand, ohne zu altern, auszuhärten oder undicht zu werden, und gewährleisten so eine langfristige Dichtungsstabilität.

3. Innenstruktur mit vollem Durchgang: Ermöglicht einen ungehinderten Wasserfluss ohne Drosselung oder tote Zonen. Geringe Strömungswiderstände und minimale Strömungsverluste sorgen für eine effiziente Wasserversorgung in Fußbodenheizungs-, Warmwasser- und industriellen Umlaufwassersystemen.

Kompakte Karosseriestruktur

1. Kompaktes und raffiniertes Design: Der Ventilkörper kann vollständig von der Rohrisolierung ummantelt werden, wobei nur der verlängerte Schaftgriff freiliegt. Dies bewahrt die Integrität des Isolationssystems der Rohrleitung und verhindert Wärmeverluste.

2. Geeignet für verdeckte Installationen (in der Wand oder über der Decke): Es löst häufige Installationsprobleme, die mit sperrigen Ventilen verbunden sind – wie z. B. die Unfähigkeit, Isolierschichten anzubringen, und örtliche Kondensation oder Wärmeverluste an der Rohrleitung.

3. Unterstützt die zerstörungsfreie Demontage und Wiederverwendung: Wartung, Systemmodifikationen oder Geräteaustausch können ohne Durchtrennen der Rohrleitungen durchgeführt werden, wodurch die technischen Wartungskosten und die Materialverschwendung erheblich reduziert werden.

Spezialisierte Qualitätskontrolle für Hochtemperatur-Fittings

1. Rohstoffprüfung: Alle DZR-Messingrohstoffe werden bei ihrer Ankunft einer Spektralanalyse unterzogen, um wichtige Leistungsindikatoren – wie Hochtemperaturbeständigkeit und Entzinkungsbeständigkeit – zu überprüfen und so die Qualitätskontrolle an der Quelle sicherzustellen.

2. Simulationstests für das fertige Produkt: Jede Einheit wird einzeln auf Luftdichtheit, hydrostatische Druckbeständigkeit und Zyklen/Alterung bei hohen/niedrigen Temperaturen getestet. Zu den Hauptschwerpunkten zählen die Dichtungsstabilität des verlängerten Schafts und die Verriegelungsstärke der Schnellverbindungsschnittstelle. 3. Vollständige Chargenrückverfolgbarkeit: Jedes Produkt trägt einen eindeutigen Chargencode, wobei Aufzeichnungen für den gesamten Prozess archiviert werden – von der Produktion und Verarbeitung bis zur Prüfung. CE-Zertifizierung und Materialtestberichte sind beim Versand verfügbar, um die Anforderungen an die Projektabnahme und Zollabfertigung im Ausland zu erfüllen.

Herstellergarantiesystem

1. Für den Schnellanschluss-Kugelhahn aus Messing mit verlängertem Schaft und Außengewinde gilt eine Herstellergarantie von 12 Monaten. Wir bieten kostenlose Abhilfelösungen für Probleme, die durch Herstellungsprozesse oder Materialfehler verursacht werden, wie z. B. Dichtungslecks, Schaltstörungen oder Versagen des Verriegelungsmechanismus.

2. Unser technisches Team ist auf Hochtemperatur-Rohrleitungen spezialisiert und bietet äußerst praktische Anleitungen zu Schnellanschluss-Installationsstandards, zur Rohrauswahl und -anpassung sowie zur Fehlerbehebung bei Lecks in Hochtemperatur-Rohrleitungen.

3. Wir bieten schnellen, mehrsprachigen Kundendienst und bieten maßgeschneiderte Rohrleitungslösungen für globale Sanitärunternehmen und Großhändler an, um die Kompatibilität mit den örtlichen Baunormen sicherzustellen.

Standardbetriebsempfehlungen

1. Steckmontage: Stellen Sie vor der Installation sicher, dass das Rohrende sauber und gratfrei geschnitten ist und keine inneren Rückstände aufweist. Richten Sie das Rohr vertikal am Schnellanschluss aus und führen Sie es mit gleichmäßiger Geschwindigkeit ein. Ein hörbares „Klicken“ zeigt an, dass die Sperre aktiviert ist. Vermeiden Sie ein verwinkeltes oder unvollständiges Einführen, da dies zu künftigen Undichtigkeiten führen kann.

2. Ventilbedienung: Drehen Sie den Griff im täglichen Gebrauch vorsichtig nur um 90°. Üben Sie keine Gewalt gegen den Griff aus und drehen Sie ihn nicht über seine Bewegungsgrenzen hinaus; Dies verhindert eine Verformung des verlängerten Schafts unter Belastung, schützt die interne Hochtemperatur-Dichtungsstruktur und verlängert die Lebensdauer.

3. Hochtemperaturbetrieb: Passen Sie beim Starten oder Stoppen von Warmwasser- oder Fußbodenheizungssystemen den Wasserdruck und die Temperatur schrittweise an. Vermeiden Sie plötzliche Temperaturschwankungen oder plötzliche Hochdruckstöße, um den Dichtungsverschleiß zu minimieren und eine langfristige Dichtungsstabilität sicherzustellen.

4. Demontage und Wartung: Verwenden Sie für die Demontage während der Wartung der Rohrleitung spezielle Werkzeuge, um den Verriegelungsmechanismus reibungslos zu lösen. Nicht gewaltsam hebeln oder ziehen. Ventile in gutem Zustand können wiederverwendet werden, was die Materialkosten für das Projekt senkt.

FAQ

F1: Wird sich die Schnellverbindungsschnittstelle nach längerem Einsatz in Hochtemperaturzyklen lockern oder undicht werden?

A: Der Schnellkupplungsanschluss verfügt über verdickte, selbstsichernde Zähne aus Edelstahl. Es wurde zyklischen Alterungstests bei hohen und niedrigen Temperaturen unterzogen und gewährleistet so eine stabile Verriegelungsleistung unter Hochtemperaturbedingungen ohne Lockerung aufgrund von Wärmeausdehnung oder -kontraktion. Gepaart mit hochtemperaturbeständigen Dichtungskomponenten gewährleistet es eine Leckagefreiheit bei langfristiger Wasserzirkulation.

F2: Mit welchen Arten von Rohrleitungen und Systemen ist der Schnellanschluss-Kugelhahn aus Messing mit verlängertem Schaft und Außengewinde kompatibel?

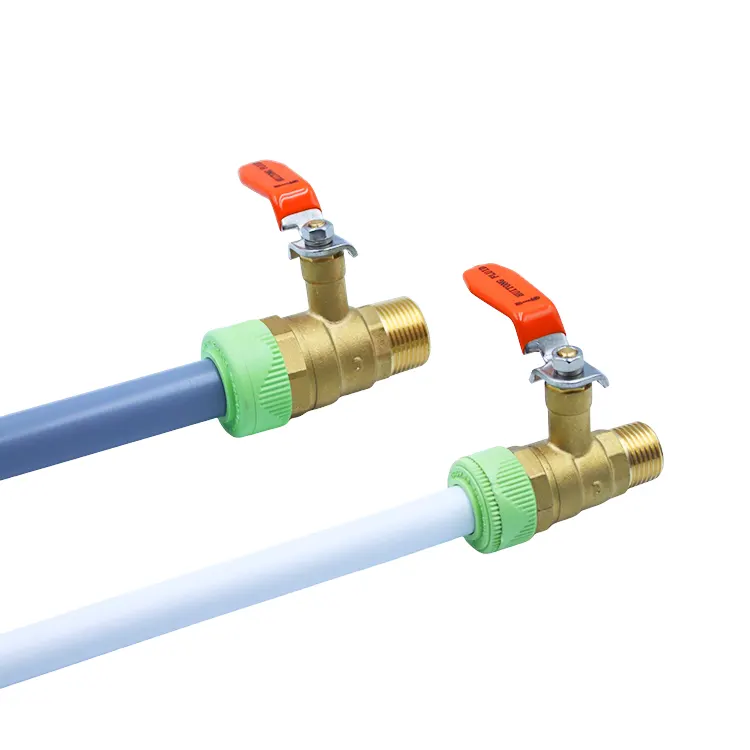

A: Es ist kompatibel mit Kupferrohren, dünnwandigen Edelstahlrohren und PEX-Fußbodenheizungsrohren. Es wird häufig in Warmwassersystemen für den häuslichen Gebrauch, Zirkulationssystemen für Fußbodenheizungen und Zirkulationswasserkreisläufen in der Leichtindustrie eingesetzt und eignet sich daher für die überwiegende Mehrheit der Hochtemperatur-Sanitärprojekte in Privathaushalten und Leichtindustrieanlagen.

F3: Beeinträchtigt die Umhüllung des Ventilkörpers mit Isoliermaterial seinen Betrieb oder die Wärmeableitung?

A: Nein. Der Hauptventilkörper kann vollständig isoliert sein, so dass nur der Betätigungsgriff freiliegt. Dadurch wird sichergestellt, dass der Ventilbetrieb unbeeinträchtigt bleibt, während gleichzeitig die Isolationsintegrität der Rohrleitung gewahrt bleibt – örtlicher Wärmeverlust oder Kondensation verhindert wird – und die Standards für verdeckte isolierte Rohrleitungsinstallationen eingehalten werden.

F4: Welche spezifischen Qualitätsprüfungen werden für Hochtemperaturanwendungen durchgeführt?

A: Zusätzlich zu den standardmäßigen Luftdichtheits- und Druckfestigkeitstests führen wir zyklische Alterungstests bei hohen und niedrigen Temperaturen durch. Diese überprüfen insbesondere die Dichtungsstabilität des verlängerten Schafts und die Hochtemperatur-Verriegelungsfestigkeit der Schnellverbindungsschnittstelle und simulieren eine langfristige Heißwasserzirkulation, um sicherzustellen, dass das Produkt in komplexen Umgebungen mit hohen Temperaturen zuverlässig funktioniert.

F5: Was ist beim täglichen Einsatz unter Hochtemperaturbedingungen zu beachten?

A: Vermeiden Sie es, das Ventil mit übermäßiger Kraft zu betätigen und plötzliche Spitzen oder Abfälle des Wasserdrucks zu vermeiden; Überprüfen Sie regelmäßig die Dichtung an der Ventilschaftschnittstelle. Die schrittweise Steuerung von Temperatur und Druck während des Systemstarts und -abschaltens minimiert den Dichtungsverschleiß und gewährleistet den langfristigen, stabilen Betrieb des Ventils.
