Zentralisierte Heiz- und Kühlsysteme in großen Einkaufszentren, Bürogebäuden und Wohnkomplexen verlassen sich auf BMS-Plattformen, um die Flüssigkeitsverteilung zu verwalten. Herkömmliche manuelle oder selbsttätige Ausgleichsventile können nicht in diese intelligenten Plattformen integriert werden, da sie keine ferngesteuerte, geplante oder zonenspezifische Präzisionsflusssteuerung ermöglichen. Ständige Druckschwankungen im Netz führen häufig zu einer ungleichmäßigen Erwärmung oder Kühlung über die Zonen hinweg, während unter Volllast laufende Pumpen einen hohen Energieverbrauch zur Folge haben. Darüber hinaus beinhalten geteilte Ventilbaugruppen komplexe Komponenten, eine langwierige Installation und Verkabelung und ein höheres Risiko von Verbindungslecks.
Das automatisch programmierte Durchflussventil für mittlere Flüssigkeiten ist ein elektronisch gesteuertes, programmierbares Durchflussventil, das speziell für intelligente HVAC-BMS-Anwendungen entwickelt wurde. Der Ventilkörper ist aus verdicktem, korrosionsbeständigem HPb59-Messing präzisionsgegossen und mit einem schrittmotorbetriebenen elektronischen Stellantrieb ausgestattet, der mit Standard-0-10-V- und Modbus-BMS-Signalen kompatibel ist.
Es verfügt über einen hochpräzisen geschliffenen Ventilkern für eine genaue lineare Durchflussregelung, der den Abzweigdurchfluss automatisch gemäß voreingestellten Programmen anpasst, um Netzdruckschwankungen entgegenzuwirken und Zonentemperaturen zu stabilisieren, wodurch der Energieverbrauch der Pumpe effektiv gesenkt wird.
Das Ventil verfügt über zweischichtige, temperaturbeständige EPDM-Dichtungen, um einen leckagefreien Betrieb bei langfristiger Zirkulation von Heiz- und Kühlmedien zu gewährleisten. Sein integriertes Design minimiert Rohrverbindungen und vereinfacht die Rohrleitungsanordnung und elektrische Verkabelung vor Ort.
Mit Standardgewinden, die mit Verteilern und verschiedenen Heizungsrohrmaterialien kompatibel sind, unterstützt es Fernbedienung, Wartung und zeitgesteuerte zonenbasierte Durchflussregelung. Es ist vielseitig einsetzbar für intelligente HVAC-Wassersysteme in Bürogebäuden, Gewerbekomplexen und großen Wohnanlagen und vereint präzise Fernsteuerung mit langfristiger Dichtungszuverlässigkeit.
|

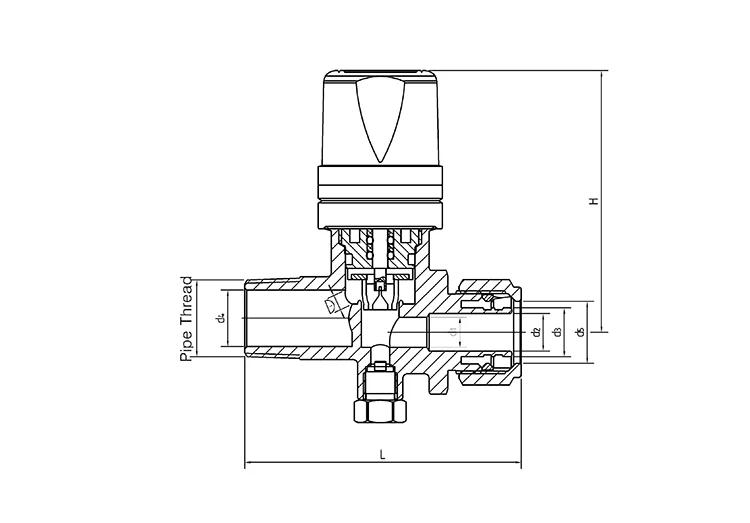

Produktspezifikationen |
L |
d1 |
d2 |
d3 |
d4 |
d5 |
H |
||
|
DN |
Größe |
||||||||
|
15 |
16mm |
73.5 |
4.2 |
8.0 |
10.0 |
13.0 |
15.0 |
16.5 |
70.0 |
Der Ventilkörper ist als einzelne, verdickte Einheit geschmiedet und bietet eine hohe Materialdichte und Festigkeit. Es widersteht Korrosion durch HVAC-Heiz- und Kühlmedien, ist für kontinuierliche Temperaturwechsel das ganze Jahr über geeignet und widersteht Verformungen oder Rissen.
Das Messingsubstrat wird einer präzisen Oberflächenbehandlung unterzogen, um Kalkablagerungen und medienbedingter Korrosion zu widerstehen. Es bleibt im Langzeitbetrieb beständig gegen Ablagerungen und Oxidation und verlängert so die Lebensdauer des Ventils.
Rohe Messingmaterialien werden Charge für Charge einer spektroskopischen Analyse unterzogen, um sicherzustellen, dass keine schädlichen Schwermetalle ausgelaugt werden, und erfüllen die Akzeptanzstandards für Materialien, die in groß angelegten kommerziellen HVAC-Rohrleitungsprojekten verwendet werden.
Verfügt über einen integrierten Schrittmotor-Aktuator, der die beiden gängigen Signaltypen des Gebäudemanagementsystems (BMS) unterstützt – analoge 0-10-V- und digitale Modbus-Kommunikation – und ermöglicht so eine nahtlose Integration in verschiedene intelligente Gebäudesteuerungssysteme.
Ausgestattet mit einem hochpräzisen geschliffenen Ventilkern zur linearen Durchflussregulierung. Das automatisch programmierte Durchflussventil für mittlere Flüssigkeiten unterstützt voreingestellte Steuerprogramme, um die Zweigdurchflussraten basierend auf Zeitplänen und Zonen automatisch anzupassen und so einen verfeinerten, intelligenten hydraulischen Ausgleich zu erreichen.
Die Reaktion in Echtzeit auf Schwankungen des Rohrleitungsdrucks ermöglicht eine automatische Anpassung der Ventilöffnung. Dies stabilisiert den Durchfluss in Zweigkreisläufen und löst Probleme des thermischen Ungleichgewichts zwischen entfernten und nahegelegenen Zonen in großen HVAC-Systemen.
Verfügt über zwei EPDM-Dichtungen, die speziell für HLK-Anwendungen entwickelt wurden; Diese halten abwechselnden Heiß- und Kaltzyklen stand und verhärten, schrumpfen oder reißen bei längerer Einwirkung von Medien nicht.
Die gleichzeitige Abdichtung am Ventilkern- und Gehäusegewinde sorgt für eine präzise Passform. Dadurch bleibt auch bei schwankenden Druckbedingungen die Leckagefreiheit erhalten, wodurch ein Auslaufen der Rohrleitung oder Leckageausfälle wirksam verhindert werden.
Die Dichtungsbaugruppe wurde Haltbarkeitstests mit über 10.000 Zyklen bei hohen und niedrigen Temperaturen unterzogen, um sicherzustellen, dass die Dichtungsleistung während des ganzjährigen, ununterbrochenen Betriebs in gewerblichen HVAC-Anwendungen nicht beeinträchtigt wird.
Der Ventilkörper und das elektronische Steuerungsaktuatormodul sind als eine Einheit geformt, sodass keine separaten Aktuatoren oder Adapteranschlüsse erforderlich sind. Dadurch wird die Anzahl der Schraubverbindungen erheblich reduziert und das Risiko von Leckagen an mehreren Stellen verringert.
Die kompakte, stromlinienförmige Struktur verfügt über standardisierte elektrische Anschlussanschlüsse, die die Rohrleitungsanordnung und Steuerverkabelungsverfahren vereinfachen und so die Installationszeit vor Ort bei großen HVAC-Projekten verkürzen.
Der Ventileinlass und -auslass nutzt branchenübliche Universalgewinde und ermöglicht so eine direkte Kompatibilität mit verschiedenen Verteilern und Rohrleitungsmaterialien, die für Heiz-/Kühlmedien in Fußbodenheizungen und zentralen Klimaanlagen verwendet werden. Es dient als direkter Ersatz für ältere Ventile sowohl bei Neubau- als auch bei Nachrüstungsprojekten.
Mithilfe von Gebäudeautomatisierungsprogrammen passt das System die Durchflussraten je nach Zeit und Zone an. Das automatisch programmierte Durchflussventil für Mediumflüssigkeit reduziert automatisch den Mediumfluss außerhalb der Arbeitszeit und verhindert so einen ineffizienten Pumpenbetrieb.
Gleicht die Strömung über die Zweige dynamisch aus, um Turbulenzen und örtliche Hochdruckverluste zu vermeiden, wodurch die Belastung der Umwälzpumpen verringert und der Gesamtenergieverbrauch zentraler Klimaanlagen und Fernwärmesysteme langfristig erheblich gesenkt wird.
Die Integration in Gebäudeautomationsplattformen ermöglicht die Fernüberwachung von Ventilbetriebsparametern und die Änderung von Durchflusskontrollprogrammen, wodurch häufige Vor-Ort-Besuche im Technikraum zur Inbetriebnahme entfallen und die Arbeitskosten im Zusammenhang mit der laufenden kommerziellen HVAC-Wartung gesenkt werden.
Kompatibel mit zentralen Heiz- und Kühlleitungen in mehrstöckigen Bürogebäuden; Lässt sich in Gebäudeautomationssysteme integrieren, um eine zonenbasierte Temperaturregelung und Fernprogrammanpassungen zu ermöglichen und so eine einheitliche Verwaltung von Heizung und Kühlung über mehrere Büroetagen hinweg zu ermöglichen.
Gewerbeflächen unterliegen einem hohen Fußgängerverkehr und erheblichen Schwankungen der Heiz- und Kühllasten. Programmierbare Regelventile passen den Rohrleitungsfluss automatisch an die Geschäftszeiten an, gleichen die Temperaturen in verschiedenen Zonen aus und senken den betrieblichen Energieverbrauch.
Diese Systeme steuern den Durchfluss in Haupt- und Nebenleitungen für Heiz-/Kühlmedien in Wohnhochhäusern. Durchflussprogramme können je nach Gebäude oder Einheit voreingestellt werden, um Temperaturunterschiede zwischen hohen und niedrigen Etagen auszugleichen und so die Kompatibilität mit intelligenten Plattformen für das Heizungsmanagement in der Gemeinde sicherzustellen.
Bestehende Systeme ohne automatische Ausgleichsventile können ohne umfangreiche Erneuerung der Rohrleitungen aufgerüstet werden. Der einfache Austausch alter Ventile durch diese programmierbaren intelligenten Ventile ermöglicht ein schnelles Upgrade auf eine intelligente Steuerung und ermöglicht die Integration in Gebäudemanagementsysteme (BMS) zur Fernüberwachung und -steuerung.
Ventilkörper aus Messing werden einer Chargen-Spektralanalyse unterzogen; Elektronische Aktuatoren, hochpräzise Ventilkerne und EPDM-Dichtungen werden strengen Tests unterzogen – einschließlich thermischer Zyklen, hydrostatischer Druckbeständigkeit und Zehntausenden von Öffnungs-/Schließzyklen –, um fehleranfällige Komponenten zu identifizieren und zu beseitigen.
Jedes programmierbare Durchflussventil durchläuft drei Kernprüfungen: Durchflusskalibrierung, Stabilität der BMS-Signalkommunikation und hydrostatische/luftdichte Leckprüfung. Wichtige Leistungskennzahlen – Präzision der Durchflussregelung, Reaktion auf elektronische Signale und Integrität der Rohrleitungsabdichtung – werden streng überprüft.
In jeden Ventilkörper ist eine eindeutige Produktionschargennummer eingraviert. Daten aus jeder Produktionsphase – Schmieden, Bearbeitung, elektronische Montage und Endkontrolle – werden archiviert, um eine vollständige Rückverfolgbarkeit zu gewährleisten. Im Lieferumfang sind ausführliche Materialberichte und Werksinspektionszertifikate enthalten.
Für alle Produkte gilt standardmäßig eine 12-monatige Herstellergarantie, die inhärente Qualitätsmängel im Zusammenhang mit Material und Verarbeitung abdeckt, wie z. B. Risse im Ventilkörper aus Messing, Ausfall des Signals des elektronischen Stellantriebs, Festsitzen des Ventilkerns und Undichtigkeit der Dichtung.
Professionelle Ingenieure bieten individuelle, praxisorientierte Beratung zu den BMS-Verkabelungsstandards, der Konfiguration von Flussprogrammen, dem hydraulischen Abgleich und der Fehlerbehebung bei Lecks oder Signalfehlern, wodurch der Bedarf an Nacharbeiten bei der Inbetriebnahme von Großprojekten vor Ort minimiert wird.
Ein mehrsprachiges Online-Support-Team berücksichtigt globale Zeitzonen und gewährleistet schnelle Antworten auf Anfragen zur Produktauswahl, Statusaktualisierungen von Großbestellungen und Fehlerbehebung nach dem Verkauf für ausländische HVAC-Auftragnehmer und BMS-Systemintegratoren.
Für große Gewerbekomplexe und Fernwärmeprojekte bieten wir maßgeschneiderte Steuerungsprogramme an, die auf bestimmte BMS-Modelle und Zonenanforderungen zugeschnitten sind. Darüber hinaus stellen wir eine stabile und langfristige Versorgung mit OEM-Ersatzteilen wie elektronischen Stellantrieben, EPDM-Dichtungen und hochpräzisen Ventilkernen sicher.
A: Standardmäßigen selbsttätigen oder manuellen Ausgleichsventilen fehlen elektronische Kommunikationsmodule – sie können nicht in BMS-Netzwerke integriert werden und unterstützen keine intelligente Fernsteuerung, geplante oder zonenbasierte Steuerung. Das bedeutet, dass Facility Manager für Anpassungen die Technikräume vor Ort aufsuchen müssen und die Durchflusseinstellungen nicht an veränderte Belegung oder tageszeitliche Belastungen angepasst werden können. Unser programmierbares Durchflussventil verfügt über einen Schrittmotorantrieb, der mit 0–10 V und Modbus-BMS-Signalen kompatibel ist. Es unterstützt eine automatisierte, mehrstufige Flusskontrolle und eine zentralisierte Fernverwaltung – so können Gebäudebetreiber die Zonentemperaturen von einer zentralen Workstation aus anpassen, den Fluss während unbesetzter Stunden reduzieren und Druckunterschiede im gesamten Netzwerk dynamisch ausgleichen. Bei großen kommerziellen HVAC-Projekten bedeutet dies geringere Arbeitskosten für die Inbetriebnahme, einen geringeren Energieverbrauch und stabilere Zonentemperaturen im Vergleich zu herkömmlichen mechanischen Ausgleichslösungen.
A: Bei beiden handelt es sich um universelle Standards für die kommerzielle HVAC- und BMS-Steuerung, die mit gängigen nationalen und internationalen Marken zentraler Klimaanlagen und Fernwärme-BMS-Systemen kompatibel sind. Bei Großprojekten können Kommunikationsprogramme an die spezifischen Steuergerätemodelle des Kunden angepasst werden.
A: Im Lieferumfang sind spezielle EPDM-Dichtungen für HVAC-Anwendungen enthalten, die hohen und niedrigen Temperaturen standhalten. Diese haben werkseitige Haltbarkeitstests mit über 10.000 Temperaturwechselzyklen bestanden. Sie verhärten, schrumpfen oder reißen nicht, wenn sie langfristig den Heiz-/Kühlmedien in Fußbodenheizungen und zentralen Klimaanlagen ausgesetzt werden, während die Dual-Positions-Dichtungsstruktur des Ventilkörpers eine gleichbleibende Luftdichtheit und Leckageverhinderung gewährleistet.
A: Nein. Der Körper und der elektrische Aktuator des automatisch programmierten Durchflussventils für mittlere Flüssigkeiten sind in einer einzigen, stromlinienförmigen Einheit geformt, sodass kein platzraubendes externes Zubehör erforderlich ist. Es verfügt über eine standardisierte Steuerkabelschnittstelle mit kurzer Reichweite, die nur minimalen Platz für die Verkabelung benötigt und eine bequeme Installation und Verkabelung in Standard-Maschinenräumen und Geräterohrschächten ermöglicht.
