In modernen HVAC- und Hydronik-Rohrleitungssystemen kann ein instabiler Wasserdruck die Zirkulation, den Geräteschutz, das Wärmegleichgewicht und die langfristige Wartung beeinträchtigen. Als professioneller Hersteller und LieferantHuitongbietet eineDruckregelventil für FlüssigkeitsleitungenEntwickelt, um den Hinterdruck durch eine selbsttätige mechanische Struktur automatisch zu stabilisieren, ohne externe Strom- oder Luftversorgung. Sein geschmiedetes HPb59-Messinggehäuse, die vernickelte Oberfläche, das EPDM-Dichtungssystem und das Design mit einstellbarem Druck machen es für private und gewerbliche HLK-Anwendungen geeignet.
Ein Druckregelventil ist eine wichtige Komponente zur Kontrolle von Druckschwankungen in geschlossenen Flüssigkeitssystemen. Die Lösung von Huitong kombiniert eine passive selbsttätige Regelung mit einer korrosionsbeständigen Konstruktion aus geschmiedetem Messing, hitzebeständiger Dichtung und einem kompakten Installationsdesign. Das Ventil reagiert auf Änderungen des Rohrleitungsdrucks, indem es die Ventilkernöffnung anpasst und so zur Aufrechterhaltung stabiler stromabwärtiger Bedingungen beiträgt. Dadurch eignet es sich für Fußbodenheizungen, zentrale Klimaanlagen, gewerbliche HVAC-Zirkulation und Nachrüstungsprojekte, bei denen ein zuverlässiges Druckmanagement erforderlich ist.
Inhaltsverzeichnis
- Was ist ein Druckregelventil für Flüssigkeitsleitungen?
- Wie funktioniert ein Druckregelventil?
- Was sind die wichtigsten zu bewertenden Funktionen?
- Druckregulierungsfunktionen auf einen Blick
- Wo wird dieses Ventil häufig verwendet?
- Wie sollten Sie das richtige Ventil auswählen?
- Welche Systemvorteile kann es bieten?
- Wie wirkt sich die Qualitätskontrolle auf die Ventilzuverlässigkeit aus?
- Häufig gestellte Fragen
- Abschluss
Was ist ein Druckregelventil für Flüssigkeitsleitungen?
Ein Druckregelventil für Flüssigkeitsleitungen dient zur Steuerung und Stabilisierung des Flüssigkeitsdrucks in einem Rohrleitungsnetz. Anstatt zuzulassen, dass Druckschwankungen direkt auf die nachgeschalteten Geräte übertragen werden, passt das Ventil seine innere Öffnung entsprechend den Änderungen des Mediumdrucks an.
Bei HVAC-Anwendungen ist diese Funktion besonders nützlich, da bei Pumpen, Verteilern, Heizkreisläufen, Kühlkreisläufen und Abzweigleitungen wechselnde Durchflussanforderungen auftreten können. Übermäßiger oder instabiler Druck kann zu ungleichmäßiger Zirkulation, Bauteilbeanspruchung, Lärm oder inkonsistenter Wärmeverteilung führen.

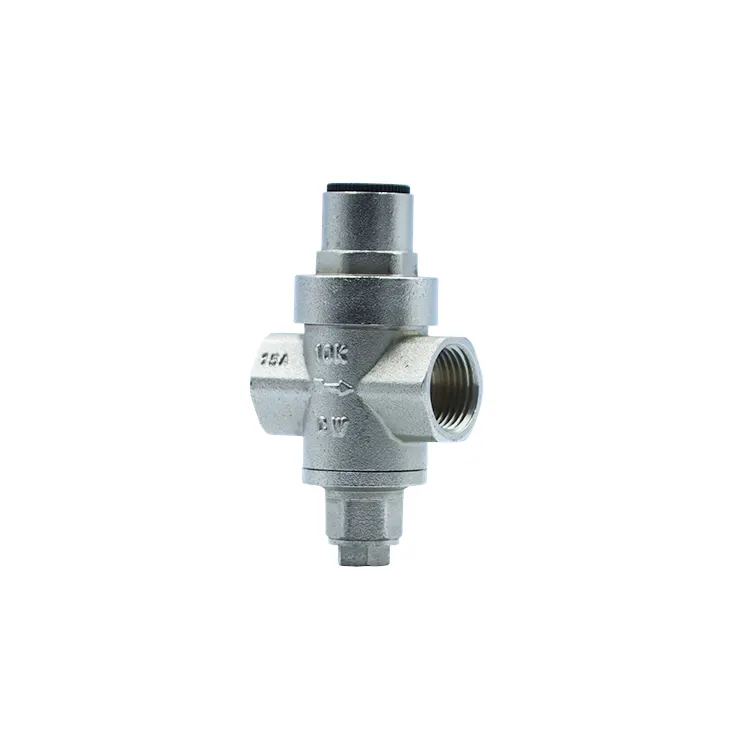

Huitongs Design verwendet einen einteiligen geschmiedeten HPb59-Messingkörper mit einer vernickelten Oberfläche. Den Produktinformationen des Herstellers zufolge nutzt das Ventil sein eigenes Rohrleitungsmedium als Betätigungskraft, wodurch eine Verkabelung, externe pneumatische Geräte oder eine zusätzliche Stromversorgung entfallen.
Wie funktioniert ein Druckregelventil?
Das Funktionsprinzip basiert auf einer passiven mechanischen Druckregulierung. Wenn sich der Rohrleitungsdruck ändert, reagiert der interne Regulierungsmechanismus, indem er die Ventilkernöffnung ändert. Dies verändert den Strömungskanal und hilft, den stromabwärts erzeugten Druck zu stabilisieren.
Dieser selbsttätige Ansatz ist in Systemen nützlich, in denen eine kontinuierliche elektrische Steuerung unnötig oder unerwünscht ist. Außerdem verringert sich die Abhängigkeit von manuellen Eingriffen, da das Ventil automatisch auf Druckänderungen reagieren kann.
Drei wichtige Betriebsfunktionen
- Druckmessung:Der Mechanismus reagiert auf die Druckbedingungen innerhalb der Pipeline.
- Automatische Anpassung:Der Ventilkern ändert seine Öffnung, um Druckschwankungen entgegenzuwirken.
- Downstream-Stabilisierung:Der kontrollierte Durchfluss trägt dazu bei, gleichmäßigere Betriebsbedingungen aufrechtzuerhalten.
Bei hydronischen HVAC-Systemen kann ein stabiler Druck auch zu einer ausgeglicheneren Zirkulation zwischen verschiedenen Zweigen beitragen und dabei helfen, Temperaturunterschiede zu reduzieren, die durch ungleichmäßige Strömungsverteilung verursacht werden.
Was sind die wichtigsten zu bewertenden Funktionen?
Geschmiedeter Ventilkörper aus HPb59-Messing
Der Ventilkörper besteht aus verdicktem, einteilig geschmiedetem HPb59-Messing. Das Schmieden sorgt für eine dichte und gleichmäßige Körperstruktur, die für Anwendungen mit wiederholten Druckschwankungen geeignet ist. Die Messingkonstruktion eignet sich auch für viele wasserbasierte HVAC- und Hydronikanwendungen.
Vernickelte Oberfläche
Eine vernickelte Oberfläche bietet eine zusätzliche Schutzschicht gegen Korrosion, Oxidation und Zunderanhaftung. Dies ist besonders relevant für HVAC-Anlagen, die kontinuierlich über saisonale Heiz- und Kühlzyklen laufen.
Passive selbsttätige Regulierung
Die mechanische Regelstruktur funktioniert ohne externe elektrische oder pneumatische Energiequelle. Es nutzt den Druck des Rohrleitungsmediums, um den Regelvorgang voranzutreiben, was die Systemintegration vereinfacht und die Anzahl der erforderlichen externen Steuerungskomponenten reduziert.
Temperaturbeständige Abdichtung
Das Design umfasst eine zweischichtige EPDM-Dichtung zusammen mit einer hochtemperaturbeständigen Packung um den Ventilschaft. Diese Dichtelemente sollen die Leckagegefahr bei wiederholten Druck- und Temperaturwechseln verringern.
Kompaktes Installationsdesign
Ein stromlinienförmiges Ventilgehäuse kann bei begrenztem Einbauraum von Vorteil sein. Zu den Anwendungen können Fußbodenheizungsschränke, Deckenrohrschächte, Gerätebereiche und andere begrenzte HVAC-Rohrleitungen gehören.
Druckregulierungsfunktionen auf einen Blick
| Besonderheit | Designansatz | Praktischer Wert |
|---|---|---|
| Ventilkörper | Einteilig geschmiedetes HPb59-Messing | Hohe strukturelle Festigkeit für HVAC-Rohrleitungen |
| Oberflächenschutz | Vernickelung | Hilft, Korrosion, Oxidation und Kalkablagerungen zu widerstehen |
| Druckkontrolle | Selbsttätige mechanische Regulierung | Automatische Reaktion ohne externe Stromversorgung |
| Versiegelung | Zweischichtiges EPDM plus Spindelpackung | Unterstützt die langfristige Leckageprävention |
| Einstellung | Handrad zur manuellen Einstellung | Ermöglicht die Feinabstimmung der Druckeinstellungen |
| Installation | Kompaktes Gehäuse mit Standardgewinde | Geeignet für Neuinstallationen und Nachrüstungen |
Wo wird dieses Ventil häufig verwendet?
Fußbodenheizung für Privathaushalte
Fußbodenheizungssysteme sind auf eine ausgewogene Wasserzirkulation über mehrere Kreisläufe angewiesen. Die Druckstabilisierung kann dazu beitragen, einen gleichmäßigeren Durchfluss aufrechtzuerhalten und die Auswirkungen von Druckschwankungen zwischen Zweigen zu verringern.
Zentrale Klimaanlage
Bei zentralen HVAC-Systemen können sich die Durchflussanforderungen ändern, wenn verschiedene Zonen betrieben werden. Eine druckregulierende Komponente kann dazu beitragen, während dieser Änderungen stabilere hydraulische Bedingungen aufrechtzuerhalten.
Gewerbebauten
Einkaufszentren, Bürogebäude und andere große Einrichtungen verfügen häufig über umfangreiche Wärme- und Kühlnetze. Mit zunehmenden Rohrlängen, Abzweigungen und Betriebszonen wird die Druckregelung immer wichtiger.
HVAC-Nachrüstprojekte
Ältere Systeme können instabile Druckverhältnisse entwickeln oder veraltete Steuerungskomponenten enthalten. Ein kompaktes Druckregelventil kann in geeignete Retrofit-Projekte integriert werden, um die hydraulische Steuerung zu verbessern, ohne das gesamte Netzwerk neu zu konzipieren.
Wie sollten Sie das richtige Ventil auswählen?
Bei der Auswahl eines Druckregelventils sollten Sie sich zunächst an den tatsächlichen Anforderungen des Rohrleitungssystems orientieren und nicht einfach ein Ventil anhand der Rohrnenngröße auswählen. Ingenieure, Installateure und Einkaufsteams sollten mehrere Faktoren berücksichtigen.
- Medium:Stellen Sie sicher, dass die Ventilmaterialien und Dichtungen mit der zirkulierenden Flüssigkeit kompatibel sind.
- Betriebsdruck:Identifizieren Sie den Normaldruck sowie mögliche Druckschwankungen.
- Temperatur:Überprüfen Sie den erwarteten Heiz- und Kühltemperaturbereich.
- Anschlussspezifikation:Passen Sie das Ventilgewinde an die vorhandene Rohr- oder Verteilerverbindung an.
- Einbauraum:Stellen Sie sicher, dass ausreichend Freiraum für Installation, Einstellung und zukünftige Wartung vorhanden ist.
- Anpassungsanforderungen:Bestimmen Sie, ob die Anwendung eine manuelle Druckeinstellung oder eine automatische Regelung erfordert.
- Ersatzunterstützung:Berücksichtigen Sie die Verfügbarkeit von Ersatzteilen und technische Unterstützung während der erwarteten Lebensdauer.
Bei der Projektbeschaffung ist es außerdem sinnvoll, vor der Großbestellung Materialinformationen, Prüfdokumente, anwendbare Druckdaten, Anschlussspezifikationen und Installationsanleitungen anzufordern.
Welche Systemvorteile kann es bieten?
1. Besserer Schutz für HVAC-Komponenten
Druckstöße können eine zusätzliche Belastung für Pumpen, Verteiler, Armaturen und andere hydraulische Komponenten darstellen. Die Stabilisierung des Drucks kann dazu beitragen, unnötige mechanische Belastungen zu reduzieren und einen vorhersehbareren Systembetrieb zu unterstützen.
2. Konsistentere Flüssigkeitsverteilung
Druckunterschiede zwischen Zweigen können die Strömungsverteilung beeinflussen. Eine automatische Regelung kann dazu beitragen, stabilere hydraulische Bedingungen zu schaffen, was für Systeme, die eine ausgeglichene Heizung oder Kühlung erfordern, wertvoll ist.
3. Reduzierter manueller Eingriff
Eine selbstbetätigte Konstruktion kann auf Druckänderungen reagieren, ohne dass eine kontinuierliche manuelle Anpassung erforderlich ist. Dies kann den Betrieb in Systemen vereinfachen, in denen eine unbeaufsichtigte oder wartungsarme Leistung bevorzugt wird.
4. Potenzielle Möglichkeiten zur Energieeinsparung
Eine stabilere Zirkulation kann unnötige Pumpenbelastungen aufgrund von Druckschwankungen reduzieren. Die tatsächlichen Energieeinsparungen hängen vom Gesamtsystemdesign, der Pumpensteuerungsstrategie, den Betriebsbedingungen und dem hydraulischen Gleichgewicht ab, aber ein effektives Druckmanagement kann die Gesamteffizienz der HLK-Anlage unterstützen.
Wie wirkt sich die Qualitätskontrolle auf die Ventilzuverlässigkeit aus?
Druckregelventile arbeiten unter ständiger mechanischer und hydraulischer Belastung, daher sind Komponentenqualität und Inspektionsverfahren wichtige Überlegungen für Projektkäufer.
Den veröffentlichten Produktinformationen von Huitong zufolge werden Schlüsselkomponenten wie der Ventilkern, die Druckregulierungsfeder, die Dichtungspackung und der Anti-Ablösungsschaft einem Haltbarkeitstest unterzogen, der Temperaturzyklen, Hochdruckhaltung und Ermüdungstests mit 10.000 Zyklen umfasst. Es wird auch beschrieben, dass fertige Ventile einer 100-prozentigen Prüfung auf Wasserdichtheit, Regulierungsleistung und Gewindekompatibilität unterzogen werden.
Huitong gibt außerdem an, dass Ventilkörper zur Rückverfolgbarkeit der Produktion eine eindeutige Chargenkennzeichnung erhalten und für die Projektdokumentation Berichte über die Materialzusammensetzung und Werksinspektionszertifikate zur Verfügung stehen.
Bei der internationalen Beschaffung können diese Qualitätskontrolldetails beim Vergleich von Lieferanten nützlich sein, da sie einen praktischen Beweis dafür liefern, wie der Hersteller mit der Materialprüfung, der Endproduktinspektion und der Rückverfolgbarkeit umgeht.
Häufig gestellte Fragen
Was ist der Hauptzweck eines Druckregelventils?
Sein Hauptzweck besteht darin, den Flüssigkeitsdruck innerhalb eines Rohrleitungssystems zu steuern und zu stabilisieren. In HVAC-Anwendungen kann es dazu beitragen, die Auswirkungen von Druckschwankungen zu reduzieren und eine ausgeglichenere Zirkulation zu unterstützen.
Benötigt ein selbsttätiges Druckregelventil Strom?
Nein. Das Design von Huitong verwendet einen passiven mechanischen Regulierungsmechanismus, der durch den Druck des Rohrleitungsmediums angetrieben wird, sodass für seine Regulierungswirkung keine externe elektrische oder pneumatische Stromquelle erforderlich ist.
Kann dieser Ventiltyp in Fußbodenheizungssystemen verwendet werden?
Ja. Das Produkt ist für HVAC-Rohrleitungsanwendungen konzipiert und wird von Huitong ausdrücklich als geeignet für Fußbodenheizungen in Wohngebieten und zentrale Klimaanlagen-Zirkulationssysteme beschrieben.
Welche Materialien werden im Ventil verwendet?
Der Ventilkörper besteht aus geschmiedetem HPb59-Messing mit einer vernickelten Oberfläche. Die Druckregulierfeder besteht aus Edelstahl, während das Dichtungssystem hitzebeständige EPDM-Komponenten und Spindelpackungen umfasst.
Kann die Druckeinstellung manuell angepasst werden?
Ja. Mit einem Handrad zur manuellen Einstellung können Benutzer die Druckeinstellung entsprechend den Anforderungen des jeweiligen Rohrleitungssystems feinabstimmen.
Sind Ersatzteile verfügbar?
Huitong gibt an, dass austauschbare Komponenten wie Ventilkerne, Dichtungspackungen und Handräder zur Druckeinstellung verfügbar sind, sodass eine Wartung möglich ist, ohne dass unbedingt das komplette Ventil ausgetauscht werden muss.
Abschluss
Ein gut konstruiertes Druckregelventil kann eine wichtige Rolle dabei spielen, stabile hydraulische Bedingungen aufrechtzuerhalten, HVAC-Komponenten zu schützen, die Flüssigkeitszirkulation auszugleichen und die Notwendigkeit häufiger manueller Eingriffe zu reduzieren. Mit einer geschmiedeten HPb59-Messingkonstruktion, vernickeltem Schutz, passiver selbsttätiger Regelung, temperaturbeständiger Dichtung, einstellbarer Druckregelung und dokumentierten Inspektionsverfahren ist Huitongs Lösung für Wohn-, Gewerbe- und HVAC-Nachrüstanwendungen konzipiert.
Wenn Sie eine zuverlässige Druckregellösung für ein HLK-Projekt, ein Nachrüstsystem oder eine Flüssigkeitsrohrleitungsanwendung suchen, erfahren Sie mehr über das Druckregelventil für Flüssigkeitsleitungen von Huitong und sehen Sie sich die verfügbaren Produkt- und technischen Informationen an. Für Spezifikationen, Großeinkäufe, OEM-Anforderungen oder projektspezifische Empfehlungen,Kontaktieren Sie unsnoch heute, um Ihre Bewerbung mit dem Huitong-Team zu besprechen.
