Messing-Kugelhahn mit Außengewinde und Schmetterlingsgriff

Die herkömmlichen Kugelhähne auf dem Markt haben runde Griffe, die hervorstehen und zu schmal sind, um in engen Rohrleitungen eingesetzt zu werden. Die Schweißverbindungen sind umständlich zu montieren und bergen ein hohes Leckagerisiko. Dieser Messingkugelhahn mit Außengewinde und Schmetterlingsgriff kann genau auf die Schwachstellen der Branche eingehen. Das Produkt besteht aus einem einteiligen, geschmiedeten, bleifreien, verzinkten Messingmaterial, mit einem Standard-Außengewinde auf einer Seite, das mit gängigen Rohrverbindungen kompatibel ist, und einer Doppelflanschstruktur auf der anderen Seite, die das Kupferrohr ohne Schweißen verriegeln kann; Der flache, schmetterlingsförmige, dünne Griff reduziert den Platzbedarf erheblich und ermöglicht ein einfaches Öffnen und Schließen im 90-Grad-Winkel in verdeckten Wänden, schmalen Schränken und Rohrleitungssystemen.

Der innere, chrombeschichtete Kugelkörper ist mit einem verdickten PTFE-Dichtungssitz gepaart, der dafür sorgt, dass sowohl in der Kalt- als auch in der Warmwasserzulaufrichtung keine Leckage auftritt. Der Durchflussweg über den gesamten Durchmesser reduziert den Wasserdruckverlust und der Anti-Ausblas-Ventilschaft ist mit täglichen Wasserdruckschwankungen kompatibel. Der gesamte Ventilsatz wird beim Verlassen des Werks einer umfassenden standardisierten Qualitätsprüfung unterzogen, die mehrere Rohrdurchmesserspezifikationen abdeckt, und eignet sich für drei Arten von Einkaufsszenarien: Einzelhandel mit Heimtextilien, kleine Heizungsprojekte und leichte industrielle Zirkulationsleitungen. Es handelt sich um ein universelles Rohrleitungsregelventil, das einfache Installation, Nutzungsstabilität und Kostenkontrolle vereint.

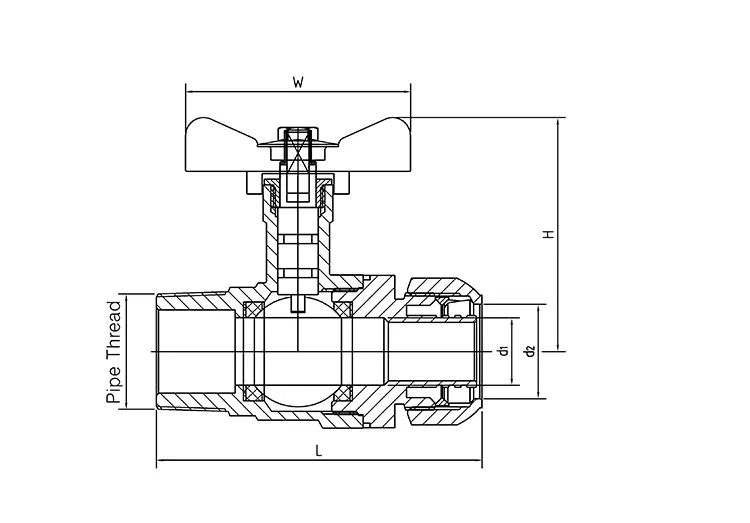

Technische Parameter

Schmetterlingsförmiges, flaches Griffdesign

1. Ultradünne und flache Schmetterlingsstruktur, die viel weniger horizontalen Platz einnimmt als runde oder langstielige Griffe. Wenn sich die Rohrleitung in der Nähe der Wand, in einem engen Geräteschrank oder in einem Deckenhohlraum usw. befindet, kommt es nicht zu Situationen, in denen der Griff den Betrieb blockiert und die Bedienung verhindert.

2. Standard-90°-Einzelauslöse-Öffnungs- und Schließdesign. Durch einfaches Verschieben der Butterfly-Platte lässt sich die Wasserzufuhr schnell ein- oder ausschalten. Der Schalterstatus ist klar und eindeutig, und das Inspektionspersonal kann die vollständig geöffneten und vollständig geschlossenen Positionen aus der Ferne leicht unterscheiden.

3. Das Öffnungs- und Schließmoment des Griffs wurde standardisiert und kalibriert. Mit einer Hand kann der Schaltvorgang abgeschlossen werden. Langfristige Hochfrequenznutzung führt nicht zu Verklemmungen oder Lockerungen und eignet sich für Heimdekorationsszenarien, bei denen eine häufige Kontrolle erforderlich ist.

Dual-Ended-Composite-Schnittstellendesign

1. Präzises CNC-integriertes extrudiertes Außengewinde. Universelle Spezifikation. Messing-Kugelhahn mit Außengewinde und Schmetterlingsgriff kann direkt mit den meisten auf dem Markt erhältlichen Wasser- und Heizungsrohranschlüssen verbunden werden, ohne dass zusätzliche Reduzieradapter gekauft werden müssen, wodurch Leckagen durch Rohrverbindungen reduziert werden.

2. Doppelschichtige Kompressionshülsen-Verriegelungsverbindung. Nachdem Sie das Kupferrohr mit einem glatten Schnitt eingeführt haben, ziehen Sie die Mutter fest, um das Rohr fest zu halten. Während des gesamten Prozesses ist kein Schweißgerät oder Löten erforderlich. Mehrere Verfahren wie Schweißkühlung und Schweißnahtreinigung entfallen, wodurch die Bauzeit verkürzt wird.

3. Die Kompressionshülsenklemmung weist keine Kompressionsschäden auf. Bei einer späteren Rohrwartung und -sanierung genügt es, die Mutter zu lösen, um das Kupferrohr beschädigungsfrei zu entfernen. Das intakte Ventil und Rohr kann wiederverwendet werden, wodurch die Materialkosten für die langfristige Wartung gesenkt werden.

Stellen Sie sicher, dass Kalt- und Warmwasserleitungen langfristig dicht sind

1. Bleifreies, zinkfressendes DZR-Messing wird in einem Stück geschmiedet. Das Material ist dicht und druckbeständig. Es kann kaltes und heißes Leitungswasser lange Zeit ohne Oxidation oder Ablagerungen transportieren und es werden keine Schwermetalle freigesetzt. Es entspricht den Sicherheitsstandards für häusliche Trinkwasserleitungen.

2. Die Oberfläche ist mit Hartchrom poliert und die schwimmende Kugel ist mit einem verdickten Ventilsitz aus PTFE (Polytetrafluorethylen) kombiniert. Die Dichtfläche passt gleichmäßig. Sowohl der Vorwärts- als auch der Rückwärtswasserfluss können eine Abdichtung auf Blasenebene erreichen. Unter dem Einfluss des abwechselnden Kalt- und Warmwasserdrucks altert es nicht und läuft nicht aus.

3. Ein interner, ausblassicherer, verstärkter Ventilschaft ist installiert, um die momentanen Wasserdruckschwankungen beim Starten und Stoppen des Wasserwegs zu bewältigen. Es eliminiert das Risiko, dass der Ventilschaft herausspringt und Medienspritzer entstehen, und erhöht so die Sicherheit beim Betrieb von Wasserleitungen für Privathaushalte und Kleingeräte.

Strömungskanal und Gesamtstruktur

1. Der geradlinige, nahtlose Innenhohlraum mit großem Durchfluss weist einen geringen Wasserwiderstand und einen geringen Druckverlust auf, und es gibt kein Problem einer unzureichenden Heizwasserzirkulationsgeschwindigkeit oder einer verringerten Heizwirkung.

2. Der Kugelhahn aus Messing mit Außengewinde und Schmetterlingsgriff ist kompakt und klein. Die Verkabelungsanordnung ist flexibel. Es kann sowohl an verdeckte als auch an freiliegende Rohrleitungen angepasst werden und nimmt im Dekorations- oder Geräteinnenraum nicht zu viel Platz ein. Es eignet sich für das standardisierte Pipeline-Design für die Heimdekoration.

3. Es steht ein komplettes Sortiment an gängigen Rohrdurchmessern zur Verfügung. Es ist nicht erforderlich, mehrere Typen für die Beschaffung vorrätig zu halten. Es kann einheitlich für Wasser- und Stromprojekte im Innenbereich, Fußbodenheizungen und kleine industrielle Wasserleitungen ausgewählt werden.

Standardisiertes Qualitätskontrollsystem für den gesamten Prozess

1. Spektralanalyse der Rohmaterialien vor dem Prozess: Alle Kupferbarren, die in die Fabrik gelangen, werden einer Analyse der spektralen Zusammensetzung unterzogen. Für bleifreie, Anti-Desoxidations- und Anti-Kompressionsindikatoren wird eine gründliche Überprüfung durchgeführt, um Korrosions- und Rissbildungsrisiken auf Rohstoffebene zu vermeiden.

2. 100 % Basistests für fertige Produkte: Jeder Kugelhahn aus Messing mit Außengewinde und Schmetterlingsgriff besteht den Mantelwasserdruckbeständigkeitstest, den Luftdichtheitstest zur Verhinderung von Leckagen und den 10.000-fachen Öffnungs- und Schließhaltbarkeitstest. Fehlerhafte Produkte werden aussortiert und separat nachbearbeitet.

3. Produktspezifische Sonderprüfung: Es werden gesonderte Prüfungen zur Passgenauigkeit des Außengewindes, zur Klemmkraft der Hülse und zum Öffnungs- und Schließmoment des Flügelgriffs durchgeführt. Bei drei häufig auftretenden Fehlerarten erfolgt eine gezielte Fehlersuche: Ablösen des Rohrmaterials, Dichtungsleckage und Griffklemmen.

4. Vollständiges Chargencode-Rückverfolgbarkeitsmanagement: In jedes Produkt ist ein unabhängiger Chargencode eingraviert. Die Prozessdaten des Schmiedens, Bearbeitens und Prüfens werden archiviert und aufbewahrt. Während des Versands werden gleichzeitig Materialtestberichte und CE-Konformitätsqualifikationen bereitgestellt, um die Zollabfertigungs- und technischen Abnahmeanforderungen im Ausland zu erfüllen.

Anwendungsbereich für mehrere Szenarien

1. Wasserversorgungssystem für Privathaushalte: Vollständige Wasserversorgung im Haus, Wassersteuerung am vorderen Ende des Warmwasserbereiters, Wasserversorgungsleitungen in den Küchen- und Badezimmerzweigen, flache Griffe, die für den verdeckten Einbau in Wänden für versteckte Rohrleitungen geeignet sind.

2. Zubehör für Fußbodenheizungsleitungen: Front-End-Steuerventile von Fußbodenheizungs-Verteilungs- und Sammeleinheiten, Installation interner Steuerventile in kleinen Fußbodenheizungskästen ohne Blockierung der Isolierschicht, bequem für Demontage, Wartung und Reparatur.

3. Zirkulationswasserleitungen für kleine Geräte: Formentemperaturmaschinen für den Haushalt, kleine Wärmetauschergeräte, kleine industrielle Kaltwasserzirkulationsleitungen, geeignet für kompakten Installationsraum innerhalb des Geräts.

4. Kleinere industrielle und gewerbliche Wasser- und Heizungsprojekte: Einfache Sanierungsprojekte für die Heizungswasserversorgung für Wohnungen und Geschäfte, nicht schweißende Struktur reduziert die Bauschwelle vor Ort erheblich, geeignet für verstreute Beschaffung und Massenbeschaffung.

FAQ

F1: Was sind die praktischen Vorteile dieses Messingkugelhahns mit Außengewindehülse?

A: Der flache Butterfly-Griff hat eine dünne seitliche Dicke, sodass er nicht wesentlich nach außen ragt. Bei der Installation an der Wand oder in einem schmalen Schrank wird es nicht durch das Metallblech oder die Isolierschicht blockiert. Der 90°-Kurzhubbetrieb ist praktisch für die Steuerung auf kleinem Raum. Der runde Griff kann leicht zu Blockierungsproblemen führen.

F2: Erfordert die Kupferrohrbaugruppe dieses externen Kugelhahns mit Kartenhülse Schweißarbeiten?

A: Die doppelschichtige Kartenhülse verwendet eine Mutter, um das Rohrmaterial gleichmäßig zu drücken und zu fixieren. Sobald die Rohrschnittkante glatt ist, kann sie direkt eingelegt und festgezogen werden. Dadurch entfallen Schweißmaschinen, Schweißmaterialien und Kühlprozesse. Eine einzelne Person kann die Rohrleitungsmontage schnell durchführen, ohne dass die Gefahr einer Beschädigung der Rohrinnenwand durch Hochtemperaturschweißen besteht.

F3: Kann das Ventil sicherstellen, dass beim Betrieb in beide Richtungen kein Wasser austritt?

A: Die schwimmende verchromte Kugel sorgt in Kombination mit dem beidseitig verdickten PTFE-Dichtsitz für eine gleichbleibende Dichtleistung sowohl bei positivem als auch bei umgekehrtem Flüssigkeitsfluss. Es hält dem wechselnden Wasserdruck von kaltem Wasser im Winter bis zu heißem Wasser im Sommer stand und wird auch nach längerem Gebrauch nicht auslaufen.

F5: Für welche Arten von Pipeline-Projekten ist es geeignet?

A: Der Kugelhahn aus Messing mit Außengewinde und Schmetterlingsgriff eignet sich für vier Szenarien: Hauswasserversorgung für das gesamte Haus, Fußbodenheizung, kleine Sanierung der Warmwasserbereitung in Gewerbeflächen und kleine industrielle Kaltwasserzirkulationsanlagen. Es deckt mehrere Standardgrößen gängiger Kupferrohre auf dem Markt ab und kann sowohl mit Einzelhandelskäufen zu Hause als auch mit Großeinkäufen im technischen Bereich kompatibel sein.

F6: Wird die Installation und der Betrieb dieses Ventils aufgrund der schmalen Decke und der verdeckten Rohre im Wandhohlraum eingeschränkt?

A: Nein. Der flache schmetterlingsförmige Griff nimmt nur sehr wenig Platz ein und der Ventilkörper ist insgesamt kompakt. Nachdem die verdeckten Rohre mit Isolierwatte umwickelt wurden, liegt nur der Griff frei. Es muss keine große Betriebslücke reserviert werden. Es kann normalerweise in normalen Decken- und Wandhohlräumen für Heimdekorationen geschaltet und gesteuert werden.
