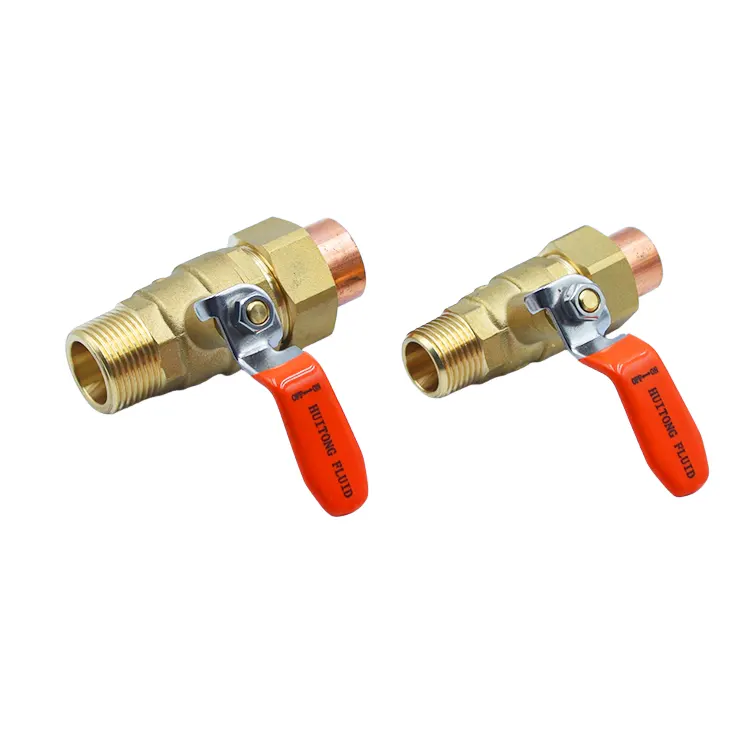

Kupferhülsen-Schweißverbindung, Messing-Kugelhahn

Unser Messing-Kugelhahn mit Kupferhülsen-Schweißverbindung weicht von der herkömmlichen Spleißstruktur ab und übernimmt ein erweitertes, integriertes Kupferschweißhülsen-Design mit zwei Enden, das mit dem Lötprozess von Kupferrohren kompatibel ist. Diese Konstruktion löst grundsätzlich die Probleme von Korrosion, Lockerung und Leckage an der Rohrschnittstelle. Es ist mit einem bleifrei geschmiedeten, verdickten Messingventilkörper, einer verchromten Vollkugel und einer verdickten Fluorkautschuk-Dichtungsstruktur ausgestattet. Es kombiniert die Kernleistung von vollem Durchfluss, geringem Verlust, bidirektionaler Leckagefreiheit und Widerstandsfähigkeit gegen Wasserdruckschwankungen. Es eignet sich für langfristige Arbeitsbedingungen bei hohen Temperaturen und im Kalt-Heiß-Zyklus. Nach dem Schweißen ist die Rohrleitung sauber und ordentlich und weist keine freiliegenden Verbindungen auf, wodurch die Häufigkeit nachfolgender Wartungsarbeiten erheblich reduziert wird. Es ist die bevorzugte passende Ventilkomponente für hochwertige HLK-, gewerbliche Wasserversorgungs- und Industriekessel-Kupferrohrleitungen.

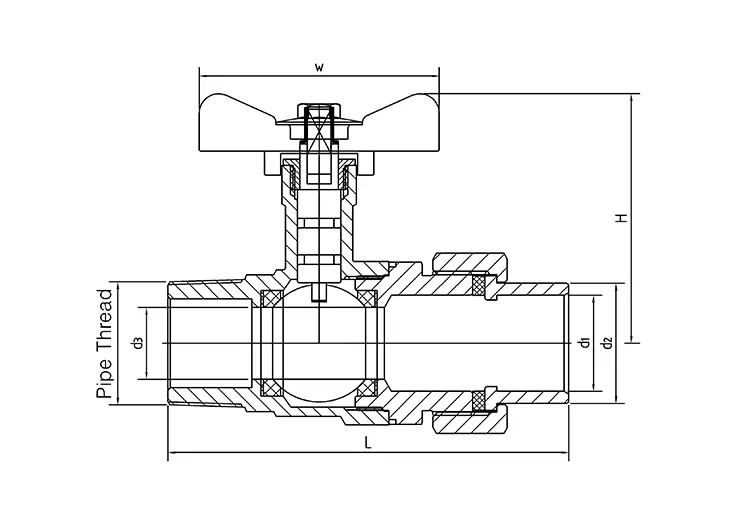

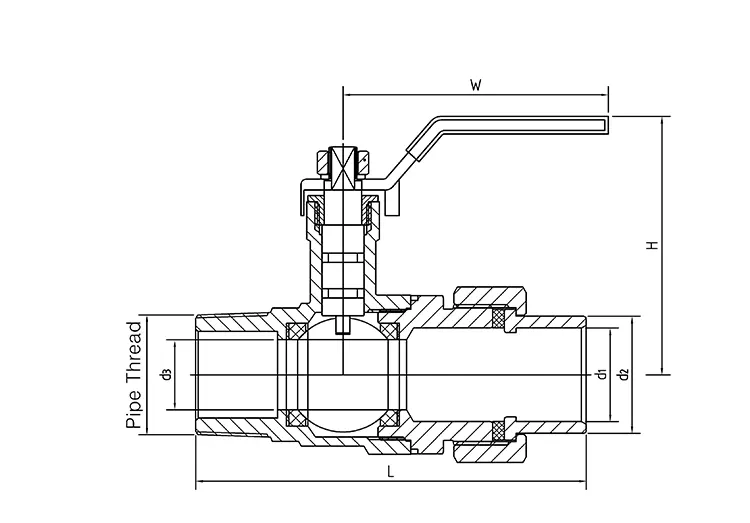

Technische Parameter

Schweißspezifische Kupferhülsenstruktur

1. Integriertes längliches Kupferschweißende-Design: Die beiden Enden des Ventilkörpers verfügen über ein längliches Kupferhülsen-Anschlussende. Es sind keine zusätzlichen Schweißanschlüsse erforderlich. Es kann direkt mit verschiedenen Standard-Kupferrohren kombiniert werden, um den Schweißprozess abzuschließen, was für gängige Schweißkonstruktionstechniken in der HVAC-Industrie geeignet ist. Es ist keine Nachbearbeitung oder Änderung erforderlich.

2. Beseitigen Sie elektrochemische Korrosionsrisiken: Der Kupferventilkörper und die Kupferschweißhülse weisen eine hohe Materialverträglichkeit auf. Die Schweißung ist dicht und gleichmäßig, wodurch elektrochemische Korrosionsprobleme vermieden werden, die durch den Kontakt verschiedener Metallmedien verursacht werden. Die Rohrleitung rostet und blättert auch bei längerem Wasserfluss und Hochtemperaturzirkulation nicht ab.

3. Stabile, insgesamt durch Schweißen geformte Rohrleitung: Nach dem Schweißen gibt es keine freiliegenden Spleißverbindungen. Die Oberfläche der Rohrleitung ist glatt und gleichmäßig und neigt nicht zur Ansammlung von Ablagerungen, Staub und Wasserdampf. Dies reduziert wirksam die Ursachen für die Alterung und Leckage von Rohrleitungen und eignet sich für den langfristigen Betrieb abgedichteter HVAC-Pipelines.

Geschmiedetes Ventilkörperverstärkungsdesign

1. Basismaterial aus bleifreiem geschmiedetem Messing: Der Messingkugelhahn mit Kupferhülse und Schweißverbindung besteht aus einem einteiligen warmgeschmiedeten bleifreien Messing. Das Material ist dicht und gleichmäßig, mit einer soliden Wandstärke. Im Vergleich zu gewöhnlichen Druckguss-Ventilkörpern wurden seine Druckfestigkeit und Rissbeständigkeit deutlich verbessert, sodass es Wasserdruckschwankungen in Kesseln und HVAC-Systemen stabil standhalten kann.

2. Anti-Blowout-Sicherheitsventilschaftstruktur: Ein intern verstärktes Anti-Ablösungs-Ventilschaftdesign ist integriert. Dies ist speziell für Hochtemperatur- und Wechseldruckstöße von heißem und kaltem Wasser optimiert und eliminiert das Risiko eines Herausschleuderns des Ventilschafts und von Medienspritzern, die durch den momentanen hohen Druck verursacht werden, wodurch die Sicherheit des Hochtemperatur-Rohrleitungsbetriebs erhöht wird.

3. Hochtemperaturbeständigkeit und Alterungsbeständigkeitsleistungskompatibilität: Die Gesamtstruktur ist mit langfristigen Hochtemperatur-Umlaufwasserstraßen kompatibel. Es hält dauerhaft hohen Temperaturen in HVAC- und Kesselsystemen stand. Das Material erweicht, verformt sich nicht und altert nicht so schnell, was eine langfristige Garantie für den stabilen Betrieb des Rohrleitungssystems bietet.

Dichtungs- und Durchflusssystem

1. Massive verchromte Kugel mit Verschleißfestigkeit und Anti-Durchsickern: Durch die Verwendung einer hartverchromten massiven Kugel mit einer glatten und dichten Oberfläche ist sie beständig gegen Zunderbildung und Verschleiß. Es kann lange Zeit ohne Kratzer geöffnet und geschlossen werden, wodurch die Genauigkeit der Dichtfläche gewährleistet und durch Verschleiß verursachte Mikroleckagen vermieden werden.

2. Verdickter PTFE-Ventilsitz für bidirektionale Abdichtung: In Kombination mit einem verdickten PTFE-Dichtungsventilsitz kann sowohl im Vorwärts- als auch im Rückwärtswasserweg eine Leckage auf Blasenniveau erreicht werden. Es widersteht abwechselnden Einwirkungen kalter und heißer Medien und die Dichtungsschicht neigt nicht zur Verhärtung oder zum Versagen. Es eignet sich für ganzjährig kontinuierliche Zirkulationsleitungen.

3. Volldurchströmter Kanal mit geringem Druckverlust: Es gibt keine drosselnden toten Ecken oder Vorsprünge, die den Wasserfluss behindern könnten. Der Wasserfluss ist gleichmäßig, wodurch der Druckverlust in der Rohrleitung deutlich reduziert wird. Es treten keine Probleme wie unzureichende Heizung in der HVAC oder eine Abschwächung des Wasserversorgungsflusses auf, wodurch die Wasserversorgungseffizienz des Systems gewährleistet wird.

Bau- und Betriebsvorteile

1. Leichter 90°-Öffnungs- und Schließvorgang: Der Messingkugelhahn mit Kupferhülse und Schweißverbindung verfügt über eine einfache Griffsteuerungsstruktur. Mit einer 90°-Kurzhub-Schnell-Ein-Aus-Funktion ist die Bedienung mühelos und reibungslos. Selbst bei langfristigem Hochfrequenz-Öffnen und -Schließen kommt es zu keiner Verklemmung oder Lockerung und eignet sich für die tägliche Regulierung und Wartung von technischen Rohrleitungen.

2. Keine häufige Wartung für Langzeitbetrieb: Die geschweißte integrierte Struktur birgt keine Gefahr einer Lockerung. Das Dichtungssystem ist zunder- und alterungsbeständig. Nach dem Formen ist keine häufige Wartung und Nachspannung erforderlich. Dies reduziert die Arbeits- und Materialkosten für den späteren Betrieb und die Wartung von HLK- und Wasserversorgungsprojekten erheblich.

3. Vollständige Abdeckung mehrerer Spezifikationen zur Anpassung: Umfassende Standardspezifikationen für Rohrdurchmesser können mit Fußbodenheizungen für die Inneneinrichtung, gewerblichen zentralen Klimaanlagen, Industriekesseln, gewerblichen Wasseraufbereitungssystemen usw. kombiniert werden. Sie erfüllen die Chargenauswahl und einheitliche Beschaffungsanforderungen für unterschiedliche Arbeitsbedingungen in Ingenieurprojekten.

Schweißbedingungsspezifische Qualitätskontrolle

1. Duale spektrale Materialüberprüfung des Rohmaterials: Sowohl der Messing-Kugelhahnkörper mit Kupferhülsen-Schweißverbindung als auch die Kupferschweißhülse werden einem Spektralzusammensetzungstest für Rohmaterialien unterzogen. Dies gewährleistet eine strenge Kontrolle der Materialreinheit, Korrosionsbeständigkeit und Hochtemperaturbeständigkeit und verhindert Materialfehler an der Quelle.

2. Umfassende Leistungsprüfung: Jedes fertige Produkt wird zu 100 % auf Druckbeständigkeit, Luftdichtheit, Leckageverhinderung und 10.000-fache Öffnungs- und Schließbeständigkeit getestet. Dadurch wird die grundsätzliche Leistungsfähigkeit des Ventilkörpers in Bezug auf Druckbelastbarkeit, Abdichtung und Verschleißfestigkeit vollständig bestätigt.

3. Spezielle Eindringprüfung für Schweißverbindungen: Für die Schweißverbindungsposition der Kupferhülse wird eine detaillierte Eindringprüfung durchgeführt, um versteckte Mängel wie Gasporen, Risse und unvollständige Schweißnähte genau zu identifizieren und so potenzielle Wasserlecks oder Schweißablösungsprobleme in den Schweißverbindungen zu beseitigen.

4. Vollständige Chargenrückverfolgbarkeit und Konformitätszertifikate: Das Produkt wird mit einem exklusiven Chargencode geliefert. Der gesamte Produktionsprozess kann nachverfolgt und archiviert werden. Beim Versand können Materialprüfberichte und CE-Konformitätszertifikate bereitgestellt werden, die die Anforderungen für die Akzeptanz in HLK-Projekten, Projektausschreibungen im Ausland und die Zollabfertigung vollständig erfüllen.

Vielfältige Anwendungsszenarien

1. Kommerzielles zentrales Klimaanlagen-Umwälzwassersystem: Geeignet für die Umlaufrohrkreisläufe zentraler Klimaanlagen und Endkupferrohre. Die geschweißte integrierte Struktur ist vibrationsfest und temperaturstabil und eignet sich für den Dauerbetrieb der Anlage das ganze Jahr über.

2. Zentralisierte Fußbodenheizung: Fernwärme, industrielle und gewerbliche Fußbodenheizung, Kupferrohr-Haupt- und Abzweigkreise. Es beseitigt die Probleme von Gewindehülsen und losen Gewindeschnittstellen und ist für eine langfristige Hochtemperatur-Heizzirkulation geeignet.

3. Hochtemperatur-Wasserversorgungsrohrsystem für Kessel: Industrielle Kleinkessel, Einlass- und Auslasskreisläufe für gewerbliche Warmwasserkessel aus Kupferrohren. Es hält Schwankungen des Wasserdrucks bei hohen Temperaturen stand, verfügt über eine stabile Abdichtung und vermeidet das Sicherheitsrisiko des Austretens von Medien bei hohen Temperaturen.

4. Kommerzielles Wasseraufbereitungssystem: Kommerzielle Wasseraufbereitungsausrüstung, zentrale Wasserversorgungskreisläufe aus Kupferrohren für das gesamte Haus. Es besteht aus bleifreiem Material, entspricht den Hygienestandards, verfügt über eine Schweißdichtung zur Vermeidung sekundärer Leckagen und gewährleistet die Stabilität und Sauberkeit des Wasserversorgungssystems.

Fragen und Antworten

F1: Was sind die wichtigsten technischen Vorteile des Messingkugelhahns mit Kupferhülse und Schweißverbindung?

A: Herkömmliche Kugelhähne mit Gewinde und Klemmring weisen Probleme wie lose Schnittstellen, Wasseraustritt, Alterung und Ablösung auf, die eine regelmäßige Wartung und Festigung erfordern. Dieses Produkt basiert auf einem gelöteten integrierten Formverfahren ohne bewegliche Verbindungsverbindungen in der Rohrleitung, wodurch es integraler, vibrationsfester und hinsichtlich der Temperaturbeständigkeit besser ist. Nach dem Formen erfordert es nahezu keine Wartung und eignet sich besser für technische Bedingungen, bei denen Heizungs- und Lüftungssysteme sowie Kessel über einen langen Zeitraum kontinuierlich betrieben werden.

F2: Kommt es bei der Verwendung einer Kombination aus violetten Kupfer- und Messingmaterialien nach längerer Wassereinwirkung zu Korrosion oder Schweißablösungen?

A: Nein. Das Produkt besteht aus einer hochkompatiblen Kombination aus violetten Kupfer- und Messingmaterialien, gepaart mit professionellen Löttechniken. Die Schweißnähte sind dicht und nahtlos und wurden beim Verlassen des Werks speziellen Korrosionsschutz- und Fehlererkennungstests unterzogen. Dadurch werden elektrochemische Korrosion, Schweißnahtablösungen und Schweißablösungsprobleme vollständig vermieden und es ist für die langfristige Einwirkung von kaltem und heißem Kreislaufwasser geeignet.

F3: Ist die Schweißanlage hinsichtlich der Bautechnik sehr anspruchsvoll?

A: Es folgt den branchenüblichen Standards für das Hartlöten von Kupferrohren. Es sind keine speziellen kundenspezifischen Geräte oder Technologien erforderlich. Gewöhnliche Klempner-Bauteams haben schnell den Dreh raus. Die verlängerte Kupferhülse bietet ausreichend Platz für Schweißarbeiten, was zu einer hohen Toleranzrate führt und die Fehlerquote beim Konstruktionsschweißen effektiv reduziert.

F4: Welche praktischen Vorteile bringt das vollständig offene Strömungsdesign für zentrale Klimaanlagen und Fußbodenheizungssysteme?

A: Der vollständig offene Durchmesser ohne Drosselstruktur weist nahezu keinen Wasserwiderstand auf, verursacht keinen Druckabfallverlust in der Rohrleitung, vermeidet das Problem einer verringerten Wärmeaustauscheffizienz bei zentralen Klimaanlagen und einer ungleichmäßigen Heiztemperatur bei Fußbodenheizungen, behält den Systemdesignfluss vollständig bei und gewährleistet den energiesparenden und effizienten Betrieb von HVAC-Geräten.

F5: Welche spezifischen Rohrbetriebsbedingungen werden mit der Anti-Blasen-Ventilschaftstruktur hauptsächlich abgedeckt?

A: Es wurde speziell für plötzliche Wasserdruckanstiege und Druckschwankungen beim An- und Abschalten von Kesseln und HVAC-Systemen entwickelt. Es kann die Struktur des Ventilschafts wirksam verriegeln und so das Herausschleudern des Ventilschafts und das Verspritzen von Medien durch Hochdruckstöße verhindern, wodurch die Betriebssicherheit und Fehlertoleranz von Hochtemperatur- und Hochdruckleitungen erhöht wird.
