Zwei-Positionen-Kompressionskugelhahn aus Messing mit Außengewinde für Kesselleitungen

Die meisten gewöhnlichen Kesselkugelhähne auf dem Markt weisen drei große technische Probleme auf: komplizierter Schweißprozess, Vibration und Verschiebung der Einheit sowie langfristige Ablagerungen und Leckagen bei hohen Temperaturen. Dieser Zwei-Positionen-Kompressionskugelhahn aus Messing mit Außengewinde für Kesselleitungen ist unser gezieltes Forschungs- und Entwicklungsprodukt. Es verfügt über eine Außengewinde- und Doppelmuffen-Doppelend-Verbundschnittstelle, wodurch das Schweißen von Kupferrohren überflüssig wird. In Kombination mit dem mechanischen Zwei-Positions-Begrenzungsgriff wirkt es dem Ventilversatz entgegen, der durch ständige Vibrationen der Ausrüstung aus struktureller Sicht verursacht wird. Die Dichtungskombination aus geschmiedetem DZR-Messing und verdicktem Fluorkunststoff hält der langfristigen Korrosion des Kessels durch Wasserablagerungen bei hohen Temperaturen stand, der Durchflussweg über den gesamten Durchmesser verringert den Wasserzirkulationswiderstand und das kompakte Gehäuse eignet sich für schmale Geräteschränke.

Technische Parameter

Verbundschnittstelle mit zwei Enden

1. Standardpräzisions-Außengewindeende: Das Ventilkörperende ist präzise CNC-gedreht und verfügt über ein universelles Außengewinde, das direkt an die Erstausrüstungsschnittstellen von Gaskesseln und Formtemperaturmaschinen angeschlossen werden kann. Es ist kein zusätzlicher Kauf von Reduzierverbindern erforderlich, wodurch die Anzahl der Pipeline-Verbindungsknoten reduziert und gleichzeitig die Beschaffungskosten für Zubehör sowie das Risiko von Leckagen gesenkt werden. Es ist für die standardisierte komplette Maschinenserienmontage geeignet.

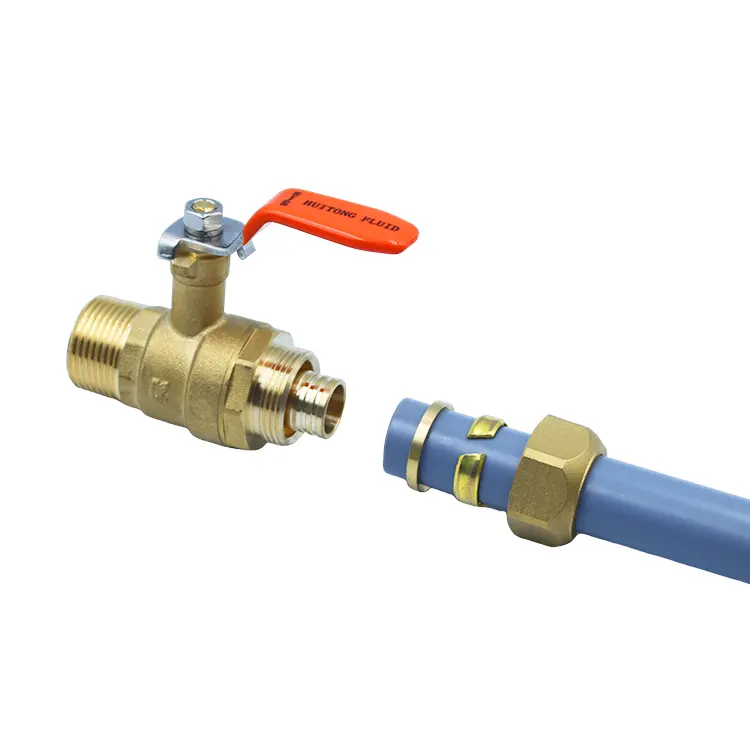

2. Doppelhülsen-Verriegelungsstruktur: Das andere Ende ist mit einer zweischichtigen Doppelhülsenkomponente ausgestattet. Nach dem Einsetzen des flachgeschnittenen Kupferrohrs und dem Anziehen der Mutter kann es fest arretiert werden. Es ist kein Schweißgerät, Lötmittel oder Kühlprozess erforderlich. Eine einzelne Person kann die Rohrleitungsmontage schnell durchführen. Dies verbessert die Montageeffizienz der Kesselproduktionslinie erheblich und eliminiert das Risiko einer Beschädigung der Rohrmaterialien durch hohe Temperaturen beim Schweißen.

3. Kompatibel mit mehreren Arten von Metallrohren: Messing-Kugelhahn mit Außengewinde und zwei Positionen, Kompression, für Kesselrohre, eignet sich für gängige Kupferrohre, die in Kesseln verwendet werden, und Edelstahlrohre für Instrumente. Die Überwurfmutter kann gelöst werden, um das Rohr zu zerlegen, ohne es zu beschädigen. Bei der Gerätewartung oder Rohrmodifikation können Ventil und Rohr wiederverwendet werden. Durch eine langfristige Chargenanpassung können die technischen Betriebs- und Wartungsmaterialkosten kontinuierlich gesenkt werden.

Zweistufiger Endverriegelungsgriff

1. Mechanischer Zwei-Positionen-Verriegelungsmechanismus: Im Gegensatz zum gewöhnlichen Griff mit unbegrenzter Position ist der Zwei-Positionen-Kompressions-Messingkugelhahn mit Außengewinde mit einem unabhängigen Verriegelungsmechanismus ausgestattet. Nach dem Umschalten kann es in der vollständig geöffneten oder vollständig geschlossenen Position fixiert werden. Aufgrund der kontinuierlichen Vibration der Kesselpumpe und des Lüfters gleitet es nicht langsam in den halboffenen Zustand, wodurch die Probleme von Leckagen bei halboffenem Zustand und unzureichender Heizeffizienz beseitigt werden.

2. Die Antivibrationsstruktur wurde 10.000 Simulationstests unter verschiedenen Arbeitsbedingungen unterzogen: Das Werk führt spezielle Simulationstests unter 24-Stunden-Dauervibrationsbedingungen des Kessels durch, um eine Haltbarkeitsüberprüfung durchzuführen. Die Beißkraft des Grenzverriegelungsmechanismus ist gleichmäßig und stabil. Selbst bei ganzjährigem Einsatz in einer unterbrechungsfreien Heizungsanlage kommt es nicht zu einer Lockerung der Lage, wodurch eine langfristige Kontrollierbarkeit des Wasserflusszustandes gewährleistet ist.

3. 90°-Kurzhubbetrieb: Der Griff muss zum Öffnen und Schließen nur um 90° gedreht werden. Die Betätigungskraft ist sanft. Selbst wenn es im tiefen und schmalen Kesselschrank eingebaut wird, muss kein großer Betriebsraum reserviert werden. Tägliche Inspektionen und Wasserwegumschaltungen sind bequem und mühelos.

Hochtemperaturbeständige und zunderbeständige Ventilgehäusedichtung

1. Basismaterial aus bleifreiem DZR-Messingguss: Integrierter Warmschmiedeprozess von Anti-Zink-Entfernungsmessing mit einer Materialdichte, die weit über der von Druckguss-Ventilkörpern liegt. Es ist weniger anfällig für Oxidation und Wasserablagerungen während des langfristigen Transports von heißem und kaltem Kesselwasser und setzt keine Schwermetalle frei, die das zirkulierende Medium verunreinigen, und erfüllt somit die Sicherheitsstandards für die Wassernutzung in häuslichen Heizungs- und industriellen Wärmetauscheranlagen.

2. Verchromte schwimmende Kugel + verdickter PTFE-Ventilsitz: Die Oberfläche der Kugel ist hartchrompoliert und mit einem verdickten Fluorpolymer-Dichtsitz gepaart. Es kann sowohl den Vorwärts- als auch den Rückwärtswasserfluss dicht abdichten und so dem wechselnden Wasserdruck standhalten, der durch häufiges Starten und Stoppen des Kessels verursacht wird. Bei langfristiger Verwendung kommt es nicht zu einer Verhärtung und Wasserleckage, wodurch die Häufigkeit von Geräteabschaltungen und Wartungsarbeiten verringert wird.

3. Verstärkter Ventilschaft mit Ausblasschutz: An der Unterseite des Ventilschafts ist eine zusätzliche Begrenzungs- und Ablösungsschutzstruktur angebracht, um das Design für einen sofortigen Hochdruck beim Start-Stopp des Kesselwasserwegs zu stärken. Dadurch wird ein Herausspringen des Ventilschafts und das Spritzen von Wasser oder heißem Öl und heißem Wasser vermieden, wodurch der Betriebssicherheitskoeffizient der gesamten Kesselmaschine erhöht wird.

Kompaktes Strömungskanaldesign mit vollem Durchgang

1. Gerader Durchgang ohne Totraum, großer Strömungshohlraum: Es gibt keine drosselnden Vorsprünge oder Ansammlungen im Innenraum, was zu einem geringen Wärmeverlust bei der Warmwasserzirkulation führt. Es entsteht kein Problem aufgrund eines unzureichenden Druckabfalls in der Rohrleitung oder einer Abschwächung der Wärmeerzeugung des Kessels, wodurch ein stabiler Temperaturkontrolleffekt der Wärmetauschereinheit und der Formtemperaturmaschine gewährleistet wird.

2. Kompaktes und leichtes Gesamtdesign: Zwei-Positionen-Kompressionskugelhahn aus Messing mit Außengewinde für Kesselrohre hat ein kleines Gesamtvolumen und nimmt keinen zusätzlichen Platz innerhalb der Ausrüstung ein, was es Kesselherstellern erleichtert, die Verdrahtungsanordnung des Schranks zu standardisieren. Es ist nicht erforderlich, das Gerätegehäuse allein für das Ventil zu verbreitern, und die Produktionsmaterialkosten der gesamten Maschine können kontrolliert werden.

3. Vollständige Abdeckung mehrerer Rohrdurchmesser: Die Spannzangen und Gewinde sind in verschiedenen Größen erhältlich und decken die gängigen Rohrspezifikationen kleiner und mittlerer Gaskessel, Wärmetauscherstationen und Formentemperaturmaschinen auf dem Markt ab. Gerätehersteller können die Chargenvorbereitung im Voraus durchführen und so die Verwaltung der Komponentenbeschaffungskategorien vereinfachen.

Exklusives Qualitätskontrollsystem für Kesselrohrverschraubungen

1. Spektralanalyse der Rohmaterialien vor dem Einbau: Alle Messingknüppel, die in die Fabrik gelangen, werden einer Spektralzusammensetzungsanalyse unterzogen, um den Bleigehalt, die Hochtemperaturbeständigkeit und die Anti-Zink-Verlust-Kernindikatoren zu überprüfen. Alle Knüppel mit minderwertigen Materialien werden eliminiert, wodurch das Problem der Korrosion und Rissbildung des Ventilkörpers unter langfristigen Hochtemperaturbedingungen auf der Rohmaterialebene vermieden wird.

2. 100 % dreifache Basistests für das Endprodukt: Jeder Messing-Kugelhahn mit zwei Stellungen und Außengewinde für Kesselleitungen besteht den Druckfestigkeitstest des Mantelwassers, die Luftdichtigkeitsleckerkennung beim Blasentyp und den zehntausendfachen Öffnungs- und Schließhaltbarkeitstest. Alle grundlegenden Dichtungs-, Druckbelastbarkeits- und Verschleißfestigkeitseigenschaften müssen vor der Lagerung den Standards entsprechen.

3. Dreifache Überprüfung der speziellen Kesselbetriebsbedingungen: Zusätzliche separate Tests werden zur Genauigkeit des Eingreifens des Außengewindes, zur Klemmkraft der Doppelhülse und zur Anti-Offset-Festigkeit der doppelten Positionsbegrenzung durchgeführt, um die realen Betriebsbedingungen des Kessels unter Langzeitvibrationen zu simulieren. Dies geht speziell auf die Probleme des Rohrmaterialrutschens und der Dichtungsleckage ein, die in Rohrleitungssystemen von Heizungsanlagen häufig auftreten.

4. Vollständiges Rückverfolgbarkeitsmanagement der Chargencodierung: In jedes Produkt ist ein exklusiver Chargencode eingraviert. Die Prozessdaten des Schmiedens, Bearbeitens und Prüfens werden zur lückenlosen Rückverfolgbarkeit dauerhaft archiviert. Für jede Lieferung werden gleichzeitig ein Kupfermaterial-Testbericht, eine CE-Konformitätsbescheinigung und vollständige Dokumente zur Qualitätsprüfung der Artikel bereitgestellt, um alle Anforderungen für den Import von Heizgeräten in verschiedene Länder sowie für die Projektannahme und Ausschreibung bei technischen Projekten zu erfüllen.

Support-Services für Erstausrüster (OEM) aus einer Hand

1. Vollständige Bereitstellung der Compliance-Qualifizierung: Bei Großbestellungen können gleichzeitig Papier- und elektronische Versionen von Materialberichten, CE-Zertifizierungen und Werksinspektionsberichten bereitgestellt werden. Die Materialien sind vollständig und standardisiert, sodass keine zusätzlichen Tests durch Dritte erforderlich sind. Eine effiziente Zollanmeldung und Projektregistrierung im Ausland für Ausrüstung kann durchgeführt werden.

2. Exklusive technische Beratung für Heizungsleitungen: Das professionelle technische Team, das auf Kesselzubehörarmaturen spezialisiert ist, kann individuelle Beratung zu den Spezifikationen für Doppelberst-Kupferrohrmontagen, zur allgemeinen Wasserweg-Fehlerbehebung von Kesseln und zur speziellen Fehlerbehebung bei Dichtungs- und Leckagefehlern bieten. Dies verkürzt den Geräte-Debugging-Zyklus für Kunden.

3. Schnelle Online-After-Sales-Reaktion in mehreren Sprachen: Bereitstellung mehrsprachiger Online-Beratungsdienste für globale Hersteller von Kesselausrüstung und Heizungsprojektunternehmer. Für große Wärmetauscherstationen und Kesselkomplettmaschinenbestellungen können maßgeschneiderte Rohrleitungsanpassungslösungen bereitgestellt werden. Eine langfristig stabile Versorgung mit originalen Werks-Ersatzdichtungen und Berstringen ist ebenfalls möglich.

4. 12 Monate OEM-Garantie für die gesamte Maschine: Für die gesamte Serie mit Außengewinde-Zweistellungs-Kompressions-Messingkugelventilen für Kesselrohrleitungen gilt einheitlich eine 12-monatige Garantie. Unter normalen Kalt- und Warmzirkulationsbedingungen im Kessel können Probleme wie material- und produktionsprozessbedingte Leckagen, Grenzversagen und Berstringlockerung durch kostenlose technische Korrektur und Komponentenaustausch behoben werden.

FAQ

F: Welche speziellen Tests wurden für die Vibrationsbedingungen der Kesselausrüstung im Vergleich zu herkömmlichen Kugelhähnen durchgeführt?

A: Zusätzlich zu den drei üblichen Tests für Wasserdruck, Luftdichtheit und Haltbarkeit beim Öffnen und Schließen haben wir zusätzlich drei spezifische Tests für Kessel hinzugefügt: den Test auf die Übereinstimmung der Außengewindegenauigkeit, den Test für die Rohrfestigkeit mit doppelter Muffenklemmung und den Anti-Vibrations-Offset-Haltbarkeitstest mit doppelter Positionsbegrenzung. Diese Tests simulieren vollständig die realen 24-Stunden-Vibrationsbetriebsbedingungen des Kessels und verhindern so zwei Arten häufiger Fehler in Heizgeräten – Rohrschlupf und Dichtungslecks – von Anfang an.

F: Für welche Heiz- und Heizgeräte passt der Zwei-Positions-Kompressionskugelhahn aus Messing mit Außengewinde?

A: Es ist weit verbreitet für gasbetriebene Warmwasserkessel, elektrische Heizöfen, Plattenwärmetauschstationen und Kalt- und Warmzirkulationsleitungen von Formtemperaturmaschinen. Der Ventilkörper verfügt über universelle Außengewinde nach Industriestandard und es sind keine zusätzlichen Reduzierverbindungen erforderlich. Es kann direkt an die originalen Werksschnittstellen der meisten Kesselhaupteinheiten angeschlossen werden. Die Multikupplungsspezifikationen decken die gängigen Kupferrohrdurchmesser auf dem Markt ab und die gesamte Maschine weist eine hohe Kompatibilität auf.

F: Kann das Kupferrohr mit Doppelklemmringverbindung beschädigungsfrei demontiert und bei der späteren Kesselinspektion und -sanierung wiederverwendet werden?

A: Es wird unterstützt, es ohne Beschädigung zu zerlegen und wiederzuverwenden. Durch Lösen der Sicherungsmutter der Aderendhülse lässt sich das Kupferrohr problemlos entfernen. Das Rohrmaterial erfährt keine Druckverformung, Rissbildung oder Verformung. Das intakte Ventil und das Kupferrohr können wieder zusammengebaut und wieder verwendet werden. Durch eine langfristige Chargenanpassung können die Beschaffungskosten für Wartungsmaterialien für Kesselanlagen kontinuierlich gesenkt werden.

F: Wird dieser Ventilbetätigungsgriff im engen und geschlossenen Innenraum des Kesselschranks durch die Isolierschicht und das Geräteblech blockiert und kann nicht betätigt werden?

A: Die Gesamtstruktur des Ventilkörpers ist kompakt. Der freiliegende 90°-Kurzhubgriff erfordert keinen großen Betätigungsspielraum. Der reservierte Platz im standardmäßig versiegelten Kesselschrank kann die Rotationssteuerung problemlos vervollständigen, und es kommt nicht zu Situationen, in denen der Griff blockiert, der Betrieb anstrengend ist oder der Wasserweg nicht umgeschaltet werden kann. Es ist mit dem standardisierten Schrankdesign der gesamten Maschine kompatibel.
