Messing-Kugelhahn mit verlängertem Rohr und Innengewinde

Standard-Kurzrohr-Schweißkugelhähne lassen oft nicht genügend Arbeitsraum zum Löten vor Ort, was zu Problemen wie schlechter Schweißnahtverschmelzung, kalten Verbindungen und Wasserdurchsickern führt. Mittlerweile können Standard-Schweißventile mit Außengewinde nicht direkt an Geräte mit Innengewindeanschlüssen angeschlossen werden, sodass Adapter erforderlich sind, die zusätzliche potenzielle Leckstellen schaffen. Dieser Messingkugelhahn mit verlängertem Rohr und Innengewinde geht speziell auf diese beiden Schwachstellen in Bezug auf Installation und Gerätekompatibilität ein. Eine Seite des Ventilkörpers verfügt über ein integriertes, verlängertes Schweißrohr aus Kupfer, das Schweißern ausreichend Platz bietet und die Wahrscheinlichkeit von Schweißfehlern deutlich reduziert. Die andere Seite verfügt über präzisionsgefertigte Innengewinde, die den direkten Anschluss an die Innenanschlüsse von Heizkesseln, zentralen Klimaanlagen und Wasseraufbereitungsgeräten ermöglichen, ohne dass Zwischenanschlüsse erforderlich sind.

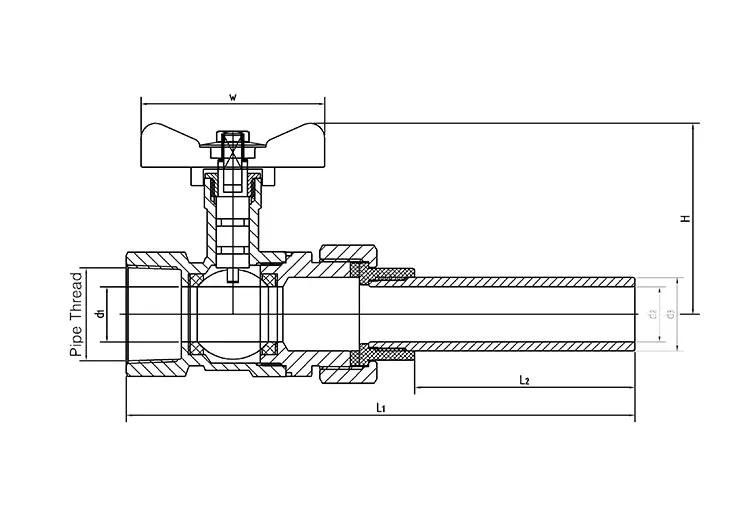

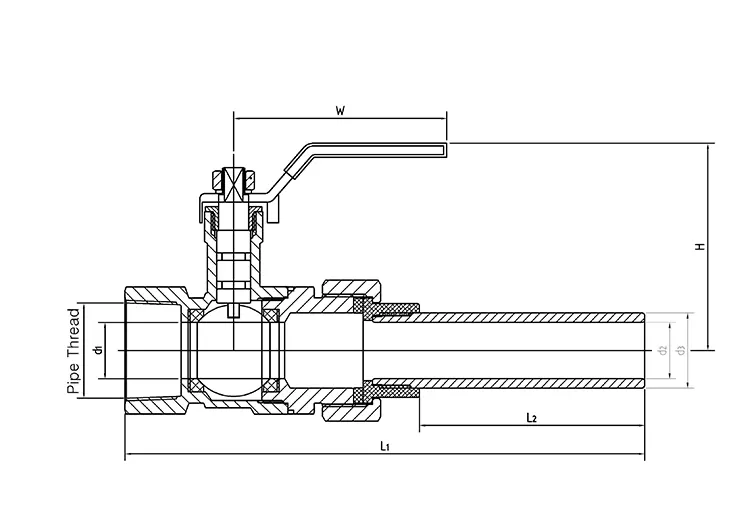

Technische Parameter

Integriertes verlängertes Kupferschweißrohr

1. Verlängertes Schweißrohr: Im Vergleich zu den kurzen Schweißenden bei Standardmodellen erweitert die integrierte verlängerte Kupferhülse den Arbeitsbereich für den Schweißbrenner erheblich. Schweißer müssen nicht in engen Lücken arbeiten, was zu gleichmäßigen, vollen Schweißnähten führt und menschliche Fehler wie Kaltverbindungen, unzureichende Eindringtiefe und Fehlstellen effektiv eliminiert.

2. Integrierte Verbundkonstruktion (Messing und Kupfer): Der Ventilkörper und das verlängerte Kupferschweißrohr werden im Werk präzisionsverschmolzen. Die beiden Metalle sind hochkompatibel und stellen sicher, dass bei längerem Wechsel zwischen heißem und kaltem Wasser keine galvanische Korrosion auftritt. Die Schweißverbindung ist frei von Delaminations- oder Rissrisiken und gewährleistet eine stabile Dichtungsleistung während des langfristigen Pipelinebetriebs.

3. Nahtlose integrierte Struktur: Das verlängerte Schweißrohr und der Ventilkörper sind nahtlos verschmolzen, wodurch Verbindungen oder Lücken vermieden werden, in denen sich Ablagerungen und Verunreinigungen ansammeln könnten. Dadurch wird das Risiko von Rohrleitungsverstopfungen und lokaler Korrosion verringert, sodass das Ventil für kontinuierliche, ganzjährige Heiz- und Wasserzirkulationsanwendungen geeignet ist.

Standard-Präzisions-Innengewinde

1. Hochpräzise CNC-Innengewinde: Die Gewindeabmessungen entsprechen den Industriestandards und ermöglichen den direkten Anschluss an die integrierten Innengewindeanschlüsse von Heizkesseln, zentralen Klimaanlagen und kommerziellen Wasseraufbereitungsgeräten. Dadurch entfällt die Notwendigkeit, Reduzierstücke oder Adapter zu kaufen und zu installieren, wodurch potenzielle Leckstellen in den Rohrleitungen reduziert werden.

2. Spezielle Gewindekoaxialitätskalibrierung: Die Gewindekoaxialität wird vor Verlassen des Werks individuell überprüft, um sicherzustellen, dass die Gewindemittellinie perfekt mit dem Durchflussweg des Ventilkörpers übereinstimmt. Dies verhindert ungleichmäßige Spannungen oder Dichtungsverschiebungen während des Anschlusses und minimiert das Risiko von Undichtigkeiten an der Schraubverbindung bei thermischem Schock durch Heiß- und Kaltwasserdruck.

3. Kompatibilität mit Standardanschlüssen: Standardisierte Innengewindespezifikationen in Kombination mit verlängerten Kupferschweißrohren in verschiedenen Größen ermöglichen die Kompatibilität mit Kupferrohrleitungen mit unterschiedlichen Außendurchmessern. Dies vereinfacht die Bestandsverwaltung für HVAC-Projekte, da nicht mehr mehrere Produktkategorien auf Lager gehalten werden müssen.

Produktdetails

1. Verdickter bleifreier DZR-Ventilkörper aus geschmiedetem Messing: Die heißgeschmiedete Konstruktion gewährleistet eine gleichmäßige Wandstärke und eine überlegene Druckbeständigkeit im Vergleich zu Gusskörpern, sodass das Ventil sofortigen Hochdruckstößen beim Starten und Herunterfahren des Kessels standhalten kann. Das bleifreie Material erfüllt Hygienestandards und eignet sich daher für Trinkwasserleitungen in Privathaushalten und für gewerbliche Wasseraufbereitungsleitungen.

2. Verchromte Vollkugel mit verdickten PTFE-Sitzen: Der Messingkugelhahn mit verlängertem Rohrschweiß-Innengewinde verfügt über eine präzisionsverchromte, polierte Oberfläche, die verschleißfest und zunderbeständig ist. Verdickte doppelseitige PTFE-Sitze sorgen für einen festen Sitz und erreichen keine Leckage sowohl in Vorwärts- als auch in Rückwärtsströmungsrichtung; Die Versiegelungsschicht widersteht Aushärtung und Versagen bei langfristigen Hochtemperaturzyklen.

3. Verstärkter Anti-Blowout-Stamm: Ein Verriegelungsmechanismus an der Basis des Schafts absorbiert Stöße durch plötzliche Druckstöße in Fußbodenheizungs- oder Warmwassersystemen. Dadurch wird verhindert, dass der Schaft herausschleudert oder heiße Medien herausspritzen, wodurch Sicherheitsrisiken in Maschinenräumen und Gerätebereichen verringert werden.

Fluss- und Kontrollstruktur

1. Vollständiger, nicht eingeschränkter Innenhohlraum: Das Innere des Ventils ist frei von Vorsprüngen oder strömungseinschränkenden Totzonen, was zu einem minimalen Strömungswiderstand führt. Dies verhindert eine Verringerung der Effizienz des Wärmeaustauschs der zentralen Klimaanlage oder ungleichmäßige Temperaturen in Fußbodenheizungssystemen, wobei die Auslegungsdurchflussrate des Systems vollständig erhalten bleibt und der Energieverbrauch der Umwälzpumpe reduziert wird.

2. Verlängerter 90°-Griff für einfache Bedienung: Das Design mit langem Griff bietet ein gleichmäßiges Drehmoment und erfordert nur eine 90°-Drehung, um zwischen vollständig geöffneter und vollständig geschlossener Position zu wechseln. Selbst bei der Installation in engen Räumen – etwa in Verteilerschränken für Fußbodenheizungen oder in engen Hohlräumen in mechanischen Räumen – bleibt der Griff frei von Isolierungen oder Blechen und gewährleistet so eine mühelose Bedienung ohne Blockierung.

3. Geschweißte Konstruktion für saubere, gleichmäßige Rohrleitungen: Nach dem Löten des verlängerten Kupferrohrs kann der Ventilkörper vollständig mit Isolierung ummantelt werden, sodass nur der Griff freiliegt. Dadurch bleibt die Integrität der gesamten Rohrleitungsisolationsstruktur erhalten, was zu einer sauberen Ästhetik bei verdeckten Installationen (z. B. in abgehängten Decken oder Rohrschächten) führt und den Wärmeverlust minimiert.

Spezielle mehrstufige Qualitätsprüfung für Schweißverbindungen

1. Spektroskopische Analyse der Rohstoffe vor der Produktion: Alle Rohstoffe – einschließlich des Messingventilkörpers und des verlängerten Kupferschweißrohrs – werden vor Ort einem spektroskopischen Zusammensetzungsscreening unterzogen. Vier kritische Leistungsindikatoren werden überprüft: Bleigehalt, Entzinkungsbeständigkeit, Hochtemperaturbeständigkeit und Korrosionsbeständigkeit, um sicherzustellen, dass minderwertige Rohlinge bereits an der Quelle aussortiert werden.

2. 100 % umfassende Inspektion der fertigen Produkte: Jeder Messingkugelhahn mit verlängertem Rohr und Innengewinde wird drei Standardtests unterzogen: hydrostatischer Manteldrucktest, blasenbasierter Luftdichtheits-/Lecktest und ein 10.000-Zyklen-Haltbarkeitstest. Dieser Prozess filtert Defekte wie Dichtungslecks, betriebsbedingte Blockaden und Risse im Ventilgehäuse unter Druck heraus.

3. Zwei differenzierte Spezialprüfungen: An der Schweißnaht des verlängerten Kupferrohrs wird eine Eindringprüfung durchgeführt, um unsichtbare Porosität oder Mikrorisse zu erkennen. Darüber hinaus überprüfen separate Drucktests die Koaxialität der Innengewinde und die strukturelle Integrität der Rohr-Körper-Verbindung und gewährleisten so die Qualitätskontrolle für die beiden Bereiche, die am anfälligsten für Leckagen sind: die Schweißnaht und die Gewindeverbindung.

4. Vollständige Chargencodierung für lückenlose Rückverfolgbarkeit: Jedes Produkt wird mit einem eindeutigen Chargencode lasermarkiert und Daten aus jeder Phase – Schmieden, Rohrschweißen, Bearbeitung und Inspektion – werden dauerhaft archiviert. Für jede Lieferung stellen wir materialspektroskopische Berichte, CE-Konformitätszertifikate und Schweißinspektionsaufzeichnungen zur Verfügung und erfüllen alle Auditstandards für HVAC-Projektausschreibungen, Zollabfertigung in Übersee und die endgültige Projektabnahme.

Full-Lifecycle-Engineering-Support-Services

1. Spezialisierte technische Beratung: Ein professionelles technisches Team bietet individuelle Beratung zur Löttemperaturkontrolle für verlängerte Kupferrohre, zur Drehmomenteinstellung für Gewindeverbindungen und zu Fehlerbehebungsprotokollen für Schweiß- und Gewindelecks, wodurch die Nacharbeitszeit bei der Inbetriebnahme vor Ort verkürzt wird.

2. Schnelle After-Sales-Reaktion: Wir bieten mehrsprachige Online-Beratung für HVAC-Auftragnehmer und Gerätehersteller auf der ganzen Welt. Dabei gehen wir schnell auf Anforderungen wie die Modellauswahl basierend auf Betriebsbedingungen, Montageanfragen und Fehlerberichte ein und bieten gleichzeitig eine Rund-um-die-Uhr-Verfolgung des Fortschritts von Großaufträgen.

3. Maßgeschneiderte Lösungen für groß angelegte Heizungs- und Wasserversorgungsprojekte: Für Großaufträge, die Zentralheizung und gewerbliche Zentralklimatisierung umfassen, bieten wir maßgeschneiderte Konfigurationspläne auf der Grundlage mechanischer Raumrohrleitungslayouts; Darüber hinaus stellen wir eine stabile, langfristige Versorgung mit OEM-Verschleißteilen – wie Ventilsitzen und Ersatzdichtungen – sicher, um eine zuverlässige Wartungsunterstützung während der gesamten Projektlaufzeit zu gewährleisten.

4. 12 Monate OEM-Garantie: Eine standardmäßige 12-monatige Garantie gilt für das gesamte Sortiment an Kugelhähnen mit verlängertem Rohr und Innengewinde. Unter normalen Temperaturwechselbedingungen werden Probleme wie Schweißrisse, Gewindelecks oder Dichtungsversagen, die durch Rohstoffe oder Herstellungsprozesse verursacht werden, durch kostenlose technische Sanierung und Ersatzteile abgedeckt.

Anwendungsszenarien

1. Kommerzielle zentrale Klimaanlagenrohre: Das verlängerte Rohr ist für die Innengewindeanschlüsse von Klimaanlagen konzipiert und lässt sich nahtlos mit den Hauptkupferrohren im Technikraum verbinden. Der großzügige Schweißraum reduziert Installationsfehler vor Ort, während die robuste Schweißnaht Rissbildung durch Langzeitvibrationen des Geräts widersteht und so einen stabilen Wärmeaustausch das ganze Jahr über gewährleistet.

2. Zentralisierte Fußbodenheizungs-Verteilerzweige für Privathaushalte: Diese Ventile sind ideal für die engen Räume von Fußbodenheizungsschränken und verfügen über verlängerte Griffe für eine einfache Durchflusskontrolle. Das verlängerte Rohr ermöglicht eine vollständige Isolationsabdeckung nach dem Löten an die Kupferheizrohre und minimiert so den Wärmeverlust. Darüber hinaus kann die Wartung einzelner Einheiten durchgeführt werden, ohne die Gewindeverbindung an der Haupteinheit zu ändern.

3. Einlass-/Auslassrohre für gewerbliche Heißwasserkessel: Diese Ventile sind mit Kesselauslässen mit Innengewinde kompatibel und halten den thermischen Wechsel- und Druckschwankungen stand, die beim Kesselbetrieb auftreten. Das nahtlose, verlängerte Rohrdesign verhindert die Ansammlung von Kalkablagerungen bei hohen Temperaturen und reduziert so die Häufigkeit der erforderlichen Rohrleitungsreinigung.

4. Zentralisierte kommerzielle Kupferrohrleitungssysteme für gereinigtes Wasser für Einkaufszentren und Hotels: Der bleifreie, geschmiedete Ventilkörper entspricht den Sicherheitsstandards für Trinkwasser. Die verlängerte Kupferrohrverlängerung ermöglicht sauberes, hygienisches Löten und lässt sich ohne zusätzliche Adapter direkt an die Hauptwasseraufbereitungseinheit anschließen, was sie ideal für eine kontinuierliche, langfristige kommerzielle Wasserversorgungszirkulation macht.

FAQ

F1: Welche Vorteile bietet das Messingkugelventil mit verlängertem Rohr und Innengewinde im Vergleich zu Standard-Kurzrohrventilen?

A: Bei standardmäßig kurzen Schweißenden erschwert der begrenzte Platz das Manövrieren der Schweißbrenner. unerfahrene Schweißer haben häufig Probleme mit einer geringen Eindringtiefe oder einer unvollständigen Verschmelzung auf einer Seite, was zu langsamen Lecks und der Notwendigkeit einer Nacharbeit nach der Installation führt. Dieses Produkt verfügt über eine verlängerte Kupferhülse, die mehr Platz zum Schweißen bietet und eine gleichmäßige Schweißtiefe gewährleistet. Dies reduziert die Nacharbeitsrate erheblich und verkürzt die Bauzeit vor Ort für HVAC-Projekte, was es ideal für große kommerzielle Installationen macht.

F2: Wird die Verbindung zwischen dem verlängerten Kupferrohr und dem Ventilkörper korrodieren oder sich lösen, wenn sie längere Zeit Wasser mit hoher Temperatur ausgesetzt ist?

A: Der Ventilkörper und das verlängerte Rohr werden mithilfe eines werkseitig integrierten Verbundschweißverfahrens verbunden. Jede Einheit wird zwei Tests unterzogen: der Eindringprüfung der Schweißnähte und Alterungstests bei hohen/niedrigen Temperaturen. Das elektrochemische Potenzial der beiden Metalle ist aufeinander abgestimmt, um Korrosion, Delaminierung oder Schweißfehler unter den konstanten Temperaturwechselbedingungen in Fußbodenheizungs- und Kesselsystemen zu verhindern.

F3: Welche praktischen Vorteile bietet die spezielle Prüfung der Gewindekoaxialität für den langfristigen Gerätebetrieb?

A: Abweichungen in der Gewindekoaxialität können zu ungleichmäßiger Kompression und Verformung der Verbindungsdichtung führen, wodurch die Gewindeverbindung bei abwechselnden Heiß- und Kaltwasserdruckzyklen anfällig für Mikrolecks wird. Dieses Produkt wird im Werk individuell auf koaxiale Präzision kalibriert, um sicherzustellen, dass die Gewindeachse perfekt mit der Mittellinie des Durchflusskanals des Ventilkörpers übereinstimmt. Dadurch entsteht eine gleichmäßige Dichtungspressung, die im Langzeitbetrieb eine stabile, leckagefreie Abdichtung an der Gewindeverbindung gewährleistet.

F4: Welche Vorteile bietet die Eindringprüfung von Schweißnähten im Vergleich zur herkömmlichen hydrostatischen Druckprüfung?

A: Herkömmliche hydrostatische Tests können nur offensichtliche, große Risse erkennen und latente Defekte wie winzige innere Gasporen oder Mikrorisse in der Schweißnaht nicht erkennen. Im Gegensatz dazu ermöglicht die Eindringprüfung einen umfassenden Scan der gesamten verlängerten Rohrschweißnaht und ermöglicht so die frühzeitige Aussortierung von Produkten, die anfällig für künftige Leckagen sind; Dies macht es ideal für Projekte, die einen langfristigen, unterbrechungsfreien Betrieb erfordern, wie z. B. Gewerbe- und Fernwärmesysteme.

F5: Welche energiesparenden Vorteile bietet das vollflächige Innenhohlraumdesign für zentrale Klimaanlagen und Fußbodenheizungssysteme?

A: Der innere Hohlraum, der frei von strömungseinschränkenden „toten Zonen“ ist, bietet einen minimalen Wasserströmungswiderstand und verhindert einen Druckabfall; Folglich bleiben die Wärmeaustauscheffizienz einer zentralen Klimaanlage und die Temperaturgleichmäßigkeit einer Fußbodenheizung von ventilbedingten Verlusten unbeeinträchtigt. Das System erfordert keine erhöhte Umwälzpumpenleistung, wodurch der Stromverbrauch der Geräte im langfristigen Dauerbetrieb reduziert wird.

F6: Wird der verlängerte Griff in dem engen Raum eines Fußbodenheizungsverteilerschranks durch Isoliermaterial blockiert?

A: Der verlängerte kupfergeschweißte Rohrabschnitt des Ventilkörpers kann vollständig mit Isolierung umwickelt werden, sodass nur der lange Griff freiliegt. Dadurch entfällt die Notwendigkeit eines übermäßigen Freiraums; Das Ventil kann in einem Verteilerschrank mit Standardgröße problemlos um 90 Grad geöffnet oder geschlossen werden, wodurch sichergestellt wird, dass es keine Probleme mit blockierten Griffen oder schwieriger Bedienung gibt.
