230℃ rechtwinkliges, abschließbares Hochtemperatur-Ölablassventil

Das rechtwinklig abschließbare Hochtemperatur-Ölablassventil für 230 °C ist ein speziell entwickeltes Abwasser- und Ölablassventil für Thermoölanlagen, Hochtemperatur-Zirkulationssysteme und Industrieöltanks. Im Gegensatz zu herkömmlichen Durchgangsventilen verfügt es über eine einzigartige L-förmige rechtwinklige Struktur, die speziell auf die Herausforderungen des begrenzten Platzes am Boden von Industrieanlagen, der Behinderung durch gebogene Rohre und der umständlichen Demontage und Wartung reagiert.

Das Produkt besteht aus einer hochtemperaturbeständigen Schmiedelegierung und importierten Fluorkautschuk-Dichtungskomponenten und ist in der Lage, Hochtemperatur-Thermalölmedien mit einer Temperatur von 230 °C über einen langen Zeitraum standzuhalten. Es ist mit einer unabhängigen mechanischen Verriegelungsstruktur ausgestattet, um ein versehentliches Öffnen und Öllecks zu verhindern, und bietet außerdem Vorteile wie Schlagfestigkeit, Druckfestigkeit und schnelles Ablassen des Öls. Es eignet sich für verschiedene Hochtemperatur-Wärmeaustausch- und Thermoform-Industrieanlagen und ist eine äußerst sichere und äußerst anpassungsfähige Ventilkomponente für industrielle Hochtemperatur-Ölkreisläufe.

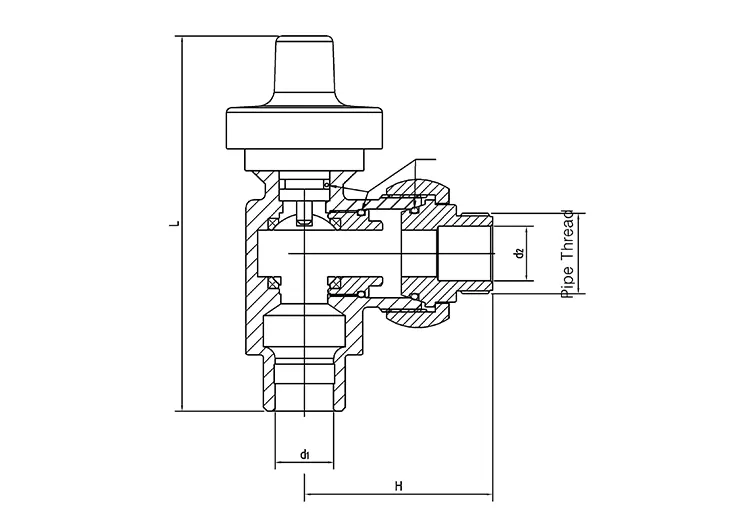

Technische Parameter

Welche Installationsprobleme kann die rechtwinklige L-förmige Struktur lösen?

1. Durch die Verwendung eines einteiligen 90°-Winkelbogendesigns ist es speziell an die engen Einbauräume am Boden von Wärmeübertragungsölöfen, Formtemperaturmaschinen und Industrieöltanks angepasst. Dadurch werden die Probleme herkömmlicher Ventilrohrleitungen und Platzeinschränkungen vollständig vermieden.

2. Es vereinfacht den Pipeline-Layout-Prozess in der Anlagenfabrik und macht zusätzliche Rohrbiegungen und die Installation von Adapterkomponenten überflüssig. Die Rohrleitungsanordnung ist regelmäßiger, was den Montageprozess der Ausrüstung und die Leckagestellen der Rohrleitungen effektiv reduziert.

3. Es eignet sich für die Installation von Geräten in einer geschlossenen Umgebung, nimmt keinen zusätzlichen Außenraum ein und unterstützt gleichzeitig den Anschluss externer Schläuche, wodurch eine zentrale Ölsammlung und Abwasserableitung ermöglicht wird. Der Betriebsprozess ist sauber und frei von Ölflecken und eignet sich für standardisierte Industriebetriebsszenarien.

Wie kann die Stabilität bei Betriebsbedingungen von 230 °C sichergestellt werden?

1. Das rechtwinklige abschließbare Ölablassventil für 230 °C wird durch Warmschmieden einer hochfesten, hochtemperaturbeständigen Legierung hergestellt. Es wird einer Hochtemperatur-Alterungsbehandlung unterzogen, wodurch eine stabile Materialstruktur entsteht. Es ist unwahrscheinlich, dass es unter Dauerhochtemperaturbedingungen von 230 °C erweicht, sich verformt oder reißt, wodurch eine gleichbleibend stabile mechanische Festigkeit erhalten bleibt.

2. Es ist mit einer importierten FPM-Fluorsilikon-Verbunddichtungskomponente ausgestattet. Im Vergleich zu gewöhnlichen Gummidichtungen weist es eine deutlich verbesserte Hitzebeständigkeit, Ölbeständigkeit und Alterungsschutzeigenschaften auf. Es widersteht langfristiger Hochtemperatur-Thermalölkorrosion und Thermoschock und eliminiert so das Risiko von Hochtemperatur-Leckagen.

3. Der gesamte Ventilkörper weist eine ausgezeichnete Druckfestigkeit und Stoßfestigkeit auf. Es kann an die langfristigen Vibrationsbedingungen von Industrieanlagen angepasst werden und es kommt nicht zu einer Lockerung von Dichtungen, einer Ablösung des Ventilkörpers oder zu Problemen mit Öllecks aufgrund häufiger Vibrationen der Anlage.

Wie kann die Sicherheit industrieller Ölpipelines erhöht werden?

1. Ausgestattet mit einem unabhängigen mechanischen Verriegelungsgriff mit doppelter Entriegelungsfunktion, der sich von gewöhnlichen Ventilen ohne Verriegelung unterscheidet, kann ein versehentliches Öffnen des Ventils aufgrund von Gerätevibrationen, äußerer Krafteinwirkung oder versehentlicher Berührung wirksam verhindert werden.

2. Es eliminiert vollständig das Risiko von Hochtemperatur-Ölspritzern, Öllecks und Druckentlastung bei Industrieunfällen, verbessert die Betriebsstabilität von Hochtemperatur-Ölpipeline-Geräten erheblich und ist für kontinuierliche Produktionsszenarien in Fabriken geeignet.

3. Der Verriegelungsmechanismus wurde 10.000 Öffnungs- und Schließ-Haltbarkeitstests unterzogen, mit präzisem Verriegelungseingriff und fester Verriegelung, um sicherzustellen, dass es auch bei langfristiger und hochfrequenter Nutzung kein Verklemmen oder Versagen gibt und eine zuverlässige und dauerhafte Sicherheitsschutzleistung aufrechterhalten wird.

Wie kann die Betriebseffizienz der Ölableitung optimiert werden?

1. Das rechtwinklige abschließbare Ölablassventil für 230 °C verfügt über einen direkten, nicht abgewinkelten Kanal mit großem Durchfluss und ohne tote Ecken. Diese Konstruktion minimiert den Widerstand des heißen Ölflusses und sorgt für eine schnelle und gründliche Ölableitung, ohne dass Restöl zurückbleibt, wodurch die Betriebseffizienz von Geräten für den Ölwechsel und die Abwasserableitung effektiv verbessert wird.

2. Es werden präzise Standard-Universalgewinde verwendet, die direkt mit den Schnittstellen der gängigen Wärmeübertragungsölkessel, Wärmetauschergeräte und Formtemperaturmaschinen auf dem Markt übereinstimmen können. Es sind keine zusätzlichen Konvertierungsstecker erforderlich, was Beschaffungskosten und Installationszeit spart.

3. Es deckt mehrere Gewindespezifikationen ab und erfüllt die Anforderungen verschiedener industrieller Hochtemperaturgeräte. Es kann die Batch-Engineering-Beschaffung und kundenspezifische Anpassungsanforderungen für unterschiedliche Arbeitsbedingungen und Gerätemodelle erfüllen.

Wie kann die Qualität am Werksausgang streng kontrolliert werden?

1. Inspektion der Rohstoffe vor dem Prozess: Alle Legierungsrohstoffe werden einer Spektralzusammensetzungsanalyse in Kombination mit einer Hochtemperatur-Alterungsbehandlung unterzogen, und die Beständigkeit des Materials gegenüber hohen Temperaturen, Drücken und Alterungsindikatoren wird streng überprüft. Dadurch ist sichergestellt, dass die Produkte von Anfang an an die extremen Arbeitsbedingungen von 230 °C angepasst sind.

2. Vollständige Prüfung der fertigen Produkte und der gesamten Abdeckung: Jedes fertige Produkt besteht zu 100 % den Hüllwasserdruck-Dichtungstest, die Luftdichtheitsleckerkennung vom Blasentyp und den zehntausendfachen Öffnungs- und Schließhaltbarkeitstest. Erst wenn die grundlegenden Leistungsstandards erfüllt sind, kann es gelagert werden.

3. Spezielle Tests für Arbeitsbedingungen: Für die Glätte des rechtwinkligen Strömungswegs, die Zuverlässigkeit des Verriegelungsgriffs zur Verhinderung versehentlichen Kontakts und die Hitzebeständigkeitsgrenze der Fluorkautschukdichtung werden drei spezielle Tests durchgeführt, um häufige Fehler wie Ölverstopfung, Verriegelungsversagen und Leckagen bei hohen Temperaturen zu vermeiden.

4. Vollständiges Rückverfolgbarkeitsmanagement: Jedes Produkt ist mit einem exklusiven Chargencode gekennzeichnet. Die Daten des Schmiedens, der Bearbeitung und der Prüfung während des gesamten Prozesses werden archiviert und ermöglichen so eine lückenlose Rückverfolgbarkeit. Beim Versand können Materialberichte und ISO-Konformitätsqualifikationen bereitgestellt werden, um die Standards für technische Ausschreibungen und Abnahmen zu erfüllen.

Welche Arten von After-Sales-Services können angeboten werden?

1. Vollständige Qualifizierungslieferung: Für Großaufträge können wir einen vollständigen Satz an Materialtestberichten, ISO-Zertifizierungen, Compliance-Qualifizierungsdokumenten und anderen relevanten Dokumenten bereitstellen, die für verschiedene kommerzielle Szenarien wie Zollabfertigung in Übersee, Abnahme von Industrietechnik und Projektausschreibungen geeignet sind.

2. Spezieller technischer Support: Unser technisches Team verfügt über umfassende Fachkenntnisse im Bereich Hochtemperatur-Ölkreisläufe. Wir können individuelle Anleitungen für die Montage von Hochtemperatur-Rohrleitungen, das Debuggen von Verriegelungsmechanismen und die Erkennung von Dichtungslecks bei hohen Temperaturen geben, um Probleme im Zusammenhang mit der Gerätekompatibilität zu lösen.

3. Effizienter grenzüberschreitender Kundendienst: Wir unterstützen schnelle Online-Reaktionen in mehreren Sprachen. Wir bieten langfristige Ersatzteilversorgungsdienstleistungen für Hersteller von Industrieanlagen. Für umfangreiche Ausrüstungsbestellungen können maßgeschneiderte Lösungen zur Ölpipeline-Anpassung bereitgestellt werden.

4. Stabile Qualitätsgarantie: Alle Produkte genießen eine 12-monatige Original-Werksgarantie. Es deckt Produktionsmaterialien und Prozessfehler vollständig ab und macht Sorgen über den Chargeneinkauf und die Abstimmung der Ausrüstung überflüssig.

FAQ

F1: Für welche Hochtemperaturmedien ist dieses Ventil geeignet?

A: Das rechtwinklige abschließbare Hochtemperatur-Ölablassventil für 230 °C hält einer Temperatur von 230 °C dauerhaft stand. Es ist speziell für verschiedene Wärmeträgerölmedien konzipiert. Mit seinem hochtemperaturbeständigen Ventilgehäuse aus einer Legierung und den Dichtungskomponenten aus Fluorkautschuk kann es in einer Hochtemperatur- und Heißölzirkulationsumgebung über einen langen Zeitraum hinweg stabil arbeiten, ohne zu altern, zu lecken oder sich zu verschlechtern. Es ist nicht für Szenarien mit ultrahochtemperiertem Dampf oder stark korrosiven Medien geeignet.

F2: Was sind die industriellen Vorteile der L-förmigen rechtwinkligen Struktur im Vergleich zu Durchgangsventilen?

A: Durchgangsventile nehmen einen großen vertikalen Raum an der Unterseite des Geräts ein und sind daher anfällig für Störungen durch Rohrbiegungen. Die L-förmige rechtwinklige Struktur passt sich den engen Installationspositionen der Geräte an, macht ein Rohrbiegen überflüssig, macht die Installation gleichmäßiger, vereinfacht den Gerätemontageprozess, reduziert Rohrleckstellen und eignet sich für die Installationsszenarien von versiegelten und eingebetteten Industriegeräten.

F3: Kann die Verriegelungsstruktur ein versehentliches Öffnen und Öllecks aufgrund von Gerätevibrationen vollständig verhindern?

A: Ja. Das Produkt verfügt über ein unabhängiges mechanisches Verriegelungs- und Doppelentriegelungsdesign. Die Bissfestigkeit ist hoch. Nach Vibrationssimulationstests der Ausrüstung kann es den Risiken eines versehentlichen Öffnens, das durch Vibrationen des Gerätebetriebs und äußere Stöße verursacht wird, wirksam widerstehen. Aus struktureller Sicht vermeidet es das Sicherheitsrisiko einer Hochtemperatur-Ölleckage und ist für die kontinuierliche industrielle Produktion geeignet.

F4: Wie verbessert das Strömungsdesign des Ventils die Effizienz des Abwasser- und Ölaustauschs der Ausrüstung?

A: Der eingebaute, gerade Durchgangskanal ohne tote Ecken hat einen extrem geringen Widerstand gegen den Heißölfluss und die Ölablaufgeschwindigkeit ist schneller. Es kann das restliche Öl und die Verunreinigungen innerhalb der Anlage vollständig ablassen, ohne dass Ölrückstände entstehen, was die Zeit für den Ölwechsel in der Anlage und die Abwasserwartung erheblich verkürzt und die Betriebseffizienz von Industrieanlagen verbessert.
