Beim Bau von Wasserversorgungs- und -entsorgungsleitungen, Heizungs-, Lüftungs- und Lüftungsanlagen sowie Rohrleitungen für pneumatische Flüssigkeiten sind die 90-Grad-Drehpositionen der Rohrleitungen anfällig für Leckagen, komplizierte Konstruktionen und potenzielle Brandgefahren. Die herkömmlichen Bögen werden durch Schweißen oder durch Einfädeln und Umwickeln von Dichtungsbändern installiert. Diese Methode erfordert viel Handarbeit und es besteht Brandgefahr durch das Hochtemperaturschweißen. Im Laufe der Zeit ist es aufgrund wechselnder Temperaturen und Rohrleitungsvibrationen wahrscheinlich, dass sich die Schnittstellen lösen und undicht werden oder Gas austritt. Darüber hinaus sind die internen Strömungskanäle gewöhnlicher Rohrbögen rau, was zu einem hohen Flüssigkeitswiderstand und einem erhöhten Energieverbrauch des Systems führt.

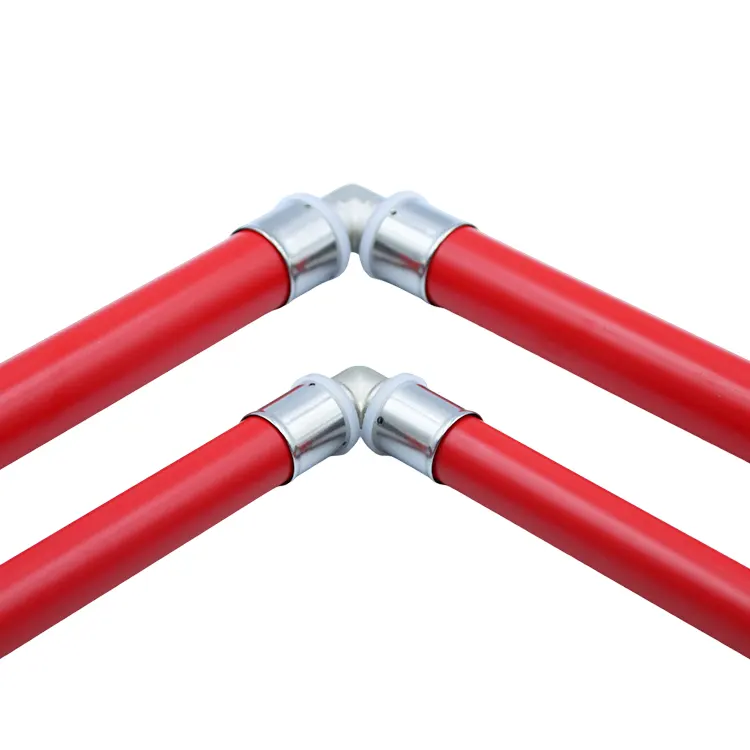

Dieser Press-Fit-Winkelverbinder aus Messing behebt speziell verschiedene Schwachstellen bei der Rohrdrehkonstruktion und der späteren Wartung. Das Produkt besteht aus bleifreiem Messing und verfügt über eine integrierte Kompressionsdichtungsstruktur. Es ist kein Schweißen oder zusätzliches Dichtungszubehör erforderlich. Mit handelsüblichen Presswerkzeugen lässt sich schnell eine dauerhaft dichtende Verbindung herstellen.
Es ist mit Kupferrohren und Edelstahlrohren kompatibel und kann Kalt- und Warmwasser, Heizmedien, Druckluft usw. transportieren. Der Arbeitsdruck beträgt bis zu 1,6 MPa und der anwendbare Temperaturbereich liegt zwischen -20 °C und 120 °C. Es hält Temperaturzyklen und Rohrleitungsvibrationen lange stand. Die glatte Innenwand reduziert den Flüssigkeitsverlust und ist das bevorzugte Drehzubehör für die Neuinstallation und Renovierung von Heimdekorationen, gewerblichen Zwecken und Leichtindustrieleitungen.
|

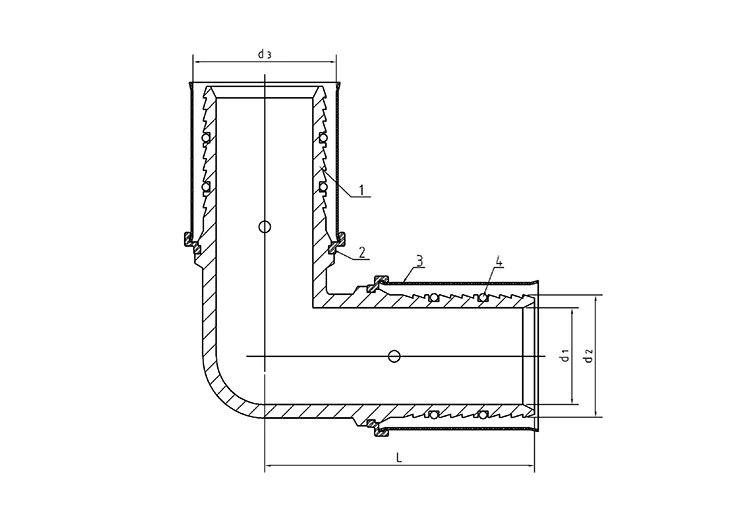

Produktgröße |
Aluminium-Kunststoff-Verbundrohr T |
d1 |
d2 |
d3 |
L |
Produktmaterialien |
|||
|
16 mm–16 mm |
2,0 mm |
7.5 |
11.80 |
16.5 |
37.75 |
CW617 |
PE |
SUS304 |
EPDM |
|
20 mm–20 mm |
2,0 mm |
10.5 |
15.80 |
20.5 |
40.3 |
||||
|
25 mm–25 mm |
2,5 mm |
15.0 |
19.80 |
25.5 |
49.9 |
||||
|
32 mm–32 mm |
3,0 mm |
20.0 |
25.75 |
32.5 |
54.4 |
||||
|
40 mm–40 mm |
4,0 mm |
25.0 |
31.75 |
40.5 |
69.8 |
||||
|
50 mm–50 mm |
4,5 mm |
34.0 |
40.75 |
50.5 |
76.8 |
||||
|
63 mm–63 mm |
6,0 mm |
42.0 |
50.75 |
63.5 |
107.2 |
||||
Wird mit einer integrierten Dichtung geliefert, die das Schweißen, Gewindeschneiden, Aufwickeln von Rohmaterialien usw. überflüssig macht und die Kosten für den Kauf von Baumaterialien senkt.
In Kombination mit branchenüblichen Kompressionswerkzeugen kann eine einzelne Person die Rohrverbindung in wenigen Sekunden fertigstellen und so eine dauerhafte Verriegelung ohne Lösen erreichen, was die gesamte Pipeline-Bauzeit erheblich verkürzt und die Arbeitskosten senkt.
Während des gesamten Prozesses ist kein Hochtemperaturschweißen erforderlich, wodurch die Gefahr von Verbrennungen und Bränden ausgeschlossen ist. Geeignet für begrenzte Bauräume wie Deckenhohlräume, geschlossene Geräteräume und dicht besiedelte kommerzielle Rohrstrecken.
Der Press-Fit-Winkelverbinder aus Messing ist aus hochreinem bleifreiem Messing geschmiedet, ohne dass Schwermetalle austreten. Es entspricht den Sicherheitsstandards für Trinkwasserleitungen und kann zur langfristigen Trinkwasseraufbereitung und zum Warmwassertransport eingesetzt werden.
Das Grundmaterial Messing weist eine hohe Dichte und ausreichende mechanische Festigkeit auf. Es weist eine hervorragende Oxidations- und mittlere Korrosionsbeständigkeit auf. Es ist unwahrscheinlich, dass sich bei langfristiger Wasser- und Luftzirkulation Kalkablagerungen oder Rost bilden, und es ist für den Dauerbetrieb das ganze Jahr über geeignet.
Die Nenndruckkapazität beträgt bis zu 1,6 MPa. Es hält Temperaturbereichen von -20 Grad Celsius für Frostschutz in kalten Umgebungen bis zu 120 Grad Celsius für Wärmeaustauschvorgänge stand. Seine Leistung wird bei jahreszeitlichen Temperaturunterschieden und Kalt-Heiß-Zyklen nicht nachlassen.
Der innere Teil des Ellenbogens wurde einer hochpräzisen Dreh- und Endbearbeitung unterzogen. Der Strömungskanal ist flach und glatt, wodurch der Strömungswiderstand der Flüssigkeit deutlich reduziert und der Druckverlust der Rohrleitung gesenkt wird. Dies verbessert die Gesamtbetriebseffizienz von HLK- und Gasversorgungssystemen.
Es ist eine spezielle elastische Dichtung eingebaut, die sich an die Verformung anpassen kann, die durch thermische Ausdehnung und Kontraktion sowie mechanische Vibrationen der Rohrleitung verursacht wird. Eine langfristige Verwendung gewährleistet eine stabile Abdichtung und verhindert Wasserlecks und Luftlecks.
Nach dem Pressen mit dem Werkzeug sind das Rohrmaterial und der Winkel fest miteinander verbunden und die Kraft wird gleichmäßig verteilt. Bei Schwankungen des Wasser- und Luftdrucks kommt es weder zu einem Verrutschen des Rohrmaterials noch zu einer Lockerung der Grenzfläche, was die langfristige Stabilität des Pipelinebetriebs gewährleistet.
Das standardisierte Kompressionsanschlussdesign ermöglicht eine stabile Verbindung mit Kupferrohren und Edelstahlrohren, ohne dass zusätzliche Übergangsverbindungen erforderlich sind. Die neuen und alten Rohrleitungssanierungen können direkt genutzt werden.
Der Messing-Einpress-Winkelverbinder kann gängige Flüssigkeiten wie Kaltwasser, Warmwasser, Hochtemperatur-Heizmedien und Druckluft sicher transportieren. Es deckt vier Szenarien ab: Wasserversorgung und -entsorgung, zentrale Klimaanlage, Zentralheizung und pneumatische Rohrleitungen.
Die Gesamtgröße ist klein und regelmäßig und eignet sich für enge Deckenräume, enge Rohrschächte und enge Räume innerhalb von Geräten. Es kann flexibel an komplexe Pipeline-Layouts mit mehreren Winkeln angepasst werden.
Bevor jede Charge fertiger Produkte das Werk verlässt, werden alle drei Inspektionsverfahren – Druckfestigkeits- und Druckfestigkeitstest, Dichtheitsprüfung, Leckerkennung und Größengenauigkeitskalibrierung – abgeschlossen. Eventuell fehlerhafte Produkte mit Größenabweichungen, Dichtungsversagen oder unzureichender Druckfestigkeit werden ausgeschlossen.
Der gesamte Prozess vom Rohstoffeingang über die Verarbeitung und Formung bis hin zur Endproduktprüfung wird einheitlich erfasst und archiviert. Jede Warencharge kann während des gesamten Prozesses zurückverfolgt werden, wodurch eine gleichbleibende und stabile Qualität verschiedener Produktchargen gewährleistet wird.
Anpassbare Bereitstellung von Materialprüfzertifikaten, Druckfestigkeits- und Dichtungstestberichten für fertige Produkte sowie offiziellen Ursprungszertifikaten. Erfüllt vollständig die Standards für die Annahme und Einreichung von Projekten im Inland sowie für die grenzüberschreitende Zollabfertigung und Inspektion im Ausland.
Die Fabrik unterstützt maßgeschneiderte Produktion für nicht standardmäßige Spezifikationen und besondere Arbeitsbedingungen. Basierend auf dem Rohrleitungslayout und den mittleren Eigenschaften großer Gewerbe- und Industrieprojekte können maßgeschneiderte Bögen und Formstücke in exklusiven Größen hergestellt werden.
Mit einem ausgereiften Servicesystem für den Außenhandel kann jeder Sendung von Messing-Einpress-Winkelverbindern ein vollständiger Satz Qualifikationsdokumente für die Zollabfertigung beiliegen, was den Zollabfertigungsprozess für Kunden im Ausland vereinfacht und den Zeit- und Kostenaufwand für den grenzüberschreitenden Handel reduziert.
Ein professionelles Team für Fluid-Pipeline-Technologie ist ausgestattet, um Pipeline-Auswahl, Komprimierungs-Installationsrichtlinien und Lösungen zur Fehlerbehebung vor Ort bereitzustellen. Sie reagieren schnell auf Bau- und Betriebsfragen von Kunden im In- und Ausland.
Wird für 90-Grad-Drehverbindungen von Wasserversorgungs- und Warmwasserleitungen in Privathaushalten verwendet. Es besteht aus bleifreiem Material und ist sicher und umweltfreundlich. Die verdeckte Kompressionsinstallation birgt keine Leckagerisiken und eignet sich für den präzisen und verdeckten Rohrleitungsbau in der Inneneinrichtung.
Geeignet zum Drehen der Kalt- und Warmzirkulationsleitungen der zentralen Klimaanlage von Gewerbegebäuden. Das Design mit geringem Strömungswiderstand reduziert den Energieverbrauch der Klimaanlage und eignet sich für Gewerbegebäude mit häufigem und kontinuierlichem Betrieb das ganze Jahr über.
Kann langfristig einer Warmwasserzirkulation von 120 °C standhalten. Die versiegelte Struktur widersteht Verformungen durch thermische Ausdehnung und Kontraktion der Rohrleitung und ist stabil für den Einsatz in Zentralheizungsleitungen von Wohngebieten und Industrieparks zum Wenden und Verbinden.
Geeignet zum Drehen der Druckluftversorgungsleitungen in Werkshallen. Die Abdichtung ist dicht, ohne dass Gas austritt, und die Drucktragfähigkeit ist stabil und erfüllt die Anforderungen an die Rohrleitungssanierung kleiner industrieller pneumatischer Geräte.
Wenn es sich bei der Rohrleitung vor Ort um ein Kupferrohr oder ein dünnwandiges Edelstahlrohr handelt, wählen Sie direkt den entsprechenden Kompressionsbogen mit Rohrdurchmesser aus. Bei Renovierungsprojekten, bei denen eine Mischung dieser beiden Rohrmaterialien verwendet wird, können Sie diese universelle Kompressionsschnittstelle einheitlich verwenden, und es ist kein zusätzliches Zubehör zur Größenänderung erforderlich.
Für die Hauswasserversorgung und Warmwasserbereitung wird das Basismodell ohne Bleianteil bevorzugt; Bereiten Sie für Fußbodenheizungen und Hochtemperatur-Warmwasserleitungen für Zentralheizungen im Voraus ein Dichtungsmodell vor, das einer hohen Temperatur von 120 °C standhält. Wählen Sie für Werkstatt-Druckluft-Pneumatikleitungen das Chargenprodukt mit verbesserter Luftdichtheit.
Für Außenrohrleitungen in nördlichen Wintern oder unbeheizte unterirdische Keller muss ein Dichtungsmodell ausgewählt werden, das niedrigen Temperaturen von -20 °C standhält; Für die Wasserversorgung bei normaler Temperatur in Innenräumen und Wasserstraßen zur Klimatisierung kann das Standardmodell die Nutzungsanforderungen erfüllen.
Für enge Konstruktionspositionen wie Deckenhohlräume und schmale Geräteschränke sollten Sie vorrangig kompakte, kleinvolumige Kompressionsbögen wählen. Für offene Maschinenräume und bodenmontierte freiliegende Rohrleitungen kann das herkömmliche Standardmodell ausgewählt werden, das mehr Platz für den Installationsbetrieb bietet.
Für häusliches Leitungswasser und kleine Fußbodenheizungssysteme mit einem Druck von weniger als 1,0 MPa ist das standardmäßige 1,6 MPa-Druckmodell ausreichend; Für gewerbliche zentrale Klimaanlagen und große Heizgeräte wird empfohlen, Druckredundanz zu reservieren und einheitlich die druckbeständige Spezifikation von 1,6 MPa zu erwerben, um das Risiko einer Hochdruckleckage auszuschließen.
A: Herkömmliche Rohrbögen weisen komplexe Konstruktionsprozesse auf und der Schweißprozess birgt Brandschutzrisiken. Mit der Zeit neigen die Verbindungen dazu, sich zu lockern und undicht zu werden. Der Press-Fit-Winkelverbinder aus Messing hingegen erfordert kein Schweißen und benötigt kein zusätzliches Dichtungszubehör. Die Baugeschwindigkeit ist hoch und die Verbindung wird nach dem Formpressen dauerhaft stabil. Es ist vibrations- und temperaturbeständig und weist keine Leckage auf. Die gesamten Bau- und langfristigen Betriebskosten sind geringer.
A: Absolut. Das Produkt besteht aus bleifreiem Messingmaterial und setzt keine Schadstoffe frei. Es entspricht den einschlägigen Haushaltsspezifikationen für Wasserversorgungsmaterialien für den Hausgebrauch und kann sicher und dauerhaft in Hauswasseraufbereitungssystemen und Warmwasserleitungen für den Hausgebrauch verwendet werden.
A: Es wird keine Leckage geben. Der Winkel ist im Inneren mit einer speziellen hochtemperatur- und kältebeständigen, stoßfesten Dichtung ausgestattet. Nach Kalt- und Heißzyklen und kontinuierlichen Vibrationsbeständigkeitstests kann es sich an die thermische Ausdehnung und Kontraktion der Rohrleitung anpassen und so langfristig eine stabile Abdichtung und Haftung aufrechterhalten, und es treten keine Probleme mit Wasserlecks oder Luftlecks auf.
A: Was die Rohre betrifft, kann es mit Kupferrohren und Edelstahlrohren kompatibel sein; Als Medien kann es Kaltwasser, Warmwasser, Hochtemperatur-Heizmedium und Druckluft transportieren. Es ist auf verschiedene Szenarien anwendbar, wie z. B. Heimdekoration und zivile Nutzung, kommerzielle HLK-Anlagen und pneumatische Rohrleitungen in der Leichtindustrie.
