Feuerpresse, Messingventil, Schmetterlingsgriff

Der Schmetterlingsgriff des Fire Press-Messingventils wurde speziell für eine bestimmte Brandschutzherausforderung entwickelt: die Bereitstellung einer zuverlässigen Notabschaltung in Räumen, in denen Standardventile nicht betätigt werden können. Es vereint drei Engineering-Lösungen in einer einzigen Komponente:

Pressverbindung – macht Schweißen oder Gewindeschneiden überflüssig und ermöglicht eine sichere Installation in fertigen Innenräumen ohne Brandgefahr;

Kurzer Butterfly-Griff – nimmt einen minimalen Schwenkradius ein und ermöglicht den 90°-Betrieb in engen Rohrschächten, wo lange Griffe an Wände oder Isolierung stoßen würden;

GA79-konformes HPb59-1-Gehäuse aus geschmiedetem Messing – bietet Druckfestigkeit nach PN16 mit leckagefreier Abdichtung und ausblassicherem Spindelschutz.

Das Ergebnis ist ein Brandschutzventil, das nicht nur die gesetzlichen Anforderungen erfüllt, sondern auch die realen betrieblichen Einschränkungen löst, die bei hochwertigen gewerblichen Nachrüstungen, Hotels und Wohntürmen auftreten.

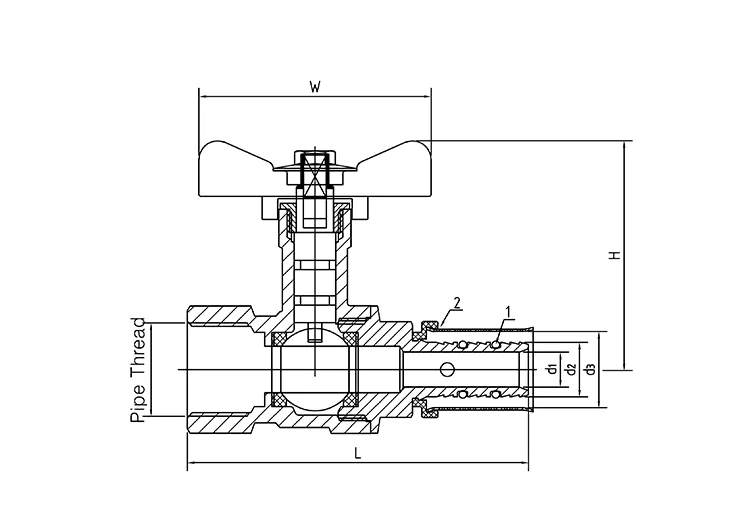

Technische Parameter

Schmetterlingsgriff

1. Standardventile mit langem Griff versagen in engen Rohrkanälen: In realen Brandschutzinstallationen werden Standardventile mit langem Griff häufig durch ihre Umgebung funktionsunfähig gemacht. Bei der Installation in engen vertikalen Schächten, Deckenplenums oder Geräteräumen mit begrenztem Freiraum stoßen lange Griffe an benachbarte Rohre, Wände oder Strukturträger und verhindern so eine vollständige Drehung um 90°; werden durch Rohrisolationsschichten behindert, die den Griff einklemmen; sind nicht zugänglich, wenn die Ventile hinter Zugangsklappen mit begrenztem Schwenkradius versenkt sind.

2. Der Unterschied zum Butterfly-Griff: Dieses Ventil ersetzt den hervorstehenden langen Hebel durch einen kompakten, rutschfesten Butterfly-Griff. Der kurze Schwenkradius passt in enge Räume, in denen lange Griffe einfach nicht gedreht werden können – und stellt sicher, dass das Ventil im Notfall vollständig geöffnet oder geschlossen werden kann, egal wie eng der Installationsraum ist.

3. 90°-Vierteldrehung im Notfall: Trotz seiner kompakten Größe ermöglicht der Butterfly-Griff eine vollständige 90°-Vierteldrehung von vollständig geöffnet bis vollständig geschlossen und erfüllt damit die Brandschutzanforderungen für eine schnelle Notabschaltung. Das Drehmoment ist für die Bedienung mit Handschuhen optimiert und das Flügeldesign des Griffs sorgt für sicheren Halt auch bei Nässe oder Dunkelheit.

4. Visuelle Unterscheidung bei Brandschutzinspektionen: Die ausgeprägte Schmetterlingssilhouette macht dieses Ventil bei Brandschutzinspektionen sofort erkennbar. Prüfer können schnell feststellen, ob sich das Ventil in der richtigen Position befindet, ohne ein Labyrinth von Standardventilen durchsuchen zu müssen – was die Prüfzeit verkürzt und das Compliance-Risiko minimiert.

Materialintegrität für Brandbereitschaftsbedingungen

Der Körper des Feuerpress-Messingventils mit Schmetterlingsgriff ist aus bleifreiem Messing HPb59-1 geschmiedet – einem Material, das speziell für die besonderen Anforderungen des Brandschutzes ausgewählt wurde: langfristiger statischer Druck, seltener Betrieb und keine Fehlertoleranz. Im Gegensatz zu Messingguss mit potenzieller Sandlochporosität gewährleistet die geschmiedete Struktur eine dichte, fehlerfreie Integrität, die die PN16-Bewertung (1,6 MPa) über Jahrzehnte hinweg beibehält. Hierbei handelt es sich nicht um eine zivile Komponente – es handelt sich um Messing in Industriequalität, das gemäß den Brandschutzspezifikationen GA79 hergestellt und durch eine Spektralanalyse von Charge zu Charge validiert wurde, um die Konformität mit Bleifreiheit und die Drucktragfähigkeit zu überprüfen.

Press-Fit-Technologie für eine sichere, normkonforme Installation

Bei der herkömmlichen Installation von Feuerlöschleitungen sind häufig Genehmigungen für Heißarbeiten, Feuerwachen und eine Inspektion nach dem Schweißen erforderlich. Dieses Ventil macht das alles überflüssig. Der integrierte Presspassungsanschluss sorgt in Kombination mit einem Edelstahl-Kompressionsring für eine dauerhafte, leckagefreie Verbindung, bei der nur hydraulische Werkzeuge zum Einsatz kommen – kein Schweißen, kein Gewindeschneiden, keine offene Flamme.

Die eingebaute Silikondichtung wurde speziell für die Bedingungen in Brandsystemen entwickelt: langfristiges statisches Eintauchen in Wasser mit seltenem Durchfluss. Es widersteht Hydrolyse, Verhärtung und Verformung – validiert durch spezielle Alterungstests, die jahrzehntelangen Standby-Betrieb simulieren.

Diese standardisierte Presspassung sorgt für eine gleichbleibende Verbindungsqualität bei jeder Installation, eliminiert die Schwankungen, die beim manuellen Schweißen oder bei der Montage von Gewindeverbindungen auftreten, und reduziert den Inspektionsaufwand für Brandschutzunternehmen erheblich.

Feuerflussintegrität und Standby-Zuverlässigkeit

Der verchromte Kugelkern mit voller Bohrung des Fire Press Messingventil-Schmetterlingsgriffs eliminiert Durchflussbeschränkungen – entscheidend für die Aufrechterhaltung der Sprinklerdichte und des Hydrantenaustrittsdrucks. Dies ist kein kostenreduziertes Ventil mit reduziertem Durchgang; Der Innendurchmesser ist auf die Rohrgröße abgestimmt, um einen Druckabfall zu verhindern, wenn Löschwasser am meisten benötigt wird.

Der verdickte PTFE-Sitz sorgt für eine bidirektionale, blasendichte Abdichtung und sorgt auch bei jahrelangem statischen Druck dafür, dass keine Leckage auftritt. Der ausblassichere Schaft verfügt über eine Hubbegrenzungsschulter, die das Herausschleudern des Schafts auch bei hohen Druckstößen verhindert – ein wichtiges Sicherheitsmerkmal für Brandschutzsysteme, die auch nach Jahren im Leerlauf einwandfrei funktionieren müssen.

Umfangreiches Größensortiment

1. Vollständige Abdeckung der Standarddurchmesser von Feuerlöschleitungen: Die Ventilserie deckt Standarddurchmesser von DN15 bis DN50 ab und passt perfekt zu den Abmessungen dünnwandiger Edelstahl-Sprinkler- und Hydrantenleitungen, die in Gewerbegebäuden, Wohnkomplexen und kleinen Technikräumen verwendet werden.

2. Kompaktes Gehäuse spart Installationsraum: Die stromlinienförmige, kompakte Struktur verfügt über ein integriertes Press-Fit-Port-Design ohne redundante Komponenten. Es eignet sich für dichte Rohrleitungsanordnungen, erfordert minimalen Installationsfreiraum und erleichtert den standardisierten Rohrleitungsnetzaufbau.

3. Universelle Kompatibilität für Neu- und Nachrüstprojekte: Die Standard-Einpressschnittstelle ist mit den gängigen dünnwandigen Edelstahl-Feuerlöschleitungen auf dem Markt kompatibel. Es eignet sich sowohl für Neuinstallationen als auch für die Sanierung bestehender Feuerlöschleitungsnetze und bietet eine große Vielseitigkeit.

Strenge Qualitätskontrolle für die Brandschutztechnik

1. Chargenweises spektroskopisches Screening von Rohmaterialien: Jede Charge von HPb59-1-Messingbarren wird einer spektroskopischen Analyse unterzogen, um die bleifreien, druckbeständigen und korrosionsbeständigen Eigenschaften streng zu überprüfen. Pressringe und Silikondichtungen aus Edelstahl werden speziellen statischen Druck- und Alterungsbeständigkeitstests unterzogen, um die Eignung für langfristige statische Wasserbedingungen in Brandschutzsystemen sicherzustellen.

2. Umfassende Brandschutz-Leistungstests: Jedes Fire Press-Messingventil mit Schmetterlingsgriff wird einer Reihe von Tests unterzogen – einschließlich Hochdruck-Hydrostat-Gehäusetests, Luftdichtheits-/Lecktests und 10.000-Zyklen-Haltbarkeitstests – um die Druckgrenzen, die Dichtungsstabilität und die Betriebslebensdauer des Ventilkörpers umfassend zu überprüfen.

3. Präzise Überprüfung der feuerspezifischen strukturellen Integrität: Wir führen strenge Inspektionen der Ebenheit und Dichtheit der Presspassungsanschlüsse durch und überprüfen präzise das Betriebsdrehmoment und die strukturelle Koaxialität. Dieser gezielte Ansatz mindert häufige Risiken in Feuerlöschleitungsnetzen, wie z. B. Rohrablösung, Verbindungslecks und Betriebsblockaden.

4. Vollständige Rückverfolgbarkeit und vollständige Compliance-Dokumentation: Jedes Produkt ist mit einem eindeutigen Chargencode lasermarkiert, um eine vollständige Rückverfolgbarkeit der Produktion zu gewährleisten. Wir stellen Materialprüfberichte, Werkskonformitätsbescheinigungen und CE-Zertifizierungen zur Verfügung und erfüllen die Anforderungen für die Abnahme, Einreichung und grenzüberschreitende Zollabfertigung von Projekten sowohl auf inländischen als auch auf internationalen Märkten vollständig.

Projektimplementierungs- und Supportdienste

1. Spezielle technische Anleitung für die Brandschutz-Einpressinstallation: Professionelle Techniker bieten praktische Anleitung für den gesamten Prozess – einschließlich der Presspassung dünnwandiger Edelstahl-Feuerschutzrohre, hydraulischer Umformung, Hochdruck-Netzwerktests und Lecksuche –, um komplexe Installationsherausforderungen zu lösen.

2. Mehrsprachige grenzüberschreitende Projektkoordination: Unser mehrsprachiges Kundendienstteam berücksichtigt globale Zeitzonen und gewährleistet schnelle Antworten auf Beschaffungsanfragen im Ausland, Auftragsverfolgung und Kundendienstanforderungen und erleichtert so die Zusammenarbeit bei großen grenzüberschreitenden Projekten.

3. Maßgeschneiderte Lösungen für Großbrandprojekte: Für große Sprinklernetze und zentrale Hydranteninstallationen bieten wir maßgeschneiderte Produktauswahlpläne auf der Grundlage spezifischer Rohrleitungsparameter und Baunormen an, die die erfolgreiche Durchführung groß angelegter Brandschutzprojekte erleichtern.

4. Langzeitgarantie und Lieferung von Originalteilen: Beinhaltet eine 12-monatige Herstellergarantie auf die komplette Einheit und eine stabile, langfristige Versorgung mit Original-Verschleißteilen – wie Pressringen und Dichtungen aus Edelstahl – um sicherzustellen, dass der laufende Wartungs- und Reparaturbedarf des Feuerlöschleitungsnetzes erfüllt wird.

Präzise Anpassung an spezifische Brandschutzanwendungen

1. Automatische Sprinkler-Feuerleitungsnetze: Geeignet für dünnwandige Edelstahlrohre in Sprinkleranlagen für Wohngebäude, Gewerbekomplexe und Bürotürme. Die schweißfreie Presspassung ist ideal für hochwertige Ausstattungsprojekte, während das Design mit vollem Durchgang einen stabilen Wasserfluss für Sprinkler gewährleistet.

2. Wasserversorgungssysteme für Innen-Feuerhydranten: Kompatibel mit Abzweig- und Hauptsteuerleitungen für Innen-Feuerhydranten. Die Hochdruckstufe PN16 erfüllt die Anforderungen für die Versorgung von Hydranten mit konstantem Druck, während der Flügelgriff ein schnelles Öffnen und Schließen im Notfall ermöglicht.

3. Nachrüstung alternder Feuerlöschleitungsnetze: Macht Heißarbeiten (Schweißen) überflüssig und bewahrt die Integrität bestehender Rohrleitungsstrukturen. Die Press-Fit-Technologie ermöglicht den schnellen Austausch alter oder ausgefallener Ventile und reduziert so die Baukomplexität und Projektzeitpläne erheblich.

4. Geschlossene Feuerrohrsysteme für Geräteräume: Konzipiert für enge Räume wie schmale Rohrschächte und geschlossene Deckenhohlräume. Der kompakte Butterfly-Griff löst Platzbeschränkungen im Betrieb, während die langlebige Dichtung die Zuverlässigkeit von Systemen gewährleistet, die das ganze Jahr über im Standby-Modus bleiben.

FAQ

F1: Was sind die Hauptvorteile des Messingventil-Absperrklappengriffs von Fire Press gegenüber standardmäßig geschweißten Ventilen in Brandschutzprojekten?

A: Standardgeschweißte Ventile erfordern Heißarbeiten, die strenge Kontrollen vor Ort, hohe Sicherheitsrisiken und lange Bauzeiten mit sich bringen. Gewindeventile neigen zu Undichtigkeiten am Gewinde. Bei diesem Produkt kommt ein hydraulischer Presspassungsprozess ohne Schweißnähte zum Einsatz, der die Gefahr von Heißarbeiten eliminiert und die Installation beschleunigt. Es entspricht der Brandschutznorm GA79 und eignet sich ideal für geschlossene oder hochwertig ausgestattete Räume, da es die wichtigsten Projektherausforderungen in Bezug auf Sicherheit, Effizienz und Einhaltung gesetzlicher Vorschriften bewältigt.

F2: Erfüllt die Druckstufe PN16 die Anforderungen gewerblicher Hochhaus-Feuerlöschleitungsnetze?

A: Ja, es ist vollständig kompatibel. Der Ventilkörper verfügt über ein verdicktes, geschmiedetes Design für eine erhöhte Druckbeständigkeit und erfüllt durchgängig den Nenndruckstandard PN16. Es widersteht dem konstanten Druck und den augenblicklichen Hochdruckstößen in Hochhaus-Brandschutznetzen, eignet sich für verschiedene gewerbliche und private Wasserversorgungsbedingungen und erfüllt die Projektabnahmekriterien für Drucktests.

F3: Sind die Dichtungen anfällig für Alterung oder Undichtigkeiten, wenn sie längere Zeit statischem Wassereintauchen ausgesetzt sind?

A: Nein. Das Produkt verwendet spezielle, alterungsbeständige Silikondichtungen, die strengen langfristigen statischen Druck- und Alterungstests unterzogen wurden. Die Dichtungen sind für die spezifischen Bedingungen von Feuerlöschnetzen optimiert, die häufig statisch bleiben und nur selten Wasser fließen. Sie bieten eine hervorragende Hydrolyse- und Alterungsbeständigkeit und stellen sicher, dass an den Verbindungspunkten bei Langzeitgebrauch keine Leckagen auftreten.

F4: Erschwert das kurze Design des Butterfly-Griffs das Öffnen oder Schließen im Notfall?

A: Nein, das ist nicht der Fall. Der Butterfly-Griff verfügt über ein drehmomentoptimiertes Design und ermöglicht ein 90°-Kurzhub-Öffnen und -Schließen mit minimalem Kraftaufwand. Es wurde speziell für Umgebungen mit beengten Platzverhältnissen entwickelt, wie z. B. enge Rohrschächte und Deckenhohlräume. Es erleichtert die bequeme Notabschaltung des Wassers und die routinemäßige Wartung und eignet sich daher besser für geschlossene Brandschutz-Rohrleitungssysteme als Ventile mit langen Griffen.

F5: Besteht die Gefahr, dass sich das Rohr an der Pressverbindungsstelle mit der Zeit löst oder lockert?

A: Nein. Die Kombination aus einem Edelstahl-Pressring und einem präzisen Pressformverfahren sorgt für eine sichere Struktur; Eingriffstiefe und Passung werden durch eine spezielle werksseitige Fehlererkennung überprüft. Sobald die Verbindung hergestellt ist, ist sie stabil und hält geringfügigen Rohrleitungsvibrationen und Wasserdruckschwankungen stand, wodurch Brandschutzrisiken wie Ablösung, Lockerung oder Undichtigkeit wirksam vermieden werden.
