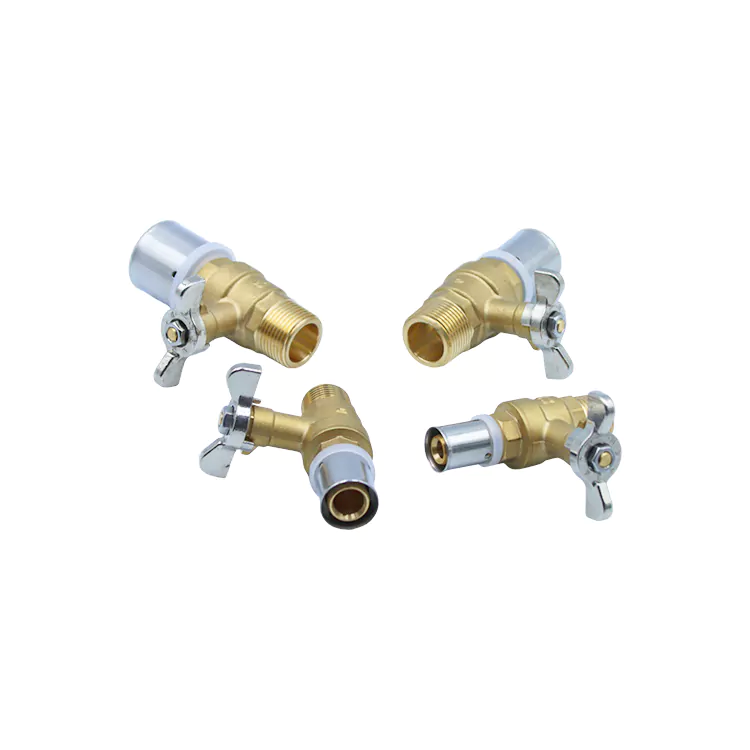

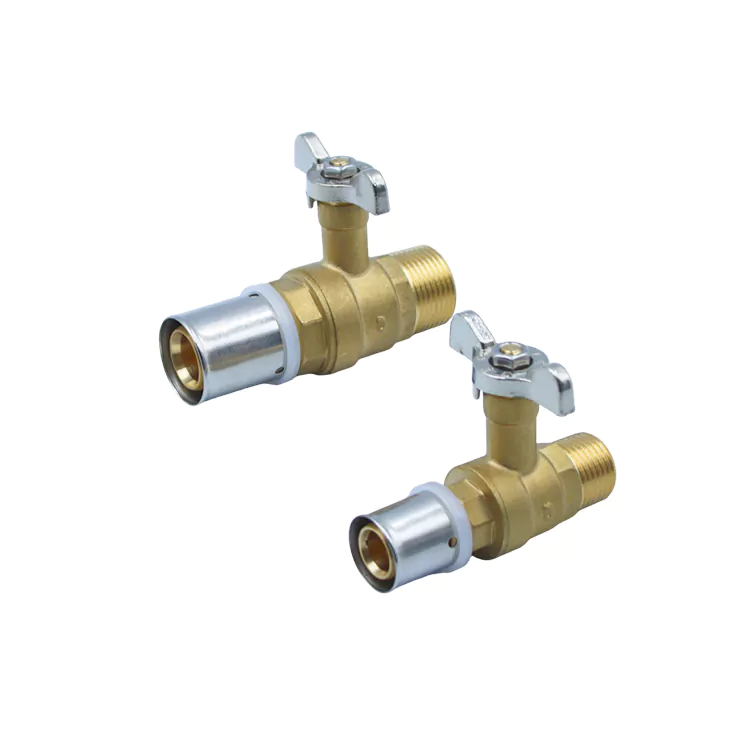

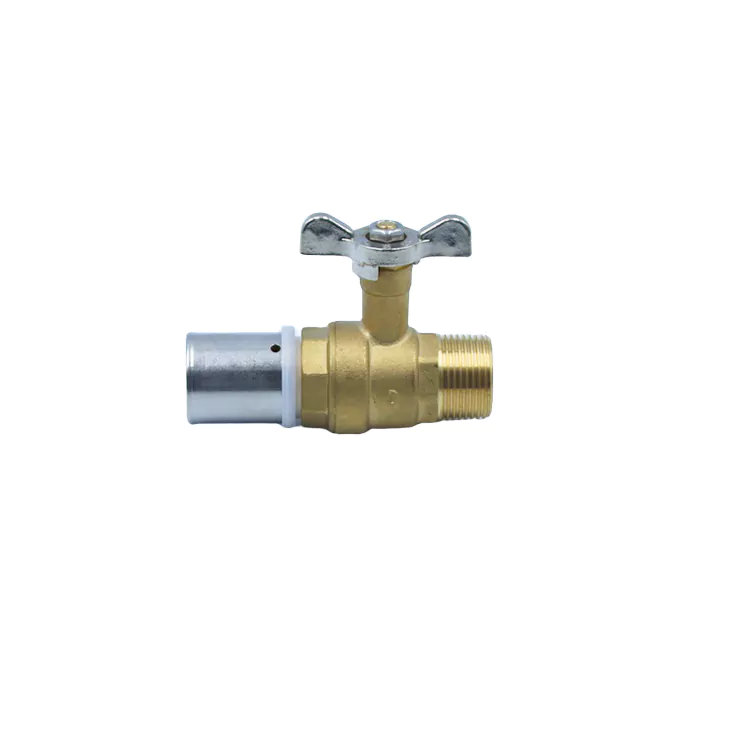

Kugelhahn aus Messing mit Schmetterlingsgriff und Außengewinde

Dieses Messing-Kugelventil mit Press-Schmetterlingsgriff und Außengewinde ist ein Doppelanschlussventil, das für Verbundrohrsysteme entwickelt wurde. Der Ventilkörper ist aus einem einzigen Stück verdicktem, bleifreiem HPb59-1-Messing geschmiedet und erfüllt zuverlässig die Hochdruckstandards PN16. Eine Seite verfügt über ein präzisionsgefertigtes Außengewinde für den direkten Anschluss an verschiedene Gewindeanschlüsse und Geräteschnittstellen. Auf der anderen Seite wird ein spezieller Presspassungsanschluss verwendet, der mit einem Edelstahl-Kompressionsring und einer alterungsbeständigen Silikondichtung ausgestattet ist. Der Prozess wird über eine hydraulische Pressverbindung installiert und erfordert weder Schweißen noch Rohrgewindeschneiden, wodurch Brandschutzrisiken im Zusammenhang mit Heißarbeiten an der Quelle vermieden werden.

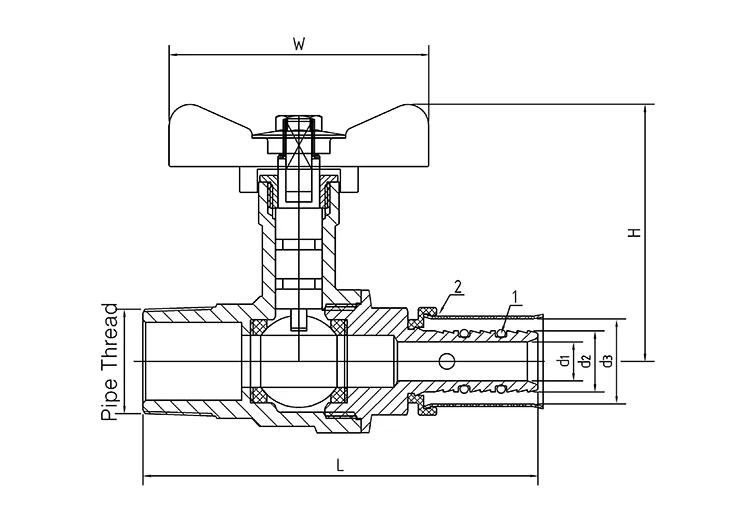

Technische Parameter

Produktdetails

1. Ventilkörpermaterial: Verdicktes geschmiedetes HPb59-1-Messing

Als eine Einheit geschmiedet, um Fehler wie Sandlöcher oder Lufteinschlüsse zu beseitigen, die bei Druckgusskörpern häufig vorkommen. Die verdickte Wand erhöht die Druckbeständigkeit und erfüllt die Materialstandards für bleifreie Wasserversorgungs- und Feuerlöschleitungsnetze und bietet Beständigkeit gegen Kalkablagerungen und elektrochemische Korrosion.

2. Differenzierte Verbindungsstruktur mit zwei Enden

Ein Ende verfügt über präzise Standard-Außengewinde mit einheitlichen Gewindeprofilen und hoher Koaxialität, die eine nahtlose Kompatibilität mit allen Standard-Gewindeanschlüssen gewährleisten. Das andere Ende verfügt über eine integrierte, verlängerte Pressfit-Hülse; In Kombination mit einem Edelstahl-Sicherungsring und einer zweischichtigen, alterungsbeständigen Silikondichtung sorgt es für einen festen, sicheren Halt nach dem hydraulischen Pressen und verhindert wirksam das Austreten von statischem Wasser.

3. Steuerkomponente: Kompakter, rutschfester Butterfly-Griff

Das kompakte Schmetterlingsdesign spart Platz in engen Bereichen wie Rohrschächten und Deckenhohlräumen. Es verfügt über eine rutschfeste Oberflächenstruktur und ermöglicht ein vollständiges Öffnen/Schließen mit nur einer 90-Grad-Drehung. Die markante Griffform gewährleistet eine schnelle visuelle Erkennung des Ventilstatus bei Netzwerkinspektionen.

4. Interne Dichtungs- und drucktragende Kernkomponenten

Verfügt über einen hochglanzpolierten, massiven, verchromten Kugelkern mit einer durchgehenden (nicht reduzierten) Strömungsstruktur; nutzt verdickte PTFE-Sitze für eine dichte bidirektionale Abdichtung; Der Vorbau ist mit einer integrierten Anti-Blowout-Schulterkonstruktion ausgestattet, um plötzlichen Hochdruckstößen standzuhalten und ein Festfressen bei längerer Inaktivität zu verhindern.

5. Spezifikationen und Zubehör

Deckt die sechs gängigen Rohrgrößen ab: DN15, DN20, DN25, DN32, DN40 und DN50; Jedes Ventil ist individuell mit einem Chargencode lasermarkiert und wird mit werkseitig passenden Ersatz-Einpressringen und Silikondichtungen geliefert.

Produktvorteile

1. Integriertes Dual-Interface-Design:

Dieser Press-Kugelhahn aus Messing mit Schmetterlingsgriff und Außengewinde kombiniert Presssitz- und Außengewinde-Verbindungsmethoden und ermöglicht so eine nahtlose Integration zwischen dünnwandigen Edelstahlrohren und Gewindegeräten oder -armaturen. Es macht den Bedarf an zusätzlichen Adaptern überflüssig, reduziert potenzielle Leckstellen und ermöglicht, dass ein einziges Ventilmodell für zwei verschiedene Verbindungsszenarien geeignet ist, wodurch die Bestandsverwaltung vereinfacht wird.

2. Hydraulische Press-Fit-Technologie (lötfrei):

Die Pressverbindung wird mit speziellen hydraulischen Werkzeugen mechanisch gesichert, sodass weder Schweißen noch Rohrgewindeschneiden erforderlich sind. Dies macht es ideal für Umgebungen, in denen „Heißarbeiten“ (offene Flammen) verboten sind – wie Innenräume von Luxusgebäuden, geschlossene Technikräume und Brandschutz-Nachrüstprojekte – und verkürzen gleichzeitig die Montagezeit vor Ort erheblich und minimieren die durch menschliches Versagen verursachten Nacharbeitskosten.

3. Kompakter Butterfly-Griff für beengte Platzverhältnisse:

Im Gegensatz zu herkömmlichen langen Griffen, die viel Freiraum erfordern, passt der kompakte Schmetterlingsgriff problemlos in eingeschränkte Installationsbereiche wie Deckenkanäle, vertikale Rohrschächte und enge Gerätegehäuse. Der 90°-Kurzhubbetrieb ermöglicht eine schnelle und mühelose Steuerung bei Notfällen (z. B. Bränden oder Rohrbrüchen), gewährleistet eine gute Sicht bei Inspektionen und verringert das Risiko einer unbeabsichtigten Betätigung.

4. Hochdruckklasse PN16 und langlebige Dichtungsstruktur:

Der verdickte, geschmiedete Ventilkörper hält dem Nenndruck PN16 stabil stand und widersteht sofortigen Hochdruckstößen durch Start-Stopp-Zyklen von Sprinkler- oder Kesselsystemen. Ein dreifaches Dichtungsdesign – eine Kombination aus einem Edelstahl-Kompressionsring, einer zweischichtigen Silikondichtung und einem PTFE-Ventilsitz – gewährleistet Alterungs- und Verformungsbeständigkeit bei längerem Eintauchen in statischem Wasser und thermischen Wechseln und eliminiert effektiv Brandschutzrisiken, die mit verstecktem, langsamem Versickern verbunden sind.

5. Ausblassicherer Schaft mit Begrenzungsmechanismus:

Eine spezielle Verriegelungsschulter an der Basis des Vorbaus sichert seinen Federweg. Dies verhindert das Herausschleudern des Schafts, Leckagen an der Dichtung oder Blockieren während längerer statischer Standby-Zeiten oder häufiger Wasserdruckschwankungen im Brandschutznetz, wodurch die Häufigkeit zukünftiger Wartungsarbeiten erheblich reduziert wird.

Anwendungsszenarien

1. Gewerbliche/private Feuersprinkler-Rohrleitungssysteme:

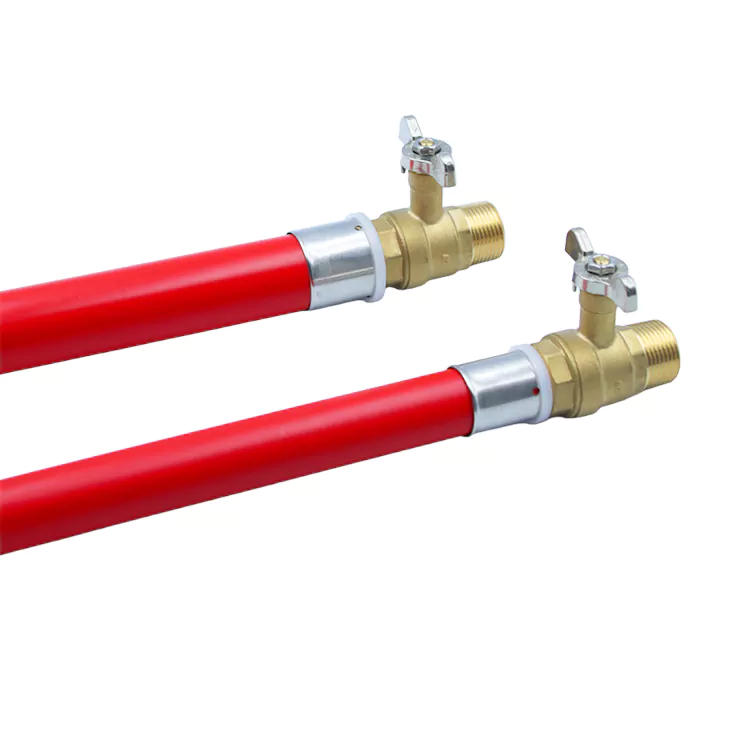

Ideal für Systeme mit dünnwandigen Edelstahl-Hauptrohren mit Pressverbindungen. Das Gewindeende des Ventils lässt sich direkt an Sprinklerköpfe mit Gewinde an Abzweiganschlüssen anschließen, wodurch Adapter oder Schweißen überflüssig werden. Dadurch eignet es sich perfekt für neue Brandschutzinstallationen in gehobenen Wohneinheiten und Einkaufskomplexen.

2. Edelstahlrohre für Fußbodenheizungen und Luftwärmepumpensysteme in Wohngebäuden:

Geeignet für den Anschluss dünnwandiger Fußbodenheizungsleitungen aus Edelstahl (über Pressverbindung) an Verteiler und Umwälzpumpen (über Schraubverbindungen). Das Design des Schmetterlingsgriffs passt gut in beengte Räume wie Fußbodenheizungsschränke oder an der Decke montierte Rohrleitungen, während das Ventil langfristigen Temperaturwechseln standhält.

3. Nachrüstung alternder Brandschutz- und Heizungsnetze:

Ideal für Standorte, an denen Heißarbeiten (Schweißen) nicht möglich sind. Das Press-Fit-Ende ermöglicht den schnellen Austausch defekter Ventile, während das Gewindeende an vorhandene Gewindeleitungen angeschlossen werden kann. Dadurch entfällt die Notwendigkeit, eingebettete Rohre zu demontieren, was den Bauaufwand und die Kosten drastisch reduziert.

4. Dünnwandige Edelstahlrohre für die industrielle Wasseraufbereitung und -zirkulation im kleinen Maßstab:

Verbindet Geräteauslässe mit Gewinde mit Zirkulationsrohren aus Edelstahl; Das Dual-Interface-Ventil gewährleistet eine nahtlose Integration zwischen den beiden Rohrtypen. Das bleifreie Ventilgehäuse erfüllt die Sicherheitsstandards für die Trinkwasserversorgung und das Design mit vollem Durchgang sorgt für stabile Durchflussraten.

Modellvergleich

1. Vergleich von Rohrdurchmessern und Anwendungsszenarien:

-  DN15/DN20: Fußbodenheizung für kleine Wohneinheiten und Sprinkler-Abzweigleitungen für einstöckige Geschäfte; zeichnet sich durch kleine Durchmesser und enge Einbauräume aus, wobei der Butterfly-Griff einen klaren Bedienvorteil bietet. DN25/DN32: Sprinklersteigleitungen für Wohnhochhäuser und Hauptleitungen für die Fußbodenheizung einzelner Einheiten; Standarddurchmesser für gewerbliche HVAC-Systeme und allgemeine Spezifikationen für Projektinventar. DN40/DN50: Zentrale Sprinklerleitungen für Einkaufszentren und Bürogebäude sowie Hauptzirkulationsleitungen für große Luftwärmepumpenanlagen; Entwickelt für Bedingungen mit hohem Durchfluss und hohem Druck, verfügt es über einen verdickten Ventilkörper für überlegene Druckbeständigkeit.

2. Dual-Interface-Struktur im Vergleich zu Kugelhähnen mit Einzelanschluss (Presssitz oder Außengewinde):

- Einpress-Kugelhahn mit Einzelanschluss: Nur mit Edelstahlrohren kompatibel; Ohne Adapter kann kein direkter Anschluss an Geräte mit Gewinde erfolgen, was das Risiko von Undichtigkeiten erhöht. Kugelhahn mit Außengewinde und Einzelanschluss: Erfordert ein Rohrgewinde; erfordert Heißarbeiten vor Ort und mehrere Verarbeitungsschritte, was die Installation in engen Rohrleitungsräumen erschwert. Dieser Dual-Interface-Kugelhahn aus Verbundwerkstoff: Kompatibel sowohl mit Edelstahl-Presssitzbaugruppen als auch mit Gewindeanschlüssen für Geräte; erfordert kein Schweißen oder zusätzliche Adapter, wodurch Installationseffizienz und Rohrleitungskompatibilität in Einklang gebracht werden.

3. Butterfly-Griff vs. herkömmlicher verlängerter Griff: Verlängerter Griff:

- Nimmt erheblichen seitlichen Platz ein; In abgehängten Decken oder engen Rohrschächten kann es durch Isolierung oder Blech behindert werden, sodass ein ordnungsgemäßes Öffnen und Schließen verhindert wird. Kompakter Schmetterlingsgriff: Verfügt über ein kompaktes Gesamtprofil, das eine vollständige Isolierung des Ventilkörpers ermöglicht, wobei nur der Griff leicht freiliegt; gewährleistet einen ungehinderten Betrieb in engen, geschlossenen Räumen und ermöglicht eine schnellere Notabschaltung des Wassers.

Umfassende mehrstufige Qualitätssicherung

1. Rohstoffprüfung vor der Produktion

HPb59-1-Messingknüppel werden Charge für Charge einer Spektralanalyse unterzogen, um die Bleifreiheit, Druckbeständigkeit und Entzinkungsbeständigkeit streng zu kontrollieren. Einpressringe und Silikondichtungen aus Edelstahl werden getrennten hydrostatischen Hochdrucktests und zyklischen Alterungstests bei hohen/niedrigen Temperaturen unterzogen, um Komponenten auszusortieren, die anfällig für vorzeitigen Ausfall sind.

2. 100 % umfassende Leistungsprüfung der fertigen Produkte

Jeder Press-Kugelhahn aus Messing mit Schmetterlingsgriff und Außengewinde wird einem hydrostatischen Hochdruck-Gehäusetest, einem blasenbasierten Luftdichtheitstest und einem Öffnungs-/Schließ-Haltbarkeitstest mit 10.000 Zyklen unterzogen, um Druckgrenzen, Dichtungsstabilität und Betriebsdauer vollständig zu überprüfen.

3. Spezielle Präzisionsüberprüfung für Doppelverbindungen

Koaxialität und Gewindepassung werden bei den Außengewinden individuell geprüft; Die Fehlererkennung erfolgt an den Schweißnähten der Presshülse und am Sitz des Kompressionsrings. Durch diese Maßnahmen werden häufig auftretende Rohrleitungsausfälle wie Gewindeleckagen und Rohrablösungen gezielt verhindert.

4. Durchgängige Chargenrückverfolgbarkeit und -kontrolle

Jedes Ventil ist mit einem eindeutigen Chargencode lasermarkiert. Daten aus allen Produktionsphasen – Schmieden, Bearbeitung, Komponentenmontage und Endkontrolle – werden dauerhaft archiviert und ermöglichen so eine schnelle Rückverfolgbarkeit und Lösungsfindung, falls Qualitätsprobleme auftreten.

Standardisierte Kundendienstrichtlinien

1. Persönliche technische Anleitung für die Installation

Professionelle Techniker bieten umfassende praktische Anleitungen zu den Themen Schneiden von Edelstahlrohren, hydraulische Druckregelung bei Pressverbindungen, Standards für die Montage von Außengewinden, abschnittsweise Hochdrucktests des Rohrleitungsnetzes und spezifische Fehlerbehebungsprotokolle für Presspass- und Gewindeverbindungen, wodurch Nacharbeiten bei der Inbetriebnahme vor Ort minimiert werden.

2. Mehrsprachiger Support rund um die Uhr für globale Kunden

Ein mehrsprachiges Kundendienstteam berücksichtigt globale Zeitzonen und gewährleistet schnelle Antworten auf Anfragen zur Produktauswahl für bestimmte Betriebsbedingungen, Statusaktualisierungen von Großbestellungen und Kundendienstanfragen von ausländischen Auftragnehmern und Sanitärgroßhändlern und erleichtert so eine nahtlose grenzüberschreitende Kommunikation.

3. Maßgeschneiderte Lösungen für Großprojekte

Für Großprojekte – wie zentrale Sprinkleranlagen in Einkaufszentren, Fußbodenheizungen in Wohngebäuden oder groß angelegte Wasseraufbereitungsanlagen – bieten wir maßgeschneiderte Produktauswahlpläne auf der Grundlage von Rohrleitungsdruckparametern und Rohrdurchmesseranforderungen und optimieren so das gesamte Rohrleitungsnetzlayout und die Inventarlisten.

4. Stabile Versorgung mit OEM-Ersatzteilen

Wir sorgen für eine langfristige und kontinuierliche Versorgung mit einzelnen Verschleißteilen – wie Edelstahl-Pressringen, alterungsbeständigen Silikondichtungen und Butterfly-Griffen. Dies ermöglicht den Austausch bestimmter verschlissener Teile, anstatt das gesamte Ventil wegzuwerfen, was die Kosten für langfristige Wartung und Verbrauchsmaterialien erheblich reduziert.

5. 12 Monate OEM-Garantie

Für alle Produkte gilt standardmäßig eine 12-monatige OEM-Garantie, die Materialfehler und Herstellungsprobleme (z. B. Schmiede- oder Montagefehler) abdeckt. Zu den behandelten Problemen gehören Risse im Ventilgehäuse, Undichtigkeiten aufgrund werkseitiger Montage, mangelhafte Gewindegenauigkeit und Versagen der Pressringdichtung; Kostenlose technische Beratung und OEM-Ersatzteile werden bereitgestellt.

Zertifizierungen und Qualifikationen

1. Materialprüfdokumente: Spektroskopischer Analysebericht für HPb59-1-Messing; Spezielle Temperatur- und Druckbeständigkeitstestberichte für Edelstahl-Pressringe und Silikondichtungen.

2. Leistungsberichte zum fertigen Produkt: Aufzeichnungen über werkseitige hydrostatische Drucktests für das Ventilgehäuse; Luftdichtheits-/Leckagetestberichte; Haltbarkeitstestaufzeichnungen (mehr als 10.000 Zyklen); Fehlererkennungsberichte für Einpressanschlüsse.

3. Internationale Compliance-Zertifizierungen: CE-Produktsicherheitszertifizierung, Einhaltung der Import- und Zollabfertigungsstandards für Sanitär- und Brandschutzarmaturen in den meisten Ländern weltweit.

4. Projektabnahmedokumentation: OEM-Konformitätszertifikat und Aufzeichnungen zur Chargenrückverfolgbarkeit; stellt alle notwendigen Unterlagen für die Abnahme von Brandschutz- und HVAC-Projekten im Inland sowie für die Ausschreibung und Registrierung von Projekten im Ausland bereit.

FAQ

F1: Was sind die Hauptvorteile des Messing-Kugelhahns mit Press-Schmetterlingsgriff und Außengewinde im Vergleich zu Ventilen mit Einzelanschluss?

A: Standard-Einzelpress-Kugelhähne werden nur an Edelstahlrohre angeschlossen; Für den Anschluss an Sprinklerköpfe mit Gewinde oder Umwälzpumpen sind Adapter erforderlich, wodurch zusätzliche potenzielle Leckstellen entstehen. Kugelhähne mit reinem Außengewinde erfordern das Gewindeschneiden vor Ort, ein umständlicher Vorgang, bei dem aufgrund der Heißarbeit Brandgefahr besteht. Dieses Produkt verfügt über ein integriertes Dual-Interface-Design, das den Anschluss eines einzelnen Ventils an zwei verschiedene Rohrleitungstypen ohne Adapter oder Schweißen ermöglicht. Dies reduziert die Lagervielfalt, vereinfacht die Montage vor Ort, verringert das Risiko von Rohrleitungslecks und ist ideal für Neubau- und Renovierungsprojekte mit Hybrid-Rohrleitungssystemen.

F2: Kommt es an der Verbindungsstelle, die durch hydraulisches Pressen hergestellt wird, zu einer Rohrablösung oder zu Undichtigkeiten, wenn das Gerät längere Zeit statischem Wasser in einem Brandschutzsystem ausgesetzt ist?

A: Nein. Das Produkt verfügt über einen hochfesten Edelstahl-Sicherungsring und eine zweischichtige, alterungsbeständige Silikondichtung. Nach dem hydraulischen Einpressen greift der Sicherungsring gleichmäßig in die Edelstahlrohrwand ein und verteilt die Spannung gleichmäßig, um Verformungen durch lokale Druckpunkte zu verhindern. Die Silikondichtung wurde Tausenden von Stunden statischen Alterungstests durch Eintauchen in Wasser unterzogen und ist daher für die langfristigen statischen Bedingungen von Brandschutz-Rohrleitungsnetzen geeignet. Darüber hinaus wird jede Pressverbindung vor Verlassen des Werks einer zerstörungsfreien Prüfung unterzogen, wodurch Brandschutzrisiken wie Rohrablösung oder langsame Leckage an der Quelle wirksam ausgeschlossen werden.

F3: Erfüllt die Druckstufe PN16 die Anforderungen für Sprinklerrohrnetze in gewerblichen Hochhäusern?

A: Es ist vollständig kompatibel. Der Ventilkörper ist als einzelne Einheit aus verdicktem HPb59-1-Messing geschmiedet und wird vor dem Versand einer zerstörenden PN16-Hochdruckprüfung unterzogen. Es widersteht zuverlässig dem konstanten Druck von Hochhaus-Sprinklersystemen und den vorübergehenden Hochdruckstößen, die durch Start-Stopp-Zyklen von Pumpen verursacht werden, und erfüllt sowohl nationale als auch internationale Akzeptanzstandards für Brandschutzrohrleitungsprojekte.

F4: Wird der kurze Schmetterlingsgriff in engen Räumen wie schmalen Deckenhohlräumen oder vertikalen Rohrschächten blockiert oder kann er nicht betätigt werden?

A: Nein. Der Schmetterlingsgriff ist kompakt, sodass der Presspassungsabschnitt des Ventilkörpers vollständig mit Isoliermaterial umwickelt werden kann, während nur der Griff leicht nach außen ragt, was einen minimalen Betriebsspielraum erfordert. Sein 90°-Kurzhub-Design ermöglicht das Umschalten zwischen geöffnetem und geschlossenem Zustand mit einem einfachen Handgriff und gewährleistet einen ungehinderten Betrieb innerhalb der Standardabstände von Rohrschächten und Deckenhohlräumen ohne Behinderung durch Blech oder Isolierung.
