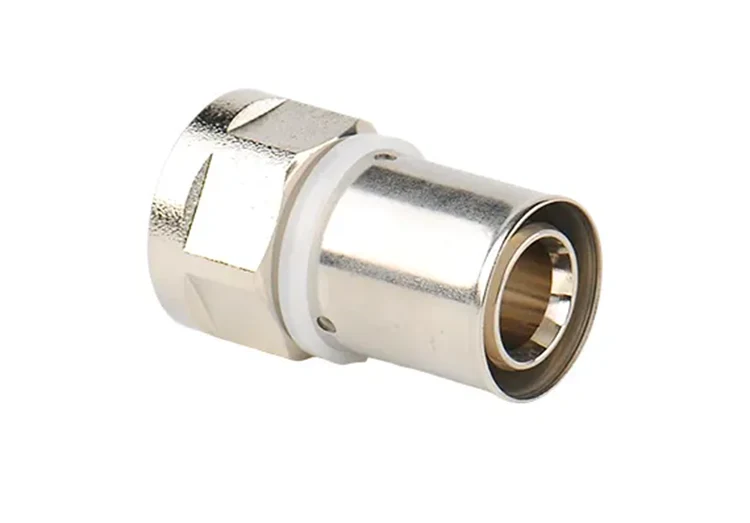

Press-Fit-Anschluss aus Messing mit Innengewinde

Dieser Presspassungsverbinder aus Messing mit Innengewinde ist ein optimierter Übergangsanschluss, der einen Standard-Presspassanschluss mit einer präzisen Innengewindestruktur integriert. Es macht zusätzliche Adapter überflüssig und ermöglicht nahtlose Verbindungen zwischen Kupfer- oder Edelstahlrohren und verschiedenen Sanitärkomponenten mit Gewinde.

Der aus geschmiedetem DZR-Messing gefertigte Steckverbinder verfügt über CNC-präzisionsgefertigte Kernkomponenten und verwendet hochtemperaturbeständige EPDM-Dichtungsringe. Durch das Kaltpressverfahren entsteht eine sichere, verschlossene Dichtung, die Betriebsschwankungen standhält und Undichtigkeiten verhindert. Die Installation ist sicher und effizient – ​​es sind keine Heißarbeiten oder Schweißarbeiten erforderlich – und das kompakte Design passt problemlos in enge oder verborgene Räume. Es ist äußerst vielseitig und eignet sich für Wasseraufbereitungssysteme in Privathaushalten, Zentralheizungen und Niederdruck-Industrieflüssigkeitsleitungen, was es zur idealen Wahl sowohl für Neuinstallationen als auch für Renovierungsprojekte macht.

Technische Parameter

Material, Handwerkskunst und Haltbarkeit

1. DZR-geschmiedetes Messing-Basismaterial

Das aus hochwertigen, korrosionsbeständigen geschmiedeten Messingknüppeln gefertigte Material ist dicht und gleichmäßig. Es verhindert wirksam die Entzinkung und Rostbildung, die mit einem langfristigen Wasserfluss einhergehen, erfüllt die Sicherheitsstandards für Trinkwasserleitungen und ist für den kontinuierlichen Langzeitbetrieb geeignet.

2. Präzisions-CNC-Bearbeitung

Gewindeprofile, Dichtungsnuten und Rohreinführzonen werden mit CNC-Technik präzise bearbeitet. Dadurch werden konsistente Maßtoleranzen, ein präziser Gewindeeingriff und eine dichte Presspassung gewährleistet, wodurch Montagelücken auf Fertigungsebene vermieden werden.

3. Salzsprühnebel und Alterungsbeständigkeit

Sowohl Rohstoffe als auch Fertigprodukte werden strengen Korrosions- und Alterungstests unterzogen. Der Steckverbinder widersteht komplexen Umgebungen – wie beispielsweise feuchten Rohrschächten, Temperaturschwankungen und Flüssigkeitserosion – und widersteht Oxidation, Ablagerungen und strukturellen Schäden im Langzeitgebrauch.

Vorteile der integrierten Adapterstruktur

1. Das Doppelfunktionsdesign vereinfacht die Verrohrung

Integriert Pressverbindung und Innengewinde-Adaption in einer einzigen Einheit, wodurch mehrere Anschlusssegmente überflüssig werden, die Anzahl der Verbindungen reduziert und potenzielle Leckstellen deutlich minimiert werden.

2. Universelle Spezifikationen für breite Kompatibilität

Verfügt über standardisierte Innengewinde, die den direkten Anschluss an gängige Gewindegeräte wie Ventile, Wasserzähler und Fußbodenheizungen ermöglichen, ohne dass kundenspezifische Teile erforderlich sind, was eine bessere Kompatibilität bei Beschaffung und Installation gewährleistet.

3. Kompaktes Profil, ideal für verdeckte Installationen

Die stromlinienförmige, kompakte Struktur spart Platz und passt perfekt in eingeschränkte Installationsbereiche, wie z. B. eingebettete Wandhohlräume, Deckenhohlräume und enge Rohrschächte.

Hochtemperaturbeständiges, auslaufsicheres Dichtungssystem

1. Spezielle Hochtemperatur-EPDM-Dichtung

Verwendet einen kundenspezifischen EPDM-Dichtungsring, der hohen Temperaturen, Verformung und Alterung standhält; Es widersteht der Warmwasserzirkulation einer Fußbodenheizung und dem Temperaturwechsel (Wechsel heiß/kalt), ohne auszuhärten oder zu reißen.

2. Sicherer Press-Fit-Verriegelungsmechanismus

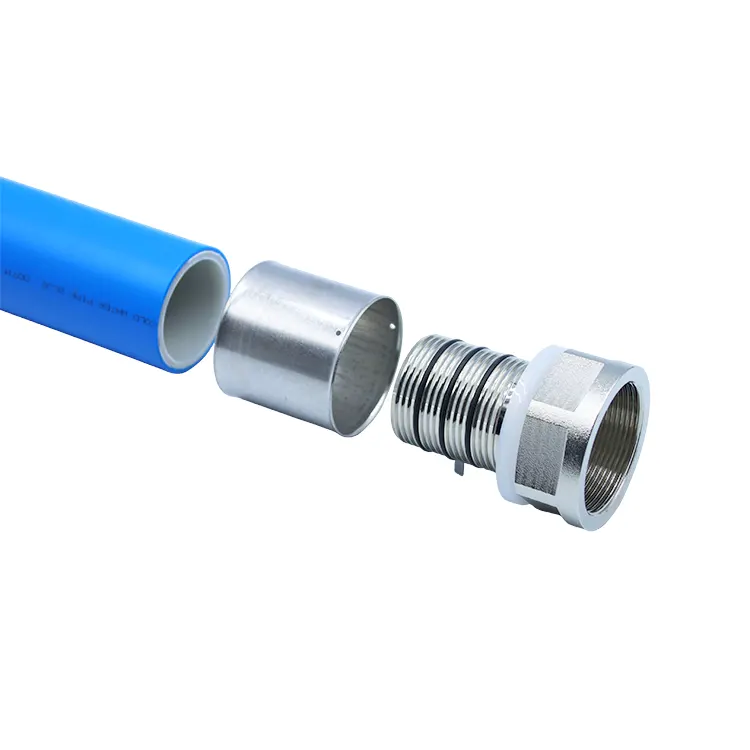

Durch die herkömmliche Kaltpressumformung entsteht eine feste, ineinandergreifende Verbindung zwischen der Armatur, dem Rohr und der Dichtung, wodurch eine sichere, verriegelte Struktur entsteht, die langfristigen Wasserdruckschwankungen und Temperaturzyklen standhält.

3. Dichtungsdesign, das keine zusätzlichen Verbrauchsmaterialien erfordert

Verlässt sich auf ein duales Schutzsystem, das strukturelle Verriegelung und einen Dichtungsring kombiniert; macht Hilfsmaterialien wie PTFE-Band oder Dichtmittel überflüssig, was die Materialkosten senkt und eine zuverlässigere Dichtungsstabilität gewährleistet.

Praktischer Wert der kaltgepressten, schweißfreien Installation

1. Keine offenen Flammen; beseitigt Sicherheitsrisiken

Verwendet durchgehend ein Kaltfließpressverfahren, wodurch herkömmliche Schweiß- oder Klebeschritte entfallen; Erzeugt weder Funken noch große Hitze, wodurch sich der Messing-Presssteckverbinder mit Innengewinde für hochwertige Innenausbauten, geschlossene Technikräume und feuergeschützte Standorte eignet.

2. Schnelle Montage mit Standardwerkzeugen

Kompatibel mit branchenüblichen Einpresswerkzeugen; ermöglicht es einem einzelnen Techniker, die Montage schnell abzuschließen, was die Installationszeit pro Punkt erheblich verkürzt und die Arbeitskosten bei Großprojekten effektiv senkt.

3. Hohe Einbautoleranz

Durch den standardisierten Aufbau und die hohe Kompatibilität entfallen komplexe Anpassungen; Der Installationsprozess ist einfach und standardisiert und verhindert effektiv Ausrichtungsfehler oder Dichtungsprobleme, die durch menschliches Versagen verursacht werden.

Kompatible Rohrleitungen und vielfältige Anwendungsszenarien

1. Wasseraufbereitungs- und Versorgungssysteme für Privathaushalte

Geeignet für den Anschluss von Leitungen für Leitungswasser und Warmwasser im ganzen Haus; Das Material ist sicher, da es keine Auslaugung gibt, und die verdeckte Installation ist stabil und langlebig und erfüllt die Anforderungen an einen langfristigen, geräuschlosen und leckagefreien Betrieb in Häusern.

2. Fußbodenheizungs- und Zentralheizungsprojekte

Kompatibel mit Fußbodenheizungen in Privathaushalten und gewerblichen Zentralheizungsleitungen, die an Gewindegeräte angeschlossen werden; Die hochtemperaturbeständige Dichtungsstruktur eignet sich für Bedingungen mit langfristiger Hochtemperaturzirkulation und häufigen Start-Stopp-Zyklen.

3. Nachrüstung gewerblicher HVAC-Rohrleitungen

Geeignet für den Anschluss von Kalt- und Warmwasserleitungen in zentralen Klimaanlagen von Bürogebäuden und Einkaufszentren; Die Struktur ist stabil und weist einen geringen Druckverlust auf, was sie ideal für gewerbliche Rohrleitungssysteme macht, die einen Hochfrequenz-Dauerbetrieb erfordern.

4. Niederdruck-Industrieflüssigkeitsleitungen

Geeignet für Fabrikrohrleitungen, die Frischwasser bei Umgebungstemperatur oder zirkulierende Flüssigkeiten mit niedrigem Druck transportieren; zeichnet sich durch Korrosionsbeständigkeit und stabile Druckbeherrschung aus und erfüllt die Standards für leichte industrielle Rohrleitungsverbindungen.

Vergleichs- und Auswahlhilfe: Fittings mit Innengewinde vs. Fittings mit Außengewinde

1. Strukturelle Unterschiede

Anschlüsse mit Innengewinde verfügen über Innengewinde zum Anschluss an Ventile, Instrumente oder Geräteenden mit Außengewinde; Das versenkte Gewindedesign schützt vor versehentlichem Aufprall oder Beschädigung. Fittings mit Außengewinde verfügen über Außengewinde zum Anschluss an Fittings mit Innengewinde; Die freiliegenden Gewinde sind anfälliger für Verschleiß durch äußere Kräfte. Wählen Sie Anschlüsse mit Innengewinde für enge, verborgene Räume. Anschlüsse mit Außengewinde eignen sich für freiliegende, offene Rohrleitungsanordnungen.

2. Unterschiede in der Haltbarkeit von Dichtungen

Innengewinde bieten tiefen Eingriff und starke Kapselung; In Kombination mit einer Presspassungsstruktur sorgen sie für eine ausgewogene Gesamtabdichtung und widerstehen einer Lockerung bei Temperaturwechseln (wechselnde heiße und kalte Bedingungen), was sie ideal für Fußbodenheizungen und langfristige Hochtemperaturrohrleitungen macht. Außengewinde sind in langfristig feuchten Umgebungen exponiert und neigen zu leichter Oxidation, wodurch sie besser für Wasserversorgungsleitungen mit Umgebungstemperatur geeignet sind.

3. Unterschiede bei Installation und Wartung

Einpressanschlüsse mit Innengewinde bieten eine bündige, nahtlose Passung mit der Ausrüstung und sorgen für eine saubere Rohrleitungsanordnung; Die Gewinde sind bei Demontage und Wartung weniger anfällig für Verschleiß. Steckverbinder mit Außengewinde benötigen mehr Freiraum für die Installation und Demontage, und die Gewinde sind in Situationen, in denen häufige Wartung erforderlich ist, anfälliger für Abisolieren. Modelle mit Innengewinde sind die bevorzugte Wahl für Projekte, die häufige Änderungen oder Wartungsarbeiten erfordern.

4. Auswahlempfehlungen

Für Verbindungen am Ende der Rohrleitung (z. B. Ventile, Wasserzähler, Fußbodenheizungsanlagen) sind Pressverbindungen mit Innengewinde zu verwenden. Verwenden Sie Presspassverbinder mit Außengewinde für Gewindeübergänge in der Mittellinie oder Verbindungen zu Fittings mit Innengewinde. Für Hochtemperatur-Heizsysteme und verdeckte/eingebettete Rohrleitungen werden vorrangig Anschlüsse mit Innengewinde verwendet, während Anschlüsse mit Außengewinde je nach Bedarf für freiliegende Wasserversorgungsleitungen mit Umgebungstemperatur ausgewählt werden können.

Mehrstufiges, verfeinertes Qualitätskontrollsystem

1. Materialinspektion vor der Produktion

Strenge Prüfung der Zusammensetzung des Messingrohmaterials und der Haltbarkeit des Dichtungsrings vor der Produktion; Materialanalysen und Korrosionsschutztests werden durchgeführt, um minderwertige Rohstoffe an der Quelle zu eliminieren.

2. Massenproduktionsbemusterung in Echtzeit

Während der Produktion werden stündlich stichprobenartige Maßprüfungen durchgeführt, um die Gewindegenauigkeit, die Einführtiefe und die Nuttoleranzen präzise zu kontrollieren und so einheitliche Spezifikationen über alle Produktchargen hinweg sicherzustellen.

3. Umfassende Überprüfung des fertigen Produkts

Jedes fertige Produkt wird einer Luftdichtheitsprüfung, einer Presssitz-Sicherheitsprüfung und einem Salzsprühnebel-Korrosionsschutz-/Alterungstest unterzogen. Mehrere Siebschritte eliminieren das Risiko von Leckagen, Lockerungen oder Korrosion.

4. Rückverfolgbarkeit und Archivierung der gesamten Charge

Produktionsprotokolle, Testdaten und Produktchargennummern werden dauerhaft archiviert und ermöglichen so eine vollständige Rückverfolgbarkeit der Prozessqualität vom Rohmaterial bis zum Versand des fertigen Produkts.

Umfassende Qualifikationen und After-Sales-Support über den gesamten Lebenszyklus

1. Vollständige Compliance-Dokumentation

Der Presspassungsverbinder aus Messing mit Innengewinde wird mit Materialtestberichten, Konformitätszertifikaten, Daten zu Korrosionsschutz-/Alterungstests und offiziellen Ursprungszertifikaten geliefert und erfüllt alle Anforderungen für die Annahme von inländischen Projekten und die Zollabfertigung in Übersee.

2. Standardisierte Installationsanleitung

Bereitstellung von Richtlinien zu Press-Fit-Betriebsstandards, Gewindeverbindungstechniken und der Optimierung des Rohrleitungslayouts, um Installationsprobleme wie Montagefehler oder Dichtungsausfälle proaktiv zu verhindern.

3. Schnelle Betriebs- und Wartungsdienste vor Ort

Bieten Sie in Echtzeit gezielte Lösungen für Montagefehler und Rohrleitungskompatibilitätsprobleme und beseitigen Sie bauliche Hindernisse effizient, um die erfolgreiche Umsetzung des Projekts sicherzustellen.
