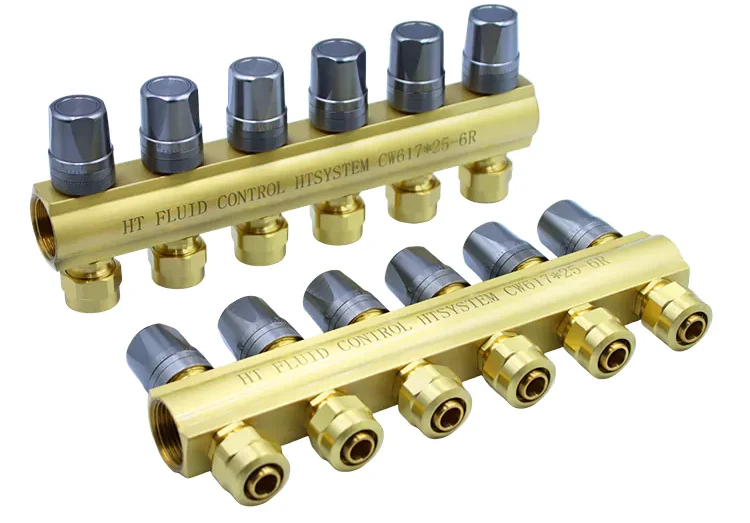

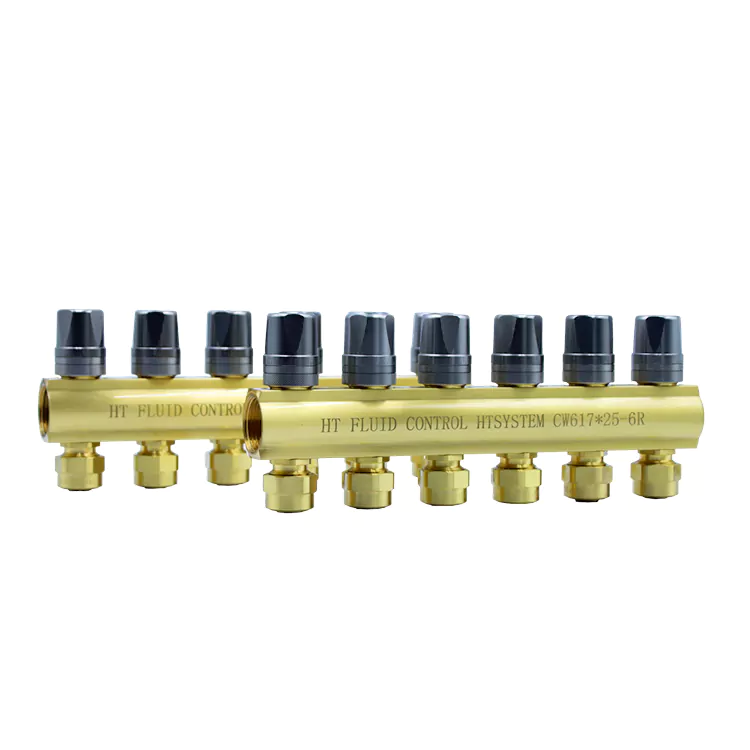

Integrierter Messingverteiler für Fußbodenheizungsrohre

Während des Baus und des langfristigen Betriebs des Fußbodenheizungssystems treten bei herkömmlichen Split-Verteilerventilen häufig mehrere Probleme auf, wie z. B. verstreute Komponenten, komplizierte Montageverfahren, ungewöhnliche Gasansammlungen und Geräusche in den Rohrleitungen, die Notwendigkeit, das gesamte System für die Wartung einer einzelnen Leitung abzuschalten, und Wasseraustritt während des Hochtemperaturbetriebs.

Dieser integrierte Messingverteiler für Fußbodenheizungsschläuche ist ein integriertes Verteilerventil, das speziell für das Wasser-Fußbodenheizungssystem entwickelt wurde. Es wird durch Schmieden von dickem HPb59-Messing in einem Stück hergestellt und ist werkseitig mit drei Kernfunktionskomponenten ausgestattet: einem automatischen Auslassventil, einem Bodenauslassventil und einem unabhängigen Kugelhahn zur Zweigeinstellung. Eine punktuelle Montage vor Ort entfällt, wodurch sich die Installationszeit der Fußbodenheizung deutlich verkürzt.

Die internen präzisen Strömungskanäle verteilen den Heizwasserfluss gleichmäßig und reduzieren so die Geräusche des Rohrleitungswasserflusses. Es ist mit einer hochtemperaturbeständigen Silikondichtung ausgestattet, die das ganze Jahr über eine stabile Abdichtung und keine Leckage unter allen Bedingungen der Wasserzirkulation bei hohen Temperaturen gewährleistet.

Das Produkt bietet mehrere Branchenspezifikationen zur Auswahl, mit einer kompakten Gesamtstruktur, die Installationsraum für die Box spart, und einer polierten Oberfläche zum Rostschutz. Es eignet sich für die Dekoration von Wohnhäusern, Gewerbeflächen, Bürogebäuden und verschiedenen Wasser-Fußbodenheizungsprojekten, wobei die Gleichmäßigkeit der Heiztemperatur, der Installationskomfort und die langfristige Haltbarkeit der Abdichtung berücksichtigt werden.

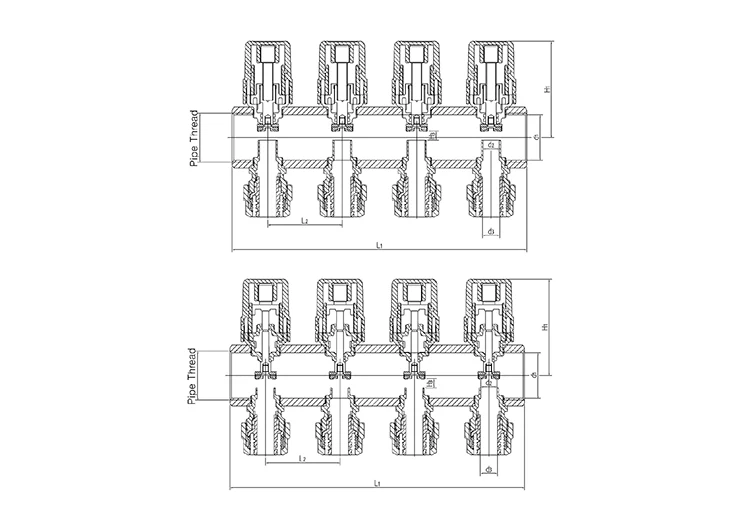

Technische Parameter

Was ist der integrierte Messingverteiler für Fußbodenheizungsrohre?

Der integrierte Messingverteiler für Fußbodenheizungsrohre ist ein gelber Kupferverteiler mit integrierter und integrierter Struktur, der speziell für Fußbodenheizungsrohre entwickelt wurde. Es unterscheidet sich von herkömmlichen separaten und zusammengebauten Verteilerventilen. Es wird mit allen notwendigen Komponenten für Abluft-, Entwässerungs- und Zweigregelkugelhähne vormontiert geliefert und dient speziell der Verteilung und Rückgewinnung des Heizungszirkulationswassers in der Wasser-Fußbodenheizung.

Es ist mit den gängigen Fußbodenheizungsrohren auf dem Markt kompatibel, einschließlich PEX-Fußbodenheizungsrohren und PEX-AL-PEX-Aluminium-Kunststoff-Verbundheizrohren. Die branchenübergreifenden Spezifikationen decken den Bedarf kleiner Heimdekorationsprojekte und großer gewerblicher Heizprojekte ab.

Das Gerät ist mit drei Standardkomponenten ausgestattet: einem oberen automatischen Ablassventil, einem unteren Ablassventil und einem separaten Schaltkugelhahn für jeden Zweig. Dieser einzelne Gerätesatz kann gleichzeitig vier Grundfunktionen erfüllen: Wasserflussverteilung, Rohrabsaugung, Schmutzableitung und unabhängige Ein-/Aus-Steuerung jedes Zweigs.

Produktfunktion und Anwendungsszenarien

(1) Kernfunktion des Heizsystems

1. Ausgewogene Verteilung des Heizwasserflusses: Die internen präzisen Kanäle leiten das Warmwasser gleichmäßig an jeden Abschnitt der Fußbodenheizungsrohre weiter, wodurch ein übermäßiger oder unzureichender Wasserfluss in einer einzelnen Leitung vermieden wird, eine gleichmäßige Heiztemperatur im ganzen Haus gewährleistet und lokale Temperaturungleichgewichte reduziert werden.

2. Schnelles Ablassen der Luft in den Rohren: Das integrierte automatische Ablassventil lässt die angesammelte Luft in den Rohren der Fußbodenheizung kontinuierlich ab, eliminiert ungewöhnliche Geräusche, die durch Stöße des Wasserflusses verursacht werden, und verhindert Luftblockaden, die zu einer Stagnation der Heizungszirkulation führen.

3. Regelmäßige Entleerung und Reinigung der Rohre zur Entfernung von Verunreinigungen: Das am Boden integrierte Ablassventil kann regelmäßig Sedimente, Rost und andere Verunreinigungen in den Rohren entfernen, wodurch eine Verstopfung der Fußbodenheizungsrohre verhindert und eine reibungslose Zirkulation des Heizwassers gewährleistet wird.

4. Unabhängige Abschaltung jeder Leitung, ohne die Heizung des gesamten Hauses zu beeinträchtigen: Jede Rohrleitung ist mit einem unabhängigen Regelkugelhahn ausgestattet. Wenn das Rohr verstopft oder undicht ist und gewartet werden muss, kann nur der fehlerhafte Abzweig abgesperrt werden, ohne dass das gesamte Fußbodenheizungssystem abgeschaltet werden muss, was die Auswirkungen auf Betrieb und Wartung erheblich reduziert.

(2) Detaillierte Anpassung von Anwendungsszenarien

1. Wasser-Fußbodenheizungssystem für Privathaushalte: Für die Renovierung von Fußbodenheizungen im ganzen Haus oder für Neubauprojekte in gewerblichen Wohnungen und selbst gebauten Häusern eignet sich das kompakte Gehäuse für kleine Fußbodenheizungskästen für Privathaushalte und ist mit den herkömmlichen Spezifikationen von 2–6 Leitungen für kleine Häuser und 8–12 Leitungen für große Häuser kompatibel.

2. Ladenheizungsprojekt an der Straßenfront: Großflächige Fußbodenheizungsinstallation für Geschäfte und Restaurants, Multi-Line-Spezifikationen eignen sich für große Freiflächen, um den Bedarf an Temperaturregelung in verschiedenen Zonen zu decken, und das integrierte Zubehör verkürzt die Montagezeit vor Ort und verkürzt die Dekorationszeit des Ladens.

3. Gewerbliche Heizprojekte in Bürogebäuden und Bürogebäuden: Zentralisiertes Fußbodenheizungssystem in mehrstöckigen Bürogebäuden, das den einheitlichen Batch-Einkauf unterstützt, die Anzahl der Abzweigleitungen entsprechend der Etagenaufteilung anpasst und vollständige technische Abnahmequalifikationen bereitstellt, geeignet für groß angelegte HVAC-Ausschreibungsprojekte.

Materialvorteile

1. Der Hauptkörper ist aus HPb59-Messing in einem Stück geschmiedet und geformt.

Die Wandstärke des Ventilkörpers ist erhöht und das Material ist dicht, ohne Sandlöcher oder Poren. HPb59-Messing verfügt von Natur aus über hervorragende Antioxidations- und Korrosionsschutzeigenschaften. Es ist beim Transport von Heizwasser mit hoher Temperatur über einen längeren Zeitraum nicht anfällig für Korrosion oder Perforation und eignet sich daher für die kontinuierliche Zirkulation der Heizungsanlage das ganze Jahr über. Die Oberfläche ist zum Schutz vor Rost fein poliert und neigt nicht zur Ansammlung von Zunder oder Flecken, was zu einem gepflegten und langlebigen Erscheinungsbild führt.

2. Hochtemperaturbeständige Silikonkautschuk-Dichtung

Das dazugehörige spezielle Dichtungszubehör aus Silikonkautschuk unterscheidet sich von gewöhnlichen Gummidichtungen. Sie halten der langfristigen Hochtemperatur-Wasserzirkulation des Heizsystems stand und neigen nicht zu Verhärtung, Rissbildung oder Schrumpfverformung. Bei langfristiger Verwendung bleibt eine dichte Abdichtung erhalten, wodurch das Risiko eines Wasseraustritts an der Abzweigschnittstelle des Verteilers eliminiert wird.

3. Langlebige Materialien für passendes Funktionszubehör

Der Abzweigkugelhahn besteht aus einem Messinggehäuse in Kombination mit einem Fluorkautschuk-Dichtsitz. Es funktioniert reibungslos und leckt auch nach zehntausenden Öffnungen und Schließungen nicht. Die inneren Ventilkerne des automatischen Entlüftungsventils und des Abwasserventils sind korrosionsbeständig und halten den Verunreinigungen im Heizungswasser und den wechselnden Temperaturwechseln zwischen heiß und kalt stand, ohne zu klemmen oder auszufallen.

Qualitätskontrolle und Vorteile

1. Präspektrale Detektion von Rohstoffen

Alle HPb59-Messingknüppel werden Charge für Charge einer spektralen Zusammensetzungsprüfung unterzogen. Der Bleigehalt, der Entzinkungsschutz, die Hochtemperaturbeständigkeit und die Korrosionsbeständigkeitsindikatoren des Materials werden streng überprüft. Für Silikonkautschuk-Dichtungsdichtungen und Abzweigkugelhähne werden zyklische Hochtemperaturbeständigkeits- und Wasserdruck-Leckagetests separat durchgeführt, um Risiken der Alterung und Undichtigkeit von Komponenten auszuschließen.

2. 100 % umfassende Leistungsprüfung der fertigen Produkte

Jeder integrierte Wasserverteiler besteht drei grundlegende Tests: Gesamtwasserdruckbeständigkeit des Gehäuses, Erkennung von Blasenlecks und Gleichgewicht der Wasserflussverteilung in mehreren Pfaden. Darüber hinaus werden spezielle Prüfungen der Koaxialität der Abzweiggewinde und des reibungslosen Öffnens und Schließens des Kugelhahns durchgeführt, um häufige Fehler wie Gewindelecks, ungleichmäßige Wasserflussverteilung und Ventilblockaden unter Hochtemperatur-Erwärmungsbedingungen gezielt zu vermeiden.

3. Vollständige Rückverfolgbarkeit der Chargencodierung

In jeden Verteiler-Wasserverteiler ist ein einzigartiger, unabhängiger Chargencode eingraviert. Die Daten des Produktionsprozesses aus Schmieden, Zerspanen, Baugruppenmontage und Prüfung werden archiviert und sind lückenlos nachvollziehbar. Während des Versands können gleichzeitig ein Bericht zur spektralen Erkennung des Gelbmessing-Materials und ein Qualitätszertifikat für den Wasserdruck und die Luftdichtheit im Werk bereitgestellt werden, wodurch die Anforderungen für die Abnahme von Fußbodenheizungen für Heimtextilien, die Ausschreibung für gewerbliche HVAC-Projekte und die Einreichung der Fertigstellung vollständig erfüllt werden.

4. Einzigartiger Qualitätskontrollvorteil der integrierten Integrationsstruktur

Alle Abluft-, Entwässerungs- und Abzweigkugelhähne sind standardisiert vorinstalliert und im Werk auf Dichtheit geprüft. Im Vergleich zur vereinzelten Montage separater Verteiler-Wasserverteiler vor Ort werden dadurch die Leckagerisiken durch menschliche Montagefehler deutlich reduziert. Die versiegelte Leistung der Fabrik ist einheitlich und stabil, und am Projektstandort gibt es keine Installations-Debugging-Schwelle.

After-Sales-Garantie

Wir haben einen speziellen Qualitätsprüfungsprozess für Heizungsrohrverbindungsstücke etabliert. Die Rohstoffe Messing werden Charge für Charge einer Spektralprüfung unterzogen. Hochtemperatur-Dichtungskomponenten und Abzweigkugelhähne werden Hochtemperatur-Wechsel- und Wasserdruckleckage-Haltbarkeitstests unterzogen. Alle fertigen Produkte werden umfassenden Wasserdruck- und Luftdichtheitstests unterzogen, und die Gewindekoaxialität der Abzweigventile sowie die reibungslose Öffnung und Schließung der Ventile werden überprüft, um ein Wasserleck bei Hochtemperatur-Heizbedingungen zu verhindern.

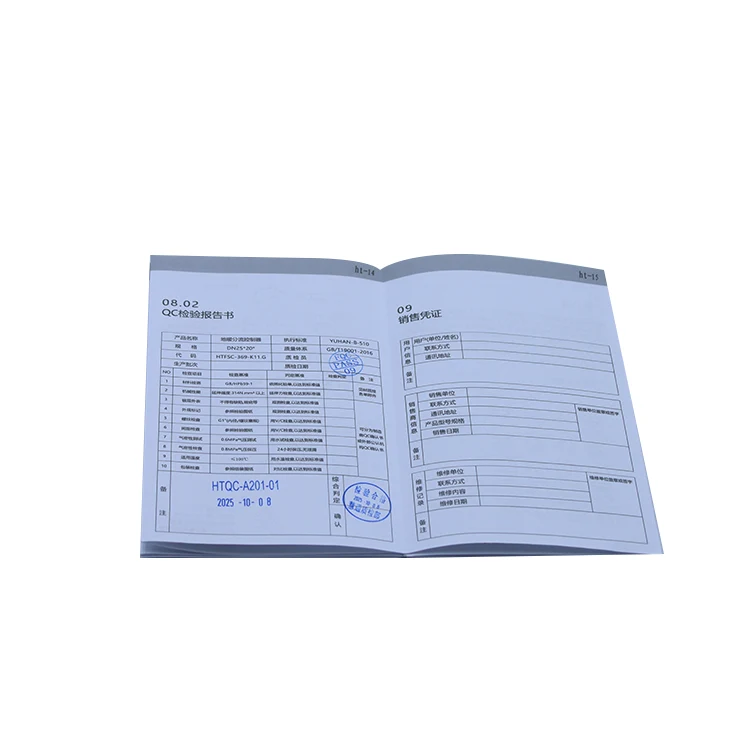

Jedes Produkt ist mit einem unabhängigen Chargencode gekennzeichnet. Der gesamte Produktionsprozess ist rückverfolgbar. Wir können Materialtestberichte und werkseigene Konformitätszertifikate bereitstellen, die den Akzeptanzstandards für Heimdekoration und technische Fußbodenheizungen entsprechen.

Die Produkte genießen eine 12-monatige Original-Werksgarantie. Technisches Personal bietet Anleitungen zur Pipeline-Auslegung sowie zur Fehlerbehebung bei Abgasen und Entwässerungen. Für den Kontakt zu Bestellungen steht ein mehrsprachiger Kundenservice zur Verfügung, und bei großen Fußbodenheizungsprojekten wird Unterstützung bei kundenspezifischen Spezifikationen bereitgestellt. Die originalen Werksdichtringe, Abzweigkugelhähne und andere Ersatzteile werden langfristig geliefert.

Wartungsempfehlungen

1. Inbetriebnahmeanleitung für Heizungs- und Wassersysteme

Wenn Sie das Erdwärmeheizsystem zum ersten Mal füllen und unter Druck setzen, öffnen Sie langsam das automatische Ablassventil oben an den Verteilungs- und Sammelwasserventilen, um die Luft in den Rohren vollständig zu evakuieren, bis kontinuierlich klares Wasser ohne Blasen aus der Ablassöffnung fließt, und schließen Sie es dann. Erhöhen Sie den Wasserdruck des Systems langsam und erhöhen Sie den Druck schrittweise, um plötzliche hohe Druckstöße auf die Dichtungen zu vermeiden und Wasseraustritt an den Schnittstellen zu verhindern.

2. Tägliche regelmäßige Wartungsverfahren

Öffnen Sie vor jeder Heizperiode das Bodenablassventil, um angesammelte Sedimente, Rost und andere Verunreinigungen in der Rohrleitung abzulassen und so ein Verstopfen der Rohre zu verhindern. Überprüfen Sie alle sechs Monate den Dichtungszustand der Kugelhähne sowie der Auslass- und Entwässerungsventile in jeder Zweigleitung. Bei geringfügigem Wasseraustritt ziehen Sie die Gewinde leicht an, ohne die Verteilungs- und Sammelwasserventile als Ganzes zu demontieren.

3. Wartungsarbeiten für einpfadige geothermische Rohrleitungen

Wenn eine bestimmte Erdwärmeleitung des Heizsystems nicht heizt oder undicht ist, muss nur der unabhängige Kugelhahn geschlossen werden, der dieser Zweigleitung entspricht. Die anderen Heizungszweigleitungen zirkulieren weiterhin und sorgen normal für Wärme. Nachdem die Wartung abgeschlossen ist und das Wasser eingeschaltet ist, öffnen Sie das Auslassventil dieser Zweigleitung, um die angesammelte Luft abzulassen und die normale Heizung wiederherzustellen.

4. Schutzmaßnahmen für langfristig stillgelegte geothermische Heizsysteme

Wenn das geothermische Heizsystem am Ende der Heizperiode längere Zeit stillsteht, öffnen Sie das Ablassventil, um das gesamte angesammelte Wasser in der gesamten Rohrleitung abzulassen, um zu verhindern, dass die Rohre und die Verteiler- und Sammelwasserventile aufgrund von Frost im Winter reißen. Trocknen Sie Wasserflecken auf der Oberfläche der Verteiler- und Sammelwasserventile, halten Sie das Innere des Kastens trocken und verlangsamen Sie die Oxidation und Ablagerung des Messings.

FAQ

F1: Was sind im Vergleich zum geteilten Verteiler die Hauptvorteile des integrierten Messingverteilers für Fußbodenheizungsrohre aus bautechnischer Sicht?

A: Beim herkömmlichen geteilten Verteiler müssen die Auslassventile, Entwässerungsventile und Abzweigkugelhähne separat vor Ort zusammengebaut werden. Der Montageprozess ist komplex und menschliche Installationsfehler können leicht zu Undichtigkeiten führen. Dieses Produkt ist werkseitig mit allen Funktionskomponenten vorinstalliert. Das Werk führt den Wasserdruckdichtigkeitstest durch und vor Ort müssen lediglich die Fußbodenheizungsrohre angeschlossen werden. Dies verkürzt die Bauzeit der Dekoration erheblich und verringert die Wahrscheinlichkeit von Rohrlecks und Nacharbeiten.

F2: Kann es sowohl mit PEX-Rohren als auch mit Aluminium-Kunststoff-Fußbodenheizungs-Verbundrohren kompatibel sein?

A: Es ist vollständig kompatibel. Die Standard-Abzweigverbinder des Produkts können für gängige Spezifikationen der auf dem Markt erhältlichen PEX-Heizrohre und Aluminium-Kunststoff-Verbund-Fußbodenheizungsrohre verwendet werden. Bei Heimdekorations- und Gewerbeprojekten, bei denen beide Rohrtypen verwendet werden, ist ein Austausch des Verteilers nicht erforderlich. Der Einkauf und die Lageraufbereitung werden komfortabler.

F3: Wird sich im geschmiedeten Messingkörper HPb59 bei längerem Hochtemperaturwasserfluss schnell Kalkablagerungen und Rost ansammeln?

A: HPb59-Spezialheizmessing verfügt über hervorragende Antikalk- und Antioxidationseigenschaften. Die Innenwand ist glatt und weist nach einmaligem Schmieden keine Fugenspalte auf. Es gibt keine akkumulierten toten Ecken für die Skalierung. Die oberflächenpolierte Rostschutzschicht kann die Oxidation durch Wasserdampf verhindern und ist unter den Hochtemperatur-Wasserzirkulationsbedingungen der Fußbodenheizung das ganze Jahr über nicht anfällig für Rost oder Verstopfungen.

F4: Erfordert das integrierte automatische Auslassventil eine häufige manuelle Betätigung?

A: Es ist keine häufige manuelle Bedienung erforderlich. Das Ventil ist eine vollautomatische Abgasstruktur. Wenn im Rohr Luft entsteht, kann diese automatisch abgelassen werden. Erst wenn die Fußbodenheizung zum ersten Mal mit Wasser gefüllt oder zum Jahreszeitenwechsel wieder in Betrieb genommen wird, müssen die Abluft- und Entwässerungsventile manuell vollständig geöffnet werden, um die angesammelte Luft vollständig abzuführen. Der tägliche Gebrauch kann automatisch erfolgen.

F5: Welche technischen Abnahmematerialien können für groß angelegte Fußbodenheizungsprojekte in Gewerbe- und Bürogebäuden bereitgestellt werden?

A: Bei jeder Lieferung kann ein vollständiger Satz HPb59-Messing-Materialspektroskopie-Testbericht, ein Qualitätszertifikat für die Wasserdruck-Luftdichtheit im Werk und eine Datei zur Chargenrückverfolgbarkeit bereitgestellt werden. Sowohl die Papier- als auch die elektronische Version werden gleichzeitig geliefert, um alle Prüfungsanforderungen für die Akzeptanz von Fußbodenheizungen für Heimtextilien, Ausschreibungen für HVAC-Projekte im Ausland, die Zollabfertigung und die Einreichung der Projektabschlüsse zu erfüllen.

F6: Wenn der zweigunabhängige Kugelhahn undicht ist, muss dann der gesamte Verteiler ausgetauscht werden?

A: Es ist kein umfassender Austausch erforderlich. Alle Abzweigkugelhähne, Silikondichtungen sowie Auslass- und Entwässerungsventile des Produkts sind originale, werksunabhängige Ersatzteile. Erst wenn die Dichtung oder der Kugelhahn an der Leckstelle ausfällt, können die entsprechenden Teile zur Demontage und zum Austausch separat erworben werden, was die langfristigen Wartungskosten der Fußbodenheizung deutlich senkt.
