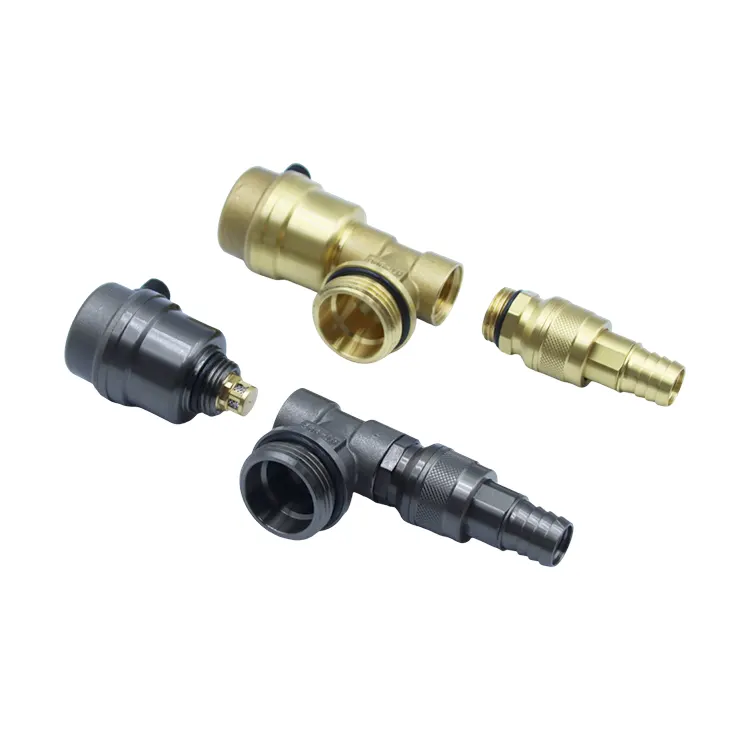

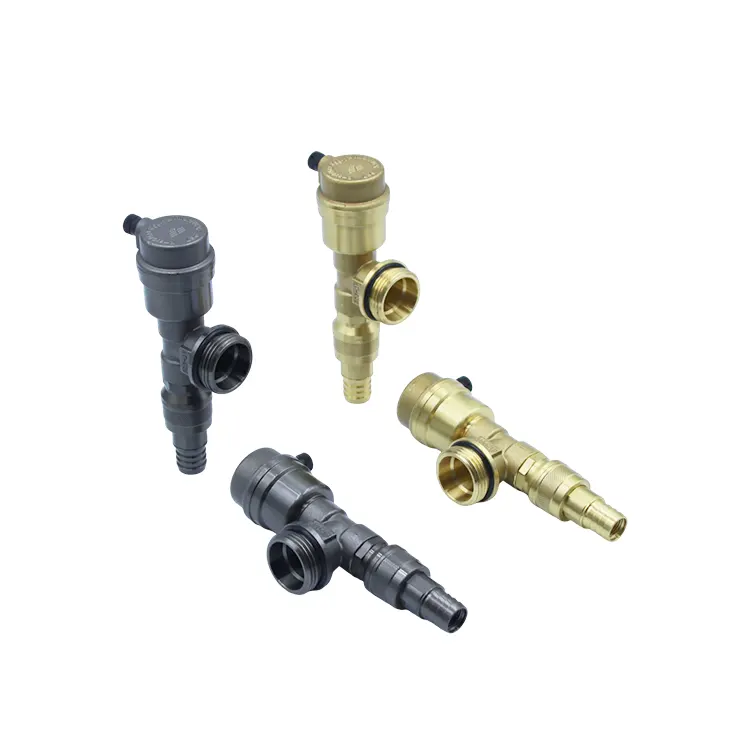

Integriertes hinteres Messing-Entlüftungskontrollventil

Wir haben einen automatischen Entlüfter in Schwimmerausführung und einen unabhängig steuerbaren Entwässerungskugelhahn in einer Einheit vereint. Während des täglichen Betriebs wird angesammelte Luft kontinuierlich und automatisch ausgestoßen, um Lufteinschlüsse und damit verbundene Geräusche zu vermeiden. Während der Wartung kann das Entwässerungsventil separat geöffnet werden, um Sedimente und Ablagerungen aus den Rohrleitungen auszuspülen.

Ausgestattet mit hochtemperaturbeständigen EPDM-Dichtungen ist das integrierte Entlüftungsventil aus Messing an der Rückseite so konzipiert, dass es der für Fußbodenheizungssysteme typischen langfristigen Wasserzirkulation bei hohen Temperaturen standhält. Der Ventilkörper verfügt über eine polierte, vernickelte Oberfläche, die Ablagerungen und Oxidation widersteht, während die kompakte, integrierte Struktur den Installationsraum im Verteilerschrank erheblich spart – sodass er für alles geeignet ist, von kleinen Wohneinheiten bis hin zu gewerblichen Geschäften und Bürogebäuden.

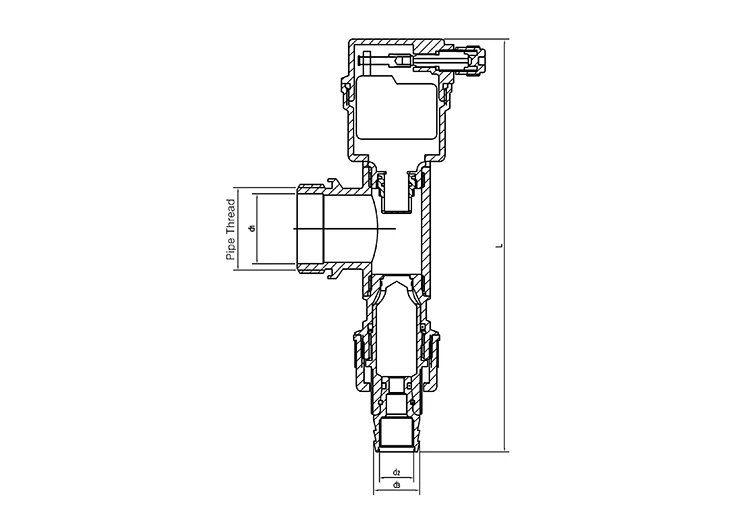

Technische Parameter

Welche häufigen Probleme löst es?

Bei der langfristigen Nutzung von Hydronik-Fußbodenheizungssystemen sammeln sich am Ende des Verteilers häufig zwei große Probleme an, die die Heizleistung beeinträchtigen: Luft, die im Zirkulationskreislauf eingeschlossen ist, führt zu Lufteinschlüssen, die zu lautem Wasserfluss und kalten Stellen in bestimmten Räumen führen. Gleichzeitig setzen sich mit der Zeit Sedimente und Ablagerungen ab, die die Heizschlangen verstopfen und die Effizienz des Wärmeaustauschs verringern.

Herkömmliche Lösungen erfordern die Installation separater Entlüftungsventile und Entwässerungskugelhähne, die viel Platz im Schrank beanspruchen, das Risiko von Undichtigkeiten aufgrund mehrerer Gewindeverbindungen erhöhen und die Installation oder den Austausch umständlich machen. Unser integriertes hinteres Entlüftungsventil aus Messing ist eine 2-in-1-Komponente, die speziell für das Ende von Fußbodenheizungsverteilern entwickelt wurde. Es ist aus verdicktem, hochwertigem HPb59-Messing geschmiedet und verfügt über ein standardmäßiges 1-Zoll-Gewinde, sodass es die Endkappen der meisten Verteiler auf dem Markt direkt ersetzen kann, ohne dass Änderungen an vorinstallierten Rohrleitungen erforderlich sind.

Warum ist die integrierte Struktur den separaten Entlüftungs- und Entwässerungskomponenten überlegen?

1. Das integrierte 2-in-1-Ventildesign reduziert Leckstellen

Das integrierte Entlüftungs- und Ablassventil aus Messing an der Rückseite vereint einen automatischen Entlüfter und einen Ablasskugelhahn in einer einzigen Einheit. Dadurch entfällt die Notwendigkeit separater Entlüftungs- und Ablassstopfen, die Anzahl der Gewindeanschlüsse wird reduziert und das Risiko von Wasser- oder Luftlecks an Verbindungsstellen, die durch die für Fußbodenheizungen typische Hochtemperaturzirkulation verursacht werden, wird deutlich verringert.

2. Kompatibel mit Standard-1-Zoll-Gewinden für den direkten Austausch vor Ort

Das Ventilende verfügt über ein branchenübliches 1-Zoll-Gewinde, wodurch es mit den Endkappenspezifikationen gängiger Fußbodenheizungsverteiler kompatibel ist. Bei der Installation muss lediglich der vorhandene Stopfen entfernt werden – ein Schneiden oder Modifizieren der eingebetteten Rohrleitungen ist nicht erforderlich – was die Installationszeit erheblich verkürzt.

3. Kompakte Größe, passend für schmale Fußbodenheizungsschränke

Sein stromlinienförmiges, integriertes Design nimmt nur halb so viel Platz ein wie separate Komponenten. Es ist ideal für platzbeschränkte Installationen – wie kleine Heizschränke in kompakten Häusern oder Geräteräume – und sorgt für eine saubere und organisierte Rohrleitungsanordnung.

Wie kommt es mit den langfristig hohen Temperaturbedingungen einer Fußbodenheizung zurecht?

1. Verdickte, integrierte Schmiedekonstruktion: druckbeständig, rissbeständig und langlebig

Das durch Warmschmieden aus HPb59-Messing (einer auf Fußbodenheizungen spezialisierten Sorte) hergestellte Ventil verfügt über verdickte Wände und eine dichte, porenfreie Struktur. Es hält dem Systemzirkulationsdruck stabil stand und ist auch bei langfristigen Temperaturwechseln beständig gegen Ausbeulungen, Risse oder Undichtigkeiten.

2. Polierte, vernickelte Oberfläche: Beständig gegen Kalk, Oxidation und Korrosion

Die Außenseite des Ventils wird einem doppelten Schutzprozess unterzogen – Polieren und anschließendes Vernickeln –, der das Messingbasismaterial von Mineralien und Feuchtigkeit im Heizwasser isoliert. Dies verhindert Kalkablagerungen und Oxidationsflecken im Langzeitbetrieb, sorgt für ein sauberes Erscheinungsbild und verlängert die Lebensdauer des Ventils.

3. Bleifreies, umweltfreundliches Messing: Erfüllt die Wassersicherheitsstandards für Privathaushalte

Rohe Messingmaterialien werden Charge für Charge einer Spektralanalyse unterzogen, um sicherzustellen, dass der Bleigehalt den Vorschriften entspricht und das Auslaugen von Schwermetallen verhindert wird. Es eignet sich sowohl für Warmwasser als auch für Fußbodenheizungskreise und erfüllt die Umweltstandards für HVAC-Rohrleitungsmaterialien für Privathaushalte.

Welche Kernthemen der Fußbodenheizung werden behandelt?

(1) Automatische Entlüftungsbaugruppe vom Schwimmertyp: Beseitigt Lufteinschlüsse und ungleichmäßige Erwärmung

1. Verfügt über einen eingebauten, reaktionsschnellen Schwimmermechanismus, der die während der Wasserzirkulation der Fußbodenheizung erzeugte Luft automatisch ablässt, sodass kein häufiges manuelles Entlüften erforderlich ist;

2. Entlüftet kontinuierlich angesammelte Luft, um Lufteinschlüsse zu verhindern und Geräusche zu beseitigen, die durch Wasserströmungsturbulenzen verursacht werden; sorgt für eine gleichmäßige Wasserzirkulation im gesamten System und verhindert so niedrige Temperaturen in bestimmten Räumen;

3. Die Entlüftungsbaugruppe ist unabhängig abgedichtet; Der Schwimmer arbeitet auch bei Wasserzirkulation mit hoher Temperatur zuverlässig und vermeidet so Probleme wie Verstopfungen, Luftlecks oder mechanische Ausfälle.

(2) Unabhängig steuerbarer Ablasskugelhahn: Spült Sedimente und Ablagerungen schnell aus

1. Ausgestattet mit einem speziellen Steuergriff; es bleibt während des normalen Heizbetriebs vollständig verschlossen und wird nur zum Spülen und zur Wartung des Systems geöffnet;

2. Ermöglicht im geöffneten Zustand den Schlauchanschluss; nutzt den Wasserdruck des Systems, um am Boden der Heizschlangen angesammelte Sedimente und Ablagerungen schnell auszuspülen und so Verstopfungen und eine ineffiziente Wärmeübertragung zu verhindern;

3. Das Ablassventil verfügt über eine verdickte PTFE-Innendichtung, die auch nach wiederholtem Öffnen und Schließen eine luftdichte, leckagefreie Leistung aufrechterhält und so langfristige Leckagerisiken eliminiert.

Wie wird eine leckagefreie Leistung während der gesamten Heizperiode gewährleistet?

1. EPDM-Dichtungen

Verwendet spezielle, hochtemperaturbeständige EPDM-Dichtungen, die im Werk Tausende von Alterungszyklen bei hohen/niedrigen Temperaturen durchlaufen; Sie verhärten, schrumpfen oder reißen nicht, wenn sie längere Zeit heißem Wasser (über 60 °C) ausgesetzt sind, und gewährleisten so eine dauerhafte, dichte Abdichtung an Gewindeanschlüssen und Ventilsitzen.

2. Mehrpunkt-Schichtdichtungsdesign

An drei kritischen Punkten – dem Entlüftungskern, dem Ablasskugelhahn und den Gewinden des Ventilkörpers – sind unabhängige Dichtungen installiert, wodurch ein mehrschichtiges Dichtungssystem entsteht. Dies verhindert sofortige Undichtigkeiten oder Durchsickern, die durch das Versagen einer einzelnen Dichtung verursacht werden, und erhöht so die Betriebsstabilität der Fußbodenheizung.

3. Unabhängig austauschbare Dichtungskomponenten

Die EPDM-Dichtungen und Entlüftungsschwimmerkerne sind originale, unabhängig austauschbare Teile; Sollte eine Dichtung altern oder ausfallen, muss nur die entsprechende Komponente gekauft und ausgetauscht werden, was die langfristigen Wartungs- und Verbrauchskosten für das Heizsystem erheblich reduziert.

In welchen Phasen wird das Risiko von Lecks im Heizungssystem gemindert?

1. Spektroskopisches Screening von Rohstoffen

Jede Charge von HPb59-Messingbarren wird spektroskopischen und physikalisch-chemischen Tests unterzogen, um die Parameter hinsichtlich Bleigehalt, Druckfestigkeit und Entzinkungsbeständigkeit streng zu kontrollieren. Entlüftungsschwimmer und EPDM-Dichtungen werden speziellen Hochtemperatur-Wechsel- und hydrostatischen Haltbarkeitstests unterzogen, um Komponenten, die anfällig für Alterung oder unzureichende Druckbeständigkeit sind, präventiv auszuschließen.

2. Umfassende Leistungstests

Jedes integrierte Entlüftungssteuerventil aus Messing an der Rückseite wird einem hydrostatischen Drucktest, einem blasenbasierten Luftdichtheitstest und einem Haltbarkeitstest mit Zehntausenden Öffnungs-/Schließzyklen unterzogen. Diese Tests überprüfen umfassend die Druckgrenzen des Ventilkörpers, die Dichtungsstabilität und die Reaktionsfähigkeit der Entlüftungs- und Entleerungsfunktionen.

3. Spezialisierte Präzisionskalibrierung

Dabei werden speziell die Koaxialität der 1-Zoll-Einbaugewinde, die Empfindlichkeit des Entlüftungsschwimmers und die Dichtheit des Ablaufkugelhahns geprüft. Diese Präzision gewährleistet die Vermeidung von drei häufigen Ausfällen von Fußbodenheizungssystemen: Gewindefehlausrichtung, Blockierung des Entlüftungsmechanismus und Undichtigkeit am Abflussanschluss.

4. Rückverfolgbarkeit und Kontrolle auf Chargenebene

In jedes integrierte Entlüftungs- und Abflusskontrollventil aus Messing ist ein eindeutiger Chargencode lasergraviert, und Aufzeichnungen über alle Produktionsphasen – Schmieden, Bearbeitung, Komponentenmontage und Endkontrolle – werden dauerhaft archiviert. Bei der Auslieferung stellen wir spektroskopische Analyseberichte für das Messingmaterial und werkseigene Konformitätszertifikate für die hydrostatische und luftdichte Leistung zur Verfügung und erfüllen damit die Anforderungen für Inspektionen von Fußbodenheizungen in Wohngebäuden und für die Einreichung von Abschlussunterlagen für gewerbliche HVAC-Projekte.

Unterstützende After-Sales-Richtlinien

1. Spezielle technische Anleitung für die Inbetriebnahme von Fußbodenheizungssystemen

Professionelle Techniker bieten individuelle Beratung zu Gewindemontagestandards, Schwimmereinstellung, Verfahren zum Spülen der Abflussleitung und Fehlerbehebungsprotokollen für Lecks, wodurch die Nacharbeitszeit während der Installation und Inbetriebnahme vor Ort verkürzt wird.

2. Mehrsprachiger, grenzüberschreitender Kundensupport rund um die Uhr

Unser mehrsprachiges Online-Support-Team berücksichtigt Zeitzonen weltweit und gewährleistet schnelle Antworten auf Anfragen zur Produktauswahl, zum Status von Großbestellungen und zu Kundendienstproblemen von ausländischen HVAC-Großhändlern und Fußbodenheizungsunternehmen und erleichtert so eine nahtlose grenzüberschreitende Kommunikation.

3. Maßgeschneiderte Lösungen für große Fußbodenheizungsprojekte

Für Großbeschaffungsprojekte – wie etwa die Installation von Fußbodenheizungen für Privathaushalte oder gewerbliche Heizsysteme für Geschäfte und Bürogebäude – stellen wir maßgeschneiderte, standardisierte Konfigurationspläne bereit, die auf vielfältigen Spezifikationen und Anforderungen an die Schrankanordnung basieren und so die Bestandsliste für das gesamte Rohrleitungszubehörset optimieren.

4. Stabile Versorgung mit Original-Ersatzteilen und 12-monatige Garantie

Wir sorgen für eine langfristige und kontinuierliche Versorgung mit einzelnen Verschleißteilen, wie zum Beispiel Original-EPDM-Dichtungen und entlüftenden Schwimmerventileinsätzen. Für das gesamte Sortiment an integrierten Entlüftungs- und Entwässerungsventilen gilt eine 12-monatige Herstellergarantie, die alle inhärenten Material- und Verarbeitungsfehler abdeckt – darunter Risse im Ventilkörper aus Messing, Undichtigkeiten aufgrund von Montageproblemen im Werk und Verklemmen von Entlüftungs- oder Entwässerungskomponenten – mit kostenloser technischer Beratung und Originalersatzteilen.

Für welche Fußbodenheizungsszenarien geeignet?

1. Fußbodenheizung für Privathaushalte: Nachrüstungen und Neubauten im ganzen Haus

Geeignet zum Ersetzen von Verteilerklemmen in Gewerbeimmobilien und Eigenheimen; Die integrierte Struktur passt in kompakte Heizschränke für Privathaushalte. Durch die automatische Entlüftung werden Geräusche im Heizsystem eliminiert, und die einfache regelmäßige Wartung der Entwässerung erfüllt die langfristigen Nutzungsbedürfnisse normaler Haushalte.

2. Gewerbliche Heizsysteme für Straßengeschäfte und Restaurants

Ideal für gewerbliche Umgebungen mit hohem Fußgängerverkehr und verunreinigtem Wasser; Der Entwässerungskugelhahn ermöglicht ein schnelles, regelmäßiges Ausspülen von Sedimenten und verringert so das Risiko von Spulenverstopfungen. Das kompakte Ventilgehäuse spart Platz in engen Hauswirtschaftsschränken und macht das integrierte hintere Entlüftungsventil aus Messing für standardisierte, groß angelegte kommerzielle HVAC-Installationen geeignet.

3. Zentralisierte Fußbodenheizung für Bürogebäude

Geeignet für mehrstöckige Bürogebäude, die zahlreiche zentrale Verteiler benötigen; Das integrierte „Two-in-One“-Ventil reduziert die Teilevielfalt und vereinfacht die Massenmontage. Die Produktlinie wird mit einer vollständigen Dokumentation für die Projektabnahme geliefert und erfüllt die Standards für Ausschreibungen für große HLK-Projekte und Abschlussprüfungen.

4. Renovierungs- und Reparaturprojekt für veraltete Fußbodenheizungsrohre

Die separaten Entlüftungs- und Ablassarmaturen an den Enden bestehender Verteiler sind häufig altersbedingt und weisen Undichtigkeiten auf. Anstatt den gesamten Verteiler auszutauschen, kann die alte Endkappe einfach entfernt und durch dieses integrierte Ventil ersetzt werden. Dies erfordert keine Modifikation der eingebetteten Fußbodenheizungsrohre, was zu einer einfacheren Renovierung, einem kürzeren Projektzeitraum und deutlich geringeren Material- und Arbeitskosten führt.

FAQ

F1: Was sind die wichtigsten Beschaffungsvorteile des integrierten Entlüftungs-/Ablassventils im Vergleich zu herkömmlichen zweiteiligen separaten Anschlüssen?

A: Herkömmliche separate Armaturen erfordern die Installation einer unabhängigen Entlüftung und einer Ablassschraube; Diese beiden Komponenten beanspruchen erheblichen Platz im Verteilerschrank, verdoppeln das Leckagerisiko aufgrund der beiden Gewindeanschlüsse und erfordern eine komplexe Montage vor Ort sowie höhere Arbeitskosten. Dieses Produkt integriert Entlüftungs- und Entleerungsfunktionen in einem einzigen Ventilkörper mit nur einem Gewindeanschluss, wodurch das Leckagerisiko drastisch reduziert wird. Seine kompakte All-in-One-Struktur passt in enge Verteilerschränke und ersetzt die ursprüngliche Endkappe direkt, ohne dass Änderungen an den Rohrleitungen erforderlich sind. Es vereinfacht die Bestandsverwaltung und verkürzt die Installationszeit vor Ort, was es zur idealen Wahl für Kostensenkung und Effizienzsteigerung sowohl bei Neuinstallationen als auch bei Renovierungsprojekten macht.

F2: Wird die schwimmende automatische Entlüftungskomponente unter der langfristigen Hochtemperaturzirkulation der Fußbodenheizung blockieren oder ausfallen?

A: Nein. Der Entlüfter verfügt über einen hochpräzisen internen Schwimmermechanismus, der werkseitige Haltbarkeitstests mit Zehntausenden Hoch- und Niedertemperaturzyklen bestanden hat. Der Schwimmer hebt und senkt sich flexibel, um automatisch Luft abzulassen, wenn sich Luft im zirkulierenden Wasser ansammelt. Er ist mit einer hochtemperaturbeständigen EPDM-Dichtung ausgestattet, die ein Festkleben des Schwimmers auch nach längerem Eintauchen in heißes Wasser verhindert und so eine sensible Entlüftung während der gesamten Heizperiode ohne Verklemmen oder Undichtigkeiten gewährleistet.

F3: Ist das standardmäßige 1-Zoll-Gewinde des Ventilkörpers mit den meisten Fußbodenheizungsverteilern auf dem Markt kompatibel?

A: Es ist vollständig kompatibel. Das Installationsende verfügt über ein standardmäßiges 1-Zoll-Außengewinde, das in der Fußbodenheizungsindustrie üblich ist und den Endkappenspezifikationen der meisten inländischen und importierten Verteiler entspricht, die in Wohn- und Gewerbeanwendungen verwendet werden. Es ermöglicht den direkten Austausch sowohl bei Neuinstallationen als auch bei Renovierungsprojekten, ohne dass zusätzliche Reduzieradapter erforderlich sind.

F4: Bezüglich der hochtemperaturbeständigen EPDM-Dichtung: Wird sie aufgrund der ganzjährigen Wasserzirkulation bei hohen Temperaturen schnell altern und Undichtigkeiten verursachen?

A: Nein, das wird es nicht. Es wird mit einer EPDM-Dichtung in Industriequalität geliefert, die speziell für Fußbodenheizungssysteme entwickelt wurde. Diese Dichtung hat unabhängige Langzeitalterungstests bestanden, bei denen sie in stehendes Wasser mit hoher Temperatur getaucht wurde. Es widersteht zuverlässig der kontinuierlichen Zirkulation von heißem Wasser mit mehr als 60 °C und widersteht einer Verhärtung, Schrumpfung oder Rissbildung bei Temperaturwechseln. Es gewährleistet eine dichte Abdichtung während der gesamten Heizperiode und eliminiert das Risiko einer langsamen Leckage an den Verbindungsstellen.

F5: Nimmt der integrierte Ventilkörper zu viel Platz im kompakten Fußbodenheizungsschrank ein und behindert den Betrieb?

A: Nein, das wird es nicht. Im Vergleich zu separaten Entlüftungs- und Entleerungskomponenten reduziert die integrierte Ventilstruktur das Gesamtvolumen um fast die Hälfte. Das Gehäuse des integrierten hinteren Messing-Entlüftungsventils kann vollständig von der Isolierung des Fußbodenheizungssystems umschlossen werden, wobei nur der Ablassgriff leicht freiliegt. Der Griff lässt sich leicht drehen, um Entleerungsvorgänge innerhalb des im Schrank vorgesehenen Standardraums durchzuführen. Es gibt keine Hindernisse durch Bleche oder Isolierschichten, was die Bedienung bequem und mühelos macht.
