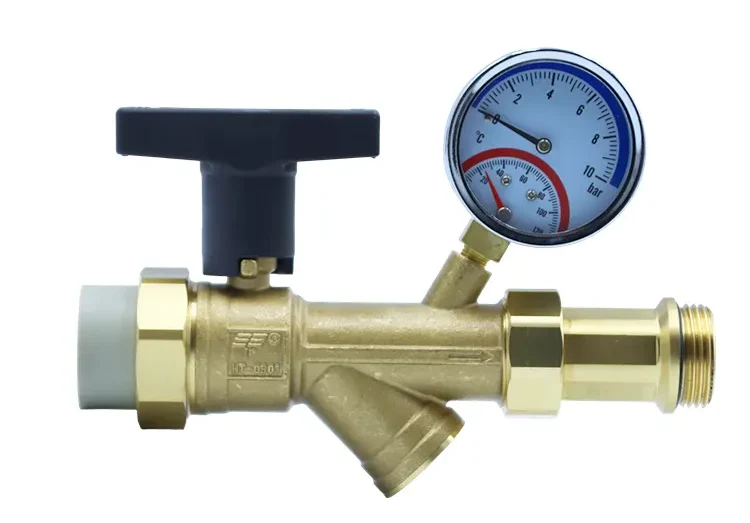

Kugelhahn mit Abzweigverteilereinlass und Anschlussverschraubung

Unser Einlasskontroll-Kugelhahn für Abzweigverteiler vom Union-Typ wurde speziell für das zentrale Wasserversorgungssteuerungsszenario des Verteilers entwickelt. Der Ventilkörper besteht aus verdicktem, bleifreiem HPb59-Schmiedemessing und ist aus einem Stück geformt. Die Oberfläche ist mit Nickel beschichtet, um Rost und Korrosion zu verhindern. Die an der Vorderseite montierte integrierte Verbindung ist mit einer hochtemperaturbeständigen EPDM-Dichtung ausgestattet, die eine unabhängige Demontage des Ventilkörpers ermöglicht, ohne die Rohrleitung zu zerschneiden, was die Reinigung der Rohrleitung und die Reparatur von Abzweigfehlern erheblich vereinfacht.

Es kann als vorderes Hauptabsperrventil des Verteilers verwendet werden und den Durchfluss mehrerer Zweigwasserversorgungen präzise regulieren. Es deckt mehrere Standardrohrdurchmesser sowohl für die Heimdekoration als auch für kleine HVAC-Projekte ab und berücksichtigt dabei auch die Anpassungsfähigkeit für die Installation in engen Räumen, die Vorteile der zerstörungsfreien Demontage und Wartung sowie die langfristig stabile Leistung der Hochtemperaturabdichtung.

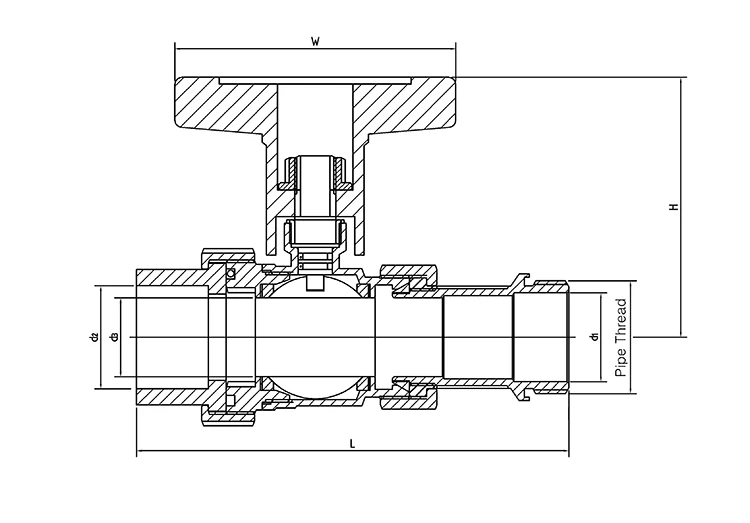

Technische Parameter

Spezielle Positionierungsstruktur für das vordere Ende des Verteiler-Wasserverteilers

1. Passt sich an die Standardinstallationsposition des Wassereinlasses des Verteiler-Wasserverteilers an: Die Ventilspezifikation und die Gewindegröße entsprechen dem Hauptstrom-Fußbodenheizungs- und Wasserverteiler-Wasserverteiler-Einlass auf dem Markt. Es kann direkt als Hauptleitungsschalter für das gesamte Wasserverteilungssystem dienen, ohne dass zusätzliche Reduzieranschlüsse erforderlich sind, wodurch die Anzahl der Rohrleckstellen reduziert wird.

2. Unabhängiges Durchflussregulierungsdesign für die Hauptleitung: Durch Betätigen des 90°-Griffs kann der gesamte Wasserzufluss vollständig unterbrochen oder angepasst werden. Wenn ein einzelner Wasserverteiler ausfällt und gewartet werden muss, kann dieses Ventil geschlossen werden und der gesamte Wasserverteiler stellt die Wasserversorgung ein. Die Bedienung ist einfach und bequem für die Systemverwaltung.

3. Kompaktes Design mit kurzem Griff, geeignet für den engen Raum des Fußbodenheizungskastens: In Kombination mit dem 90°-Kurzgriff ist der seitlich eingenommene Raum extrem klein. Der standardmäßige Wasserverteilerkasten des Fußbodenheizungsverteilers, der Wandhohlraum und die schmalen Deckenleitungen können ohne Behinderung geöffnet und geschlossen werden und werden nicht durch Isolierschichten oder Bleche blockiert.

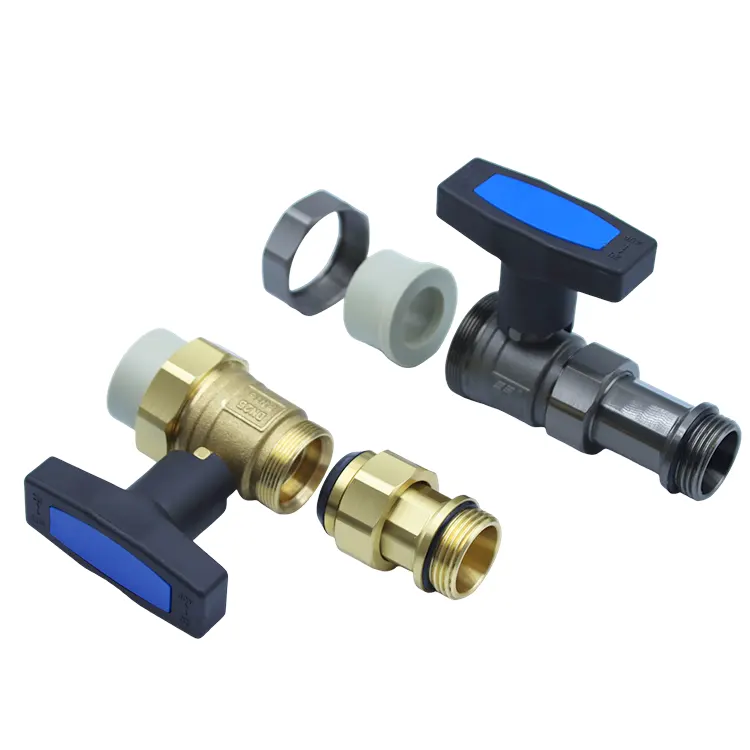

Der integrierte Anschlussstutzen besteht aus einer abnehmbaren Struktur.

1. Die unabhängige geteilte Struktur des Überwurfs ermöglicht eine Demontage ohne Zerschneiden der vorinstallierten Rohrleitung: Das vordere Ende integriert die gesamte Überwurfmutter und die EPDM-Dichtung. Bei einer späteren Verstopfung des Ventilkörpers, einer Alterung der Dichtung und einer Reinigung des Wasserverteilungssystems genügt ein einfaches Lösen der Überwurfmutter, um das Ventil zu entfernen. Das vorinstallierte Kupferrohr und die Fußbodenheizungsleitung bleiben vollständig erhalten, sodass kein Nachschneiden des Rohrs, eine Erweiterung der Öffnung und Schweißvorgänge erforderlich sind.

2. Die hochtemperaturbeständige EPDM-Verbindungsdichtung eignet sich für Arbeitsbedingungen bei kalten und heißen Zyklen: Sie ist mit einer speziellen Dichtung aus Polyetherethylentetramin-Gummi ausgestattet, die dem zirkulierenden Hochtemperaturwasser der Fußbodenheizung standhält. Es verhärtet, schrumpft oder reißt nicht, wenn es über einen längeren Zeitraum abwechselnd kalt und heiß ist. Nach dem Zusammenbeißen des Verbindungsgewindes ist die Dichtung dicht, wodurch das Risiko eines langsamen Wasseraustritts an der Schnittstelle beseitigt wird.

3. Standardisierte Gewindepassungstoleranz, langsamer Leistungsabfall nach mehreren Demontagen: Spezielle Kalibrierung der Innen- und Außengewindebissgenauigkeit des Anschlussstücks im Werk. Das Gewindeprofil ist regelmäßig und die Festigkeit ist mäßig. Nach mehrmaliger Demontage ist die Verformungsamplitude der Dichtung aufgrund der Kompression gering. Nach der Wartung und Neuinstallation bleibt der Standard für Luftdichtheit und Leckagefreiheit erhalten.

Verdickter Ventilkörper aus vernickeltem HPb59-Messing

1. Einteiliger Warmschmiedeprozess für bleifreies HPb59-Messing: Der Union Type Branch Manifold Inlet Control Ball Valve verwendet einen einteiligen Warmschmiedeprozess. Die Wandstärke des Ventilkörpers ist gleichmäßig verdickt, die Struktur ist dicht ohne Sandlöcher oder Poren und die Druckfestigkeit ist viel besser als bei gewöhnlichen Ventilkörpern aus Druckguss. Es hält dem unmittelbaren Wasserdruckstoß beim Starten und Stoppen des Heizsystems und des Wasserversorgungssystems stabil stand und neigt nicht zu Ausbeulungen oder Rissen.

2. Anti-Rost-Behandlung der Oberfläche mit Nickelbeschichtung, beständig gegen Zunder und Oxidation: Die Außenfläche des Ventilkörpers ist vollständig mit Nickel beschichtet, um das Messingsubstrat vor direktem Kontakt mit Wasserdampf und Mineralien im Wasser zu schützen. Langfristiger Wasserfluss führt nicht so leicht zur Ansammlung von Oxidationsrostflecken, wodurch ein gepflegtes Erscheinungsbild erhalten bleibt und gleichzeitig die Lebensdauer des Ventilkörpers verlängert wird.

3. Bleifreies, umweltfreundliches Grundmaterial gemäß den Wasserversorgungsstandards für Heimdekorationen: Der Messingrohstoff wird einer Spektralprüfung unterzogen, wobei der Bleigehalt den Standards entspricht und keine Schwermetallemissionen auftreten. Es kann sicher in direkten Trinkwasser- und Wasserzirkulationsleitungen für Heizsysteme im gesamten Haus verwendet werden und erfüllt die Umweltschutzstandards für Hauswasser und Heizmaterialien.

Abgedichtete drucktragende Kombination mit vollem Durchmesser

1. Ungeschrumpfter, verchromter, massiver Kugelkern mit vollem Durchmesser, der den Wasserverlust minimiert: Der Innendurchmesser der Kugel stimmt mit dem Innendurchmesser der Rohrleitung überein, ohne Drosselungen oder verengte Vorsprünge. Der Wasserzirkulationswiderstand ist äußerst gering und es treten keine Probleme wie ungleichmäßige Wasserverteilung bei der Mehrwegumleitung oder zu große Temperaturunterschiede bei der Fußbodenheizung auf. Der Wasserdurchfluss des Rohrleitungsdesigns bleibt vollständig erhalten.

2. Verdickter Ventilsitz aus PTFE (Polytetrafluorethylen), bidirektionale luftdichte Anti-Versickerung für Warm- und Kaltwasserkreisläufe: Der Kugelsitz besteht aus verdicktem Polytetrafluorethylen-Material, mit einer glatten und verschleißfesten Oberfläche, die beständig gegen mittlere Korrosion ist. Unter dem Einfluss von Kalt- und Warmwasserströmen in Vorwärts- und Rückwärtsrichtung kann es sich eng an den Kugelkern anschmiegen und eine Leckage auf Blasenniveau erreichen. Während der kontinuierlichen Heizungszirkulation das ganze Jahr über kommt es zu keiner Alterung der Dichtungen und zu keinem Wasseraustritt.

3. Doppelschichtiger, versiegelter Anti-Blowout-Ventilschaft, der Sicherheitsrisiken durch Wasserdruckschwankungen bei hohen Temperaturen vermeidet: Der Ventilschaft verfügt über eine interne Doppelschichtdichtung + Bodenverriegelungsstruktur. Wenn das Heizsystem und das Wasserversorgungssystem starten oder stoppen und dabei sofort hohen Druck erzeugen, wird die Position des Ventilschafts fest fixiert, wodurch verhindert wird, dass der Ventilschaft herausspringt und heißes Wasser spritzt, was die Sicherheit des versiegelten Kasten- und Rohrleitungsbetriebs erhöht.

Spezialisiertes Qualitätskontrollsystem für HVAC-Wasserversorgungsrohrverbindungen

1. Vorspektrale Komponentenüberprüfung von Messingrohstoffen, um den Standard für Hochtemperatur-Wasserversorgungsmaterialien zu bestimmen: Alle HPb59-Schmiederohlinge aus Messing werden einer spektralen physikalischen und chemischen Prüfung auf Chargenbasis unterzogen, wobei der bleifreie Gehalt, die Antidesoxidations-, Hochtemperaturbeständigkeits- und Antikompressionskernindikatoren streng kontrolliert werden. Unqualifizierte Rohlinge mit minderwertigen Materialien werden aus der Rohstoffquelle eliminiert.

2. Unabhängiger Hochtemperatur-Wasserdrucktest für Dichtungskomponenten: Die EPDM-Dichtung der flexiblen Kupplung und das PTFE-Dichtungsstück des Ventilsitzes werden separat auf zyklische Alterung bei hohen Temperaturen und Hochdruck-Wasserdichtheit getestet. Unqualifizierte Dichtungskomponenten, die in Umgebungen mit hohen Temperaturen zu Verformungen und Undichtigkeiten neigen, werden im Voraus ausgesondert.

3. 100 % umfassende Leistungsprüfung der fertigen Produkte: Jedes Union-Typ-Abzweigverteiler-Einlasskontrollkugelventil wird mit einem Mantelwasserdruck-Druckfestigkeitstest, einem Blasen-Luftdichtheits-Leckerkennungstest und einem 10.000-fachen Öffnungs- und Schließ-Haltbarkeitstest abgeschlossen, wodurch die Druckfestigkeit des Ventilkörpers, die Dichtungszuverlässigkeit und die Glätte des Griffschalters vollständig überprüft werden.

4. Spezielle strukturspezifische Präzisionsüberprüfung: Konzentrieren Sie sich auf die Erkennung der Genauigkeit des Gewindesitzes der flexiblen Kupplung, des Gleichgewichtsgrads der Wasserflussverteilung im Hauptwasserverteilungspfad und des Standardöffnungs- und Schließdrehmoments des Griffs. Es werden gezielte Maßnahmen ergriffen, um drei Arten häufiger Fehler im Wasserverteilungssystem zu vermeiden: Leckage an der Schnittstelle der flexiblen Kupplung, Ungleichgewicht des Wasserverteilungsflusses in mehreren Pfaden und Festsitzen des Griffschalters.

5. Vollständige Chargenrückverfolgbarkeit + vollständige technische Compliance-Qualifikationen: In jedes Ventil ist ein unabhängiger und exklusiver Chargencode eingraviert. Die Prozessdaten des Schmiedens, Gewindeschneidens, Montierens und Prüfens werden zur lückenlosen Rückverfolgbarkeit dauerhaft archiviert. Für jede Lieferung können gleichzeitig ein Kupfermaterial-Spektraltestbericht, ein Werkswasserdruck-Luftdichtheitszertifikat und eine CE-Konformitätsbescheinigung bereitgestellt werden, die alle Anforderungen für die HLK-Akzeptanz von Heimdekorationen, die grenzüberschreitende Zollabfertigung von Geräten und die Einreichung von Ausschreibungen für kleine Heizungsprojekte erfüllen.

Umfassender Service über den gesamten Zyklus

1. Spezielle technische Anleitung für die Installation und Druckprüfung des Wasserverteilungssystems: Professionelle technische Spezialisten bieten individuelle Anleitung zu den Montagespezifikationen der Frontventile der Verteilungs- und Sammelwassergeräte, zur Kontrolle der Anzugskraft der Überwurfmuttern, zur Prüfung des gesamten Wasserstraßenabschnittsdrucks sowie zu den spezifischen Fehlerbehebungs- und praktischen Betriebsplänen für Leckfehler an der Verschraubung und dem Ventilsitz. Dies reduziert den Zeitaufwand für Nacharbeiten bei der Installation und beim Debuggen vor Ort.

2. Online-Kundendienst rund um die Uhr in mehreren Sprachen zur Anpassung an globale Zeitunterschiede beim Einkauf: Bereitstellung mehrsprachiger Online-Beratungsdienste für Wasserversorgungs- und Heizungsgroßhändler, Auftragnehmer für Fußbodenheizungstechnik und Hersteller von Heizgeräten weltweit. Reagieren Sie schnell auf Anforderungen wie die Auswahl von Komponenten für die Arbeitsbedingungen, Montagefragen, die Meldung von Kundendienstfehlern und die Verfolgung des Fortschritts von Chargenbestellungen.

3. Maßgeschneiderte Gesamtlösungen für Batch-Heizungswasserversorgungsprojekte: Für große Gruppenkäufe im Bereich Heimdekoration, kleine Heizprojekte in Geschäften und Großaufträge für Wasseraufbereitungsgeräte und Rohrleitungssysteme kann eine einheitliche Auswahl und passende Lösung basierend auf den Spezifikationen der Verteilungs- und Sammelwassergeräte und den Druckparametern der Rohrleitungen angepasst werden. Dadurch wird die Anordnung der gesamten Rohrleitungen des Wasserverteilungssystems optimiert.

4. Langfristig stabile Versorgung mit Original-Werksersatzteilen und 12-monatige Original-Werksgarantie für die gesamte Maschine: Langfristige und stabile Versorgung mit Original-Werks-EPDM-Verbindungsdichtungen, Überwurfmuttern, PTFE-Ventilsitzen und anderen leicht beschädigten Ersatzteilen; Für alle Zulaufstutzen der Wasserverteilungs- und Sammelwassergeräte gilt eine 12-monatige Original-Werksgarantie für die gesamte Maschine. Bei normalen Kalt- und Warmwasserzirkulationswasserversorgungsbedingungen können bei ursprünglichen Qualitätsproblemen wie Rissen im Ventilkörper, Undichtigkeiten der Anschlüsse, Dichtungsfehlern und Griffklemmen, die durch Rohstoffe und Fabrikproduktionsprozesse verursacht werden, kostenlose technische Korrekturen und Ersatzteilunterstützung bereitgestellt werden.

Anwendungsszenarien:

1. Hauptwasserversorgungsleitung für den gesamten Fußbodenheizungsverteiler des Hauses: Als Hauptabsperrventil am vorderen Ende des Fußbodenheizungsverteilers für Privatwohnungen ist der schmale Fußbodenheizungskasten mit kurzen Griffen für die Bedienung kompatibel. Die Flanschverbindung ermöglicht eine Demontage ohne Beschädigung der Rohrleitung und erleichtert so die Reinigung und Spülung der Rohrleitung vor jeder Heizperiode. Das Design mit vollem Durchmesser sorgt für eine gleichmäßige Wasserflussverteilung im gesamten Fußbodenheizungssystem des Hauses und eliminiert Probleme einer ungleichmäßigen Erwärmung in bestimmten Bereichen.

2. Vordere Rohrleitung des gesamten Haus-Kalt- und Warmwasserverteilers: Kompatibel mit dem Einlass des Haushalts-Fußbodenheizungsverteilers am Eingang, aus nicht verchromtem Messingmaterial, geeignet für direkte Trinkwasserleitungen. Die Flanschstruktur ist praktisch für die spätere Wartung und den Austausch von Wasseraufbereitungsfiltern und Zweigwasserverteilungskreisläufen, ohne die vorinstallierten Wasserversorgungsleitungen in den Wänden zu beschädigen.

3. Kleines HVAC-Zirkulationsverteilersystem für Gewerberäume und Büros: Ergänzend zur Fußbodenheizungsverteilungsausrüstung für Gewerbeflächen an der Straße und kleine Büroräume. Anpassbare Spezifikationen für große gewerbliche Heizprojekte. Der vernickelte Ventilkörper ist beständig gegen Korrosion durch die feuchte Umgebung in gewerblichen Räumen. Die Hauptstromregulierungsfunktion eignet sich zur Steuerung der Heizung in mehreren Bereichen großer Gewerbeflächen.

4. Interne Zweigwasserleitung von kleinen Wasseraufbereitungs- und Zirkulationsgeräten: Einlasssteuerventil für den Verteiler von kleinen Wasseraufbereitungsgeräten und experimentellen Zirkulationsgeräten. Beständig gegen hohe Temperaturen und Dichtungen für abwechselnd kalte und heiße Umlaufmedien. Kompakte Struktur, geeignet für den Einbau in engen Räumen innerhalb der Anlage, und die Flanschverbindung ermöglicht eine einfache Demontage für regelmäßige Wartung und Inspektion.

FAQ

F1: Was sind die Hauptunterschiede und Vorteile des Union Type Branch Manifold Inlet Control Ball Valve als Vorventil vor dem Wasserverteiler im Vergleich zu gewöhnlichen festen Kugelhähnen?

A: Gewöhnliche Kugelhähne mit festem Gewinde können nach der Installation durch eine Gewindeverbindung nicht mehr zerlegt werden. Sobald die Dichtungen altern oder das Ventilgehäuse verstopft ist, müssen die vorinstallierten Rohrleitungen durchtrennt und neue Rohre und Ventile ersetzt werden – was zu extrem hohen Arbeits- und Materialkosten führt. Dieses Produkt verfügt über ein an der Vorderseite montiertes integriertes Verbindungsdesign, das es ermöglicht, den Ventilkörper unabhängig zu entfernen, ohne das Rohr zu durchtrennen. Bei der Wartung, Spülung oder Inspektion von Fußbodenheizungen oder Wasserversorgungssystemen bleiben die vorinstallierten Rohrleitungen vollständig intakt. Dies reduziert die langfristigen Betriebs- und Wartungskosten des Verteilersystems erheblich und macht es zu einer speziellen, verbesserten Ventilkomponente für das vordere Ende des Wasserverteilers.

F2: Wird sich die EPDM-Dichtung der Verbindung im Laufe der Zeit im langfristigen Hochtemperatur-Wasserkreislauf des Fußbodenheizungssystems verschlechtern und undicht werden?

A: Nein. Die Verbindung ist mit einer EPDM-Gummidichtung (Ethylen-Propylen-Dien-Monomer) in Industriequalität für hohe Temperaturen ausgestattet. Es wurde im Werk über 1.000 Zyklen von Alterungstests mit Hochtemperatur-Wasserzirkulation unterzogen. Es hält der für Fußbodenheizungssysteme typischen langfristigen Warmwasserzirkulation von über 60 °C stand und verhärtet, schrumpft oder reißt bei wechselnden heißen und kalten Temperaturbedingungen nicht. Sobald die Überwurfmutter festgezogen ist, greifen die Gewinde gleichmäßig ein und sorgen so für einen gleichmäßigen Druck auf die Dichtung, sodass langsame Undichtigkeiten mit der Zeit höchst unwahrscheinlich sind.

F3: Wie verbessert der Kugelkern mit vollem Durchgang dieses Produkts die Heizleistung des Fußbodenheizungsverteilersystems?

A: Gewöhnliche Kugelhähne verfügen im Inneren oft über eine Drosselstruktur mit reduziertem Durchmesser, die beim Durchströmen des Wassers einen erheblichen Druckverlust verursacht und leicht zu einer ungleichmäßigen Wasserverteilung über den Verteiler führen kann – was dazu führt, dass einige Räume nicht richtig heizen oder große Temperaturunterschiede auftreten. Dieses Produkt verfügt über einen Kugelkern mit vollem Durchgang und demselben Durchmesser wie das Rohr, was zu einem äußerst geringen Strömungswiderstand führt. Die Wasserverteilung über mehrere Zweige bleibt ausgeglichen und stabil. Das gesamte Fußbodenheizungssystem heizt gleichmäßig und es ist nicht erforderlich, die Leistung der Umwälzpumpe zu erhöhen, wodurch der Energieverbrauch der Geräte bei langfristiger Nutzung reduziert wird.

F4: Welche Wasserdruck-Notfälle kann der doppellagige Dichtungsventilschaft im Verteilersystem verhindern?

A: Wenn die Umwälzpumpe in einem Fußbodenheizungs- oder Brauchwasserversorgungssystem startet oder stoppt oder wenn der Wasserdruck in Hochhauszonen schwankt, kann es in der Rohrleitung zu plötzlichen Druckstößen kommen. Standard-Ventilschäfte mit Einzeldichtung neigen dazu, durch den Wasserdruck nach oben gedrückt zu werden, wodurch Lücken entstehen, die zu Undichtigkeiten oder zum Herausspritzen von heißem Wasser führen. Dieses Produkt verfügt über eine am Boden verriegelnde, doppelschichtige Schaftdichtungsstruktur, die plötzliche Hochdruckstöße absorbiert und den Schaft sicher verankert, wodurch das Risiko eines Wasseraustritts in den engen Räumen von Fußbodenheizungsverteilerschränken beseitigt wird.

F5: Wie verhindert die werksseitige Präzisionsprüfung der Anschlussgewinde verdeckte Leckagen im Verteilersystem?

A: Wenn die Passgenauigkeit des Anschlussgewindes nicht ausreicht, kann die Dichtung ungleichmäßig komprimiert werden und sich im Laufe der Zeit verformen, was zu langsamen Lecks führt, die schwer zu erkennen sind, bis sie das Verteilergehäuse oder die umgebenden Oberflächen beschädigen. Unsere Werkskalibrierung gewährleistet eine präzise Gewindeausrichtung und eine gleichmäßige Dichtungskomprimierung, verhindert Mikroleckagen bei langfristigen Hochtemperaturwechseln und gewährleistet eine zuverlässige Abdichtung bei verdeckten Installationen.

F6: Wird der kurze Griff im schmalen und versiegelten Verteilerkasten der Fußbodenheizung durch die Isolierung blockiert und kann nicht geöffnet oder geschlossen werden?

A: Nein. Der Ventilkörper zeichnet sich durch eine kompakte Gesamtstruktur aus und kann vollständig mit der Fußbodenheizungsisolierung umhüllt werden, wobei nur der kurze 90°-Griff leicht nach außen ragt. Es ist kein großer Betriebsspielraum erforderlich. In Standard-Verteilerschrankräumen kann der Griff problemlos zwischen vollständig geöffneter und vollständig geschlossener Position wechseln, ohne dass er behindert oder blockiert wird, was eine bequeme tägliche Durchflusskontrolle gewährleistet.
