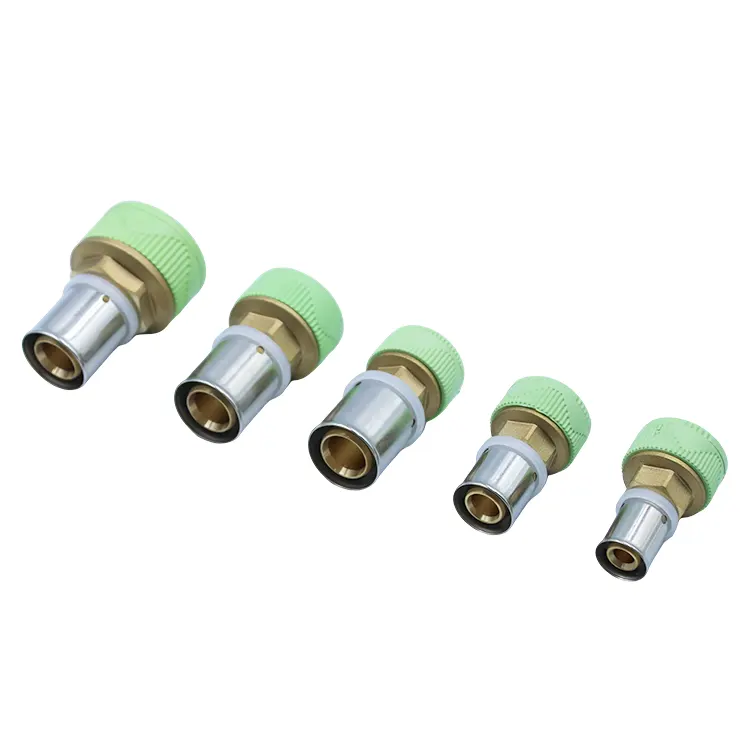

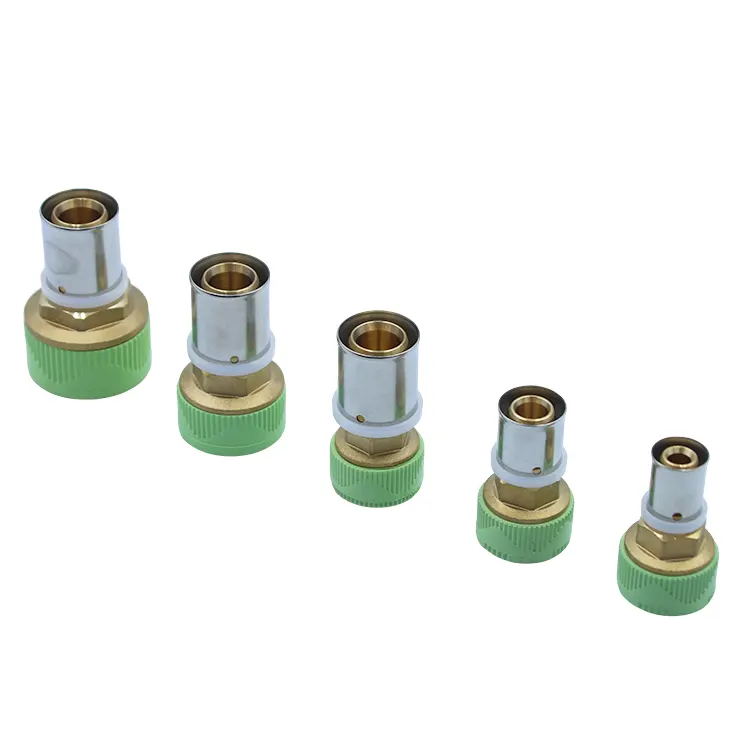

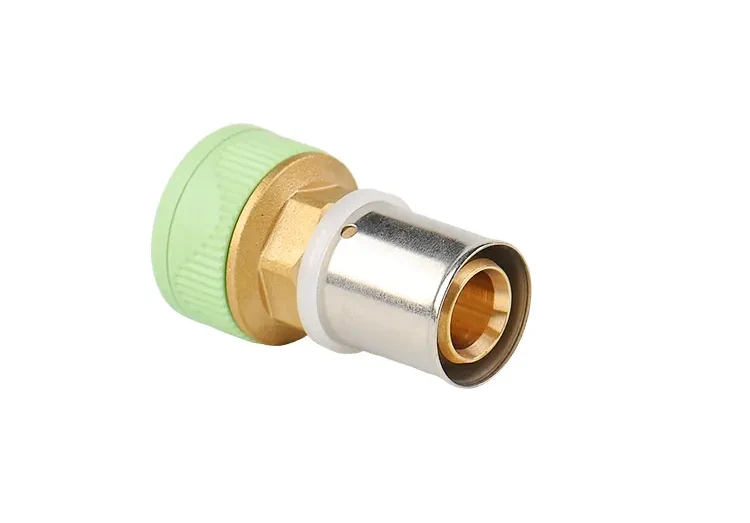

Kombinierte Press- und Schnellverbindungsverbindung aus Messing

Diese Armatur vereint zwei bewährte Verbindungstechnologien in einer Einheit. Ein Ende verfügt über eine standardmäßige Presspassungsstruktur, die mit Spezialwerkzeugen zusammengedrückt wird, um eine dauerhafte, auslaufsichere Abdichtung zu schaffen. Das andere Ende verfügt über ein werkzeugloses Schnellverbindungsdesign, das eine einfache Demontage und Wiederverwendung ermöglicht, wodurch sich die kombinierte Presspass- und Schnellverbindungsverbindung aus Messing ideal für Wartungsarbeiten und vorübergehende Systemanpassungen eignet. Die Armatur ist aus einem einzigen Stück hochdichtem, bleifreiem DZR-Messing geschmiedet, mit internen Dichtungsnuten und Verriegelungszähnen, die per CNC präzisionsgefertigt wurden. Es verfügt über zwei EPDM-O-Ringe und einen Anti-Rutsch-Sicherungsring aus Edelstahl und sorgt so für einen unabhängigen zweischichtigen Leckschutz an beiden Enden, der Druckschwankungen und Temperaturschwankungen standhält, ohne dass es zu Undichtigkeiten kommt.

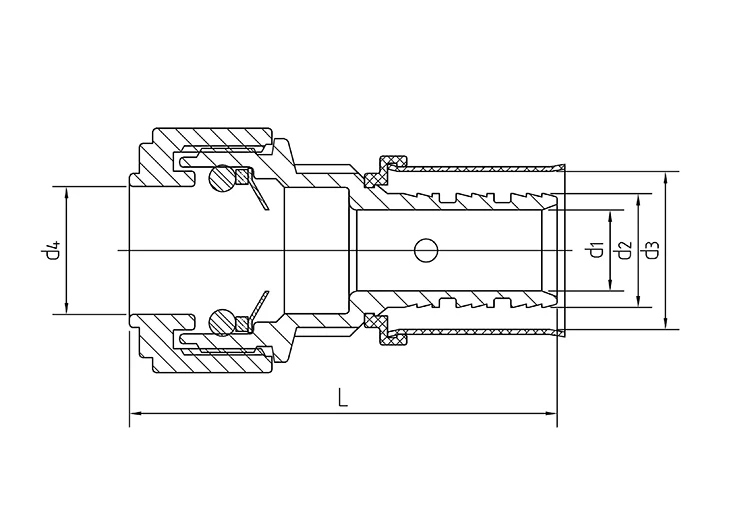

Technische Parameter

Eigenschaften des bleifreien DZR-Messing-Basismaterials

1. Hochdichte geschmiedete Konstruktion

Das aus bleifreien DZR-Messingknüppeln geschmiedete Material ist dicht und frei von Porosität. Es widersteht der Entzinkung und dem Auslaugen schädlicher Substanzen während des Wasserflusses und erfüllt die Standards für Trinkwasserleitungen.

2. Präzisions-CNC-Innenbearbeitung

Interne Merkmale – einschließlich Dichtungsnuten, Presspassungskanäle, Schnellverschluss-Verriegelungszähne und Einführzonen – werden per CNC präzisionsgefertigt. Enge Maßtoleranzen gewährleisten eine gleichmäßige Verbindung sowohl bei Presssitz- als auch bei Schnellverbindungsverbindungen.

3. Langanhaltende Korrosionsbeständigkeit

Das Messinggehäuse, die Dichtungen und die Sicherungsringe aus Edelstahl werden vor der Produktion Salzsprühkorrosions- und Alterungstests unterzogen. Sie widerstehen Oxidation, Rost und Kalkablagerungen, selbst in feuchten Rohrschächten oder unter Temperaturwechselbedingungen.

Unabhängiges Dual-Struktur-Design an jedem Ende

1. Permanenter Press-Fit-Verschluss und Dichtung

Eine Seite verfügt über eine standardisierte Einpressschnittstelle. Wenn es mit branchenüblichen Werkzeugen zusammengedrückt wird, rastet es am Rohr ein und stellt eine dauerhafte, sichere Verbindung her. Damit ist es ideal für Hauptrohrleitungsabschnitte, die eine langfristige Befestigung ohne Demontage erfordern.

2. Werkzeugloses, wiederverwendbares Schnellkupplungsende

Die Schnellanschlussseite verfügt über einen federbelasteten Verriegelungsmechanismus, der ein werkzeugloses Einsetzen und Entfernen ermöglicht. Die kombinierte Presspass- und Schnellverbindungsverbindung aus Messing ist wiederverwendbar und eignet sich für Wartungspunkte, vorübergehende Druckprüfungen und Änderungen an Abzweigleitungen.

3. Unabhängige zweischichtige Versiegelung an beiden Enden

Sowohl die Einpress- als auch die Schnellanschlussenden sind mit unabhängigen, hochelastischen EPDM-Dichtringen ausgestattet. Das Schnellkupplungsende verfügt über einen zusätzlichen Anti-Rutsch-Sicherungsring aus Edelstahl. Jedes Ende bildet eine wasserdichte Barriere und stellt sicher, dass ein Dichtungsfehler auf der einen Seite die Rohrleitung auf der anderen Seite nicht beeinträchtigt.

Dual-Dichtungs-Anti-Leckage-System

1. Hochtemperaturbeständige, hochelastische EPDM-Dichtungen

Die EPDM-Dichtungsringe halten extremen Temperaturen stand und widerstehen der Materialschädigung. Sie bleiben langlebig und beständig gegen Verhärtung oder Rissbildung bei längerem Einsatz in Umgebungen mit hoher Wasserzirkulation (z. B. Fußbodenheizung) und abwechselnder Warm- und Kaltwasserversorgung.

2. Der Sicherungsring aus Edelstahl verstärkt den Halt der Schnellkupplung

Der Schnellkupplungsanschluss verfügt über einen integrierten Anti-Rutsch-Sicherungsring aus Edelstahl. Beim Einführen des Rohrs zieht sich der Ring fest, um die Rohrwand sicher zu umschließen, und verhindert wirksam ein Lösen durch Wasserdruckstöße oder Rohrleitungsvibrationen.

3. Passt sich Druck- und Temperaturschwankungen an

Der zweischichtige Dichtungsaufbau dieser kombinierten Press- und Schnellverschlussverbindung passt sich automatisch der thermischen Ausdehnung und Kontraktion an. Es sorgt für eine dichte Abdichtung bei häufigen Druckschwankungen und Temperaturwechseln und eliminiert so Probleme mit Leckagen und Druckverlusten.

Vorteile gegenüber Standard-Pressfit-Rohrverschraubungen

1. Ein einziges Fitting erfüllt zwei Verbindungsanforderungen und reduziert so die Lagervielfalt erheblich

Standard-Pressfit-Fittings sind für dauerhafte Verbindungen vorgesehen, während Schnellverbindungs-Fittings für den vorübergehenden Gebrauch bestimmt sind, sodass Auftragnehmer beide Typen auf Lager haben müssen. Diese „Zwei-in-Eins“-Anpassung deckt beide Szenarien ab und reduziert die Anzahl der Lagerbestände und das im Lager gebundene Kapital.

2. Weniger Rohrleitungsverbindungen verringern das Leckagerisiko

Durch die Verwendung separater Fittings zum Verbinden von Rohren erhöht sich die Anzahl der Verbindungspunkte, die jeweils ein potenzielles Leckagerisiko darstellen. Diese integrierte Verbundstruktur vervollständigt die Verbindung an einem einzigen Knoten, was zu weniger Verbindungen und einem geringeren Leckagerisiko bei Langzeitbetrieb und Wartung führt.

3. Vereint Langzeitstabilität mit einfacher Wartung; kompatibel mit Nachrüstprojekten, bei denen neue und alte Rohrleitungen kombiniert werden

Standard-Pressfit-Fittings erfordern das Schneiden des Rohrs für zukünftige Wartungsarbeiten, was zu Materialverschwendung führt, während Standard-Pressfit-Fittings unter langfristigen Hochdruckbedingungen dazu neigen, sich zu lösen. Dieses Produkt verfügt über einen einpressbaren Hauptanschluss für dauerhafte Stabilität und einen steckbaren Abzweiganschluss für eine zerstörungsfreie Demontage, wodurch es sich ideal für Nachrüstprojekte eignet.

4. Verkürzt die gesamte Bauzeit vor Ort und senkt die Arbeitskosten

Die Installation zweier unterschiedlicher Armaturentypen erfordert zwei unterschiedliche Arbeitsabläufe und komplexe Verfahren. Dieses Verbundformstück stellt die Verbindung in einem einzigen Montageschritt her, was die Konstruktion vereinfacht und den Arbeitsaufwand bei Großprojekten erheblich reduziert.

Flammenfreies, vereinfachtes Installationssystem

1. Eliminiert Schweiß- und Klebeprozesse vollständig

Für die Installation sind keine Heißarbeiten (Schweißen) oder Dichtmittel/PTFE-Band erforderlich. Dadurch wird die Brandgefahr durch Funken, die Isolierungs- oder Dekorationsmaterialien entzünden, vollständig eliminiert, was einen sicheren Betrieb in geschlossenen Deckenräumen und fertiggestellten Innenräumen ermöglicht.

2. Einfache Bedienung für beide Montagearten

Das Press-Fit-Ende erfordert nur eine einzige Kompression mit einem speziellen Werkzeug, während das Push-Fit-Ende beim Einsetzen automatisch verriegelt und durch Drücken einer Klammer zum Herausziehen des Rohrs freigegeben wird. Die Montage kann von einer einzelnen Person durchgeführt werden, wodurch die Installationszeit pro Punkt drastisch verkürzt wird.

3. Reduziert den Aufwand für die Materialverwaltung vor Ort

Ein einziges Fitting erfüllt sowohl die Anforderungen an die dauerhafte Befestigung als auch die Schnelllösefunktion, wodurch der Transport mehrerer Arten von Fittings und Hilfsmaterialien zur Baustelle entfällt und die Materiallagerung und -entnahme vereinfacht wird.

Vielseitige Rohrleitungsanwendungen

1. Wasseraufbereitung für das ganze Haus und Warmwasserleitungen

Permanente Pressverbindungen werden für verdeckte Hauptleitungen verwendet, während Push-Fit-Verbindungen für Abzweigungen verwendet werden, die Geräte versorgen, die regelmäßig gewartet werden müssen (z. B. Warmwasserbereiter und Filter), sodass Geräte entfernt werden können, ohne dass das Rohr durchtrennt werden muss.

2. Zirkulationsleitungen für Fußbodenheizungen im Wohn- und Gewerbebereich

Bei Hauptheizungsleitungen kommen Pressverbindungen zum Einsatz, um eine sichere Abdichtung zu gewährleisten, bei Wartungsabzweigen vor dem Verteiler kommen Push-Fit-Verbindungen zum Einsatz. Dies ermöglicht eine schnelle Demontage beim Spülen oder Reinigen des Systems, ohne dass eingebettete Rohrleitungen beschädigt werden.

3. Nachrüstung der Sanitäranlagen von Gewerbegebäuden

Geeignet für gemischte Nachrüstungen (Kombination alter und neuer Rohrleitungen) in Bürogebäuden und Einkaufszentren; Hauptleitungen werden über permanente Pressverbindungen gesichert, während temporäre Drucktestpunkte und zukünftige Modifikationszugangspunkte Schnellverbindungsstrukturen verwenden, die komplexe Rohrleitungsanordnungen ermöglichen.

4. Industrielle Niederdruck-Flüssigkeitstransportnetze bei Umgebungstemperatur

Konzipiert für die Reinwasserzirkulation in Fabriken und Niederdruck-Flüssigkeitsleitungen; Feste Geräteleitungen werden durch Presspassung gesichert, während temporäre Verbindungen und Gerätewartungszweige Schnellkupplungsenden verwenden, was eine einfache Montage und Demontage ohne Beschädigung des Rohrleitungsmaterials ermöglicht.

Dual-Standard, End-to-End-Qualitätskontrollmanagement

1. Mehrstufige Inspektion vor der Produktion

Messingknüppel, Sicherungsringe aus rostfreiem Stahl und EPDM-Dichtungsringe werden vor der Produktion einem Screening auf chemische Zusammensetzung und Salzsprühkorrosions-/Haltbarkeitstests unterzogen, um sicherzustellen, dass minderwertige Komponenten frühzeitig ausgesondert werden.

2. Dimensionskalibrierung in Echtzeit während der Verarbeitung

An Einpressnuten und Schnellverschluss-Verriegelungszähnen werden fortlaufend maßliche Stichprobenkontrollen durchgeführt; Eine strenge Kontrolle der Bearbeitungstoleranzen gewährleistet einheitliche Spezifikationen für die Verbindungsstrukturen an beiden Enden.

3. Unabhängige, spezialisierte Tests für beide Enden

Die kombinierte Press- und Schnellverbindungsverbindung aus Messing wird separaten Luftdichtheits-/Leckagetests für die Press- und Schnellverbindungsanschlüsse sowie Tests zur Herausziehfestigkeit und Alterung unterzogen, wobei langfristige Vibrationen und Wasserdruckschwankungen simuliert werden, um die Stabilität der Verbindung zu überprüfen.

4. Vollständige Chargendokumentation und Rückverfolgbarkeit

Aufzeichnungen über die Rohmaterialkontrolle, Protokolle zur Luftdichtheit und Auszugsprüfung des fertigen Produkts sowie Produktionschargennummern werden für jede Charge aufbewahrt, was eine Rückverfolgbarkeit der Qualität über den gesamten Lebenszyklus bei großen technischen Aufträgen ermöglicht.

Umfassende Qualifizierungsdokumentation und technischer Support über den gesamten Lebenszyklus

1. Synchronisierte Lieferung der Compliance-Dokumentation

Bereitstellung von Materialinspektionsberichten, Datenblättern zu Luftdichtheits- und Auszugstests im Werk, Salzsprühkorrosionstestberichten und offiziellen Ursprungszertifikaten, die alle gesetzlichen Anforderungen für inländische Projektinspektionen und die Zollabfertigung im Ausland erfüllen.

2. Standardisierte Installationsanleitung nach Struktur

Das technische Team stellt Schritt-für-Schritt-Installationsanleitungen zur Verfügung, die Betriebsprotokolle für Einpresswerkzeuge und wichtige Punkte für die Montage/Demontage von Schnellverbindungen abdecken und so proaktiv Probleme wie lockere Verriegelungsmechanismen oder Dichtungslecks aufgrund von Montagefehlern verhindern.

3. Schnelle Reaktion bei der Fehlerbehebung vor Ort

Stellen Sie während der Arbeitszeit umgehend standardisierte Inspektionspläne und entsprechende Lösungen zur Verfügung, um betriebliche Probleme zu beheben – wie z. B. nicht übereinstimmende Rohrverbindungen, verschobene Verriegelungszähne oder Dichtungslecks – und so Hindernisse für den Baufortschritt schnell zu beseitigen.
