Installationen mit wandhängenden Heizkesseln, Warmwasserbereitern und Fußbodenheizungsverteilern stehen oft vor zwei schwierigen Herausforderungen: Standard-Kurzaußengewinde haben keine ausreichende Länge, und beengte Gerätehohlräume lassen nicht genügend Freiraum für die Rohrleitungen, was ein ordnungsgemäßes Einrasten der Anschlüsse verhindert. Darüber hinaus ist bei festen Ventilen mit integriertem Gewinde das Durchtrennen der Rohrleitung für Leckreparaturen erforderlich, was zu hohem Materialabfall und hohen Arbeitskosten führt.

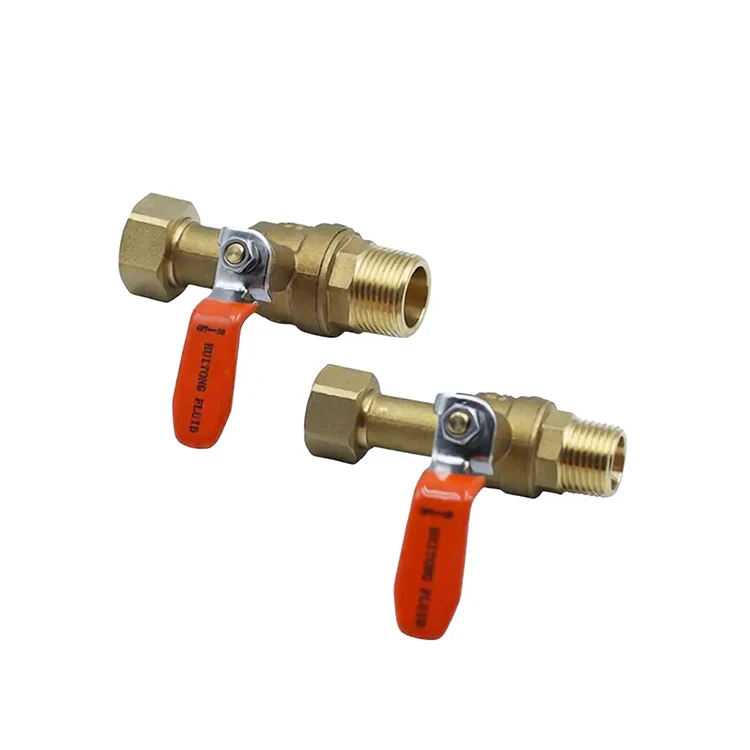

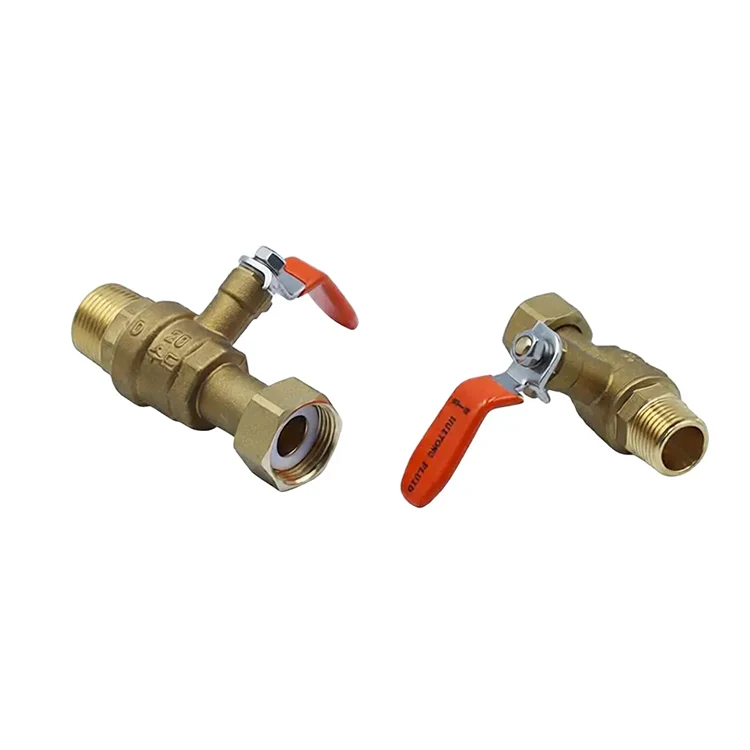

Huitong entwickelte einen Union-Kugelhahn aus Messing mit langem Außengewinde – mit verlängertem Außengewinde und einer Verschraubung – speziell für HVAC-Geräte mit engen Platzverhältnissen. Ein Ende verfügt über ein integriertes, präzisionsgefertigtes, verlängertes Außengewinde, das auf kompakte Einbaulücken in Warmwasserbereitern und Boilern abgestimmt ist und einen unzureichenden Leitungsabstand wirksam ausgleicht. Das andere Ende verfügt über eine abnehmbare Überwurfmutter, die eine Wartung oder einen Austausch des Ventilkörpers ermöglicht, ohne die vorhandene Rohrleitung zu durchtrennen, wodurch eine einfache Erstinstallation mit einer bequemen Langzeitwartung in Einklang gebracht wird.
1. Integrierter verlängerter Gewindeabschnitt: Im Vergleich zu Standardventilen mit kurzem Außengewinde verfügt dieses Modell über einen verlängerten Gewindeabschnitt, der eine ausreichende Eingriffslänge gewährleistet. Selbst wenn der Abstand zwischen dem Gerät (Boiler oder Warmwasserbereiter) und der Wand minimal ist, greifen die Gewinde vollständig ineinander und eliminieren so Risiken wie einen flachen Gewindeeingriff oder eine unvollständige Kompression der Dichtung, die zu Undichtigkeiten führen könnten.
2. Präzisions-CNC-gefräste Gewinde: Das Gewindeprofil und die Steigung entsprechen strikt den universellen Sanitärstandards. Durch die geringe Oberflächenrauheit lassen sich die Ventile reibungslos und gratfrei einschrauben. Die Gewinde bleiben dauerhaft gegen Gerätevibrationen geschützt und lösen sich nicht von selbst, wodurch langsam tropfende Undichtigkeiten an der Verbindungsstelle wirksam verhindert werden.
3. Werkskalibrierte Koaxialität: Die koaxiale Genauigkeit des verlängerten Außengewindes wird individuell überprüft, um sicherzustellen, dass die Gewindemittellinie perfekt mit dem Durchflusskanal des Ventilkörpers übereinstimmt. Dies verhindert eine ungleichmäßige Kompression oder Verformung der Dichtung beim Rohranschluss und sorgt für eine langfristig stabile Abdichtung unter der Belastung abwechselnder Warm- und Kaltwasserdruckzyklen.
1. Abnehmbare Verbindung für zerstörungsfreie Demontage: Das Verbindungsende verfügt über eine geteilte Mutternkonstruktion. Sollte das Ventil verstopfen oder die Dichtung altern und undicht sein, kann der Ventilkörper durch einfaches Lösen der Überwurfmutter abgenommen werden. Dadurch bleiben die vorhandenen Rohrleitungen erhalten und es ist nicht mehr erforderlich, neue Kupferrohre zu kaufen oder Rohre neu einzufädeln.
2. Standardisierte Passung und Spiel der Verbindungsstücke: Werkseitig kontrollierte Toleranzen für die Verbindungsgewinde gewährleisten optimale Dichtheit. Die Dichtung widersteht einer schnellen Verformung auch nach wiederholter Demontage und Wiedermontage und sorgt so für eine luftdichte, leckagefreie Abdichtung nach der Wartung – ideal für Warmwasserbereiter-Zirkulationskreisläufe, die häufig gewartet werden müssen.
3. Unabhängig austauschbare Verbindungsteile: Die Überwurfmutter und die Innendichtung sind separate Originalersatzteile. Wenn nur die Dichtung altert, kann die Dichtung einzeln ausgetauscht werden, ohne dass das gesamte Ventil entsorgt werden muss, was die Kosten für Verbrauchsmaterialien bei großen Installationen in Wohngebäuden erheblich senkt.
1. Einteilig geschmiedeter, dickwandiger Körper: Dieser Messing-Kugelhahn mit langem Außengewinde vom Typ Union ist aus einem einzigen Stück bleifreiem DZR-Messing geschmiedet. Der Ventilkörper zeichnet sich durch eine gleichmäßige, erhebliche Wandstärke aus und bietet im Vergleich zu dünneren Druckgusskörpern eine überlegene Druckfestigkeit. Es widersteht plötzlichen Hochdruckstößen durch Leitungswasser oder den Betrieb einer Fußbodenheizung, ohne dass es zu Ausbeulungen oder Rissen kommt.
2. Entzinkungs- und oxidationsbeständiges Material: Das Material ist von Natur aus beständig gegen Kalkablagerungen und elektrochemische Korrosion. Es verhindert starke Kalkablagerungen bei jahrelanger Zirkulation von heißem und kaltem Leitungswasser und stellt sicher, dass keine Schwermetalle ausgelaugt werden, wodurch bleifreie Umweltstandards für Trinkwasserleitungen in Privathaushalten erfüllt werden.
3. Einteilige, nahtlose Konstruktion: Der Körper des Messing-Kugelhahns mit langem Außengewinde vom Union-Typ ist als eine einzige Einheit ohne segmentierte Schweißnähte geschmiedet, wodurch tote Zonen vermieden werden, in denen sich Ablagerungen oder Verunreinigungen ansammeln könnten. Dadurch wird das Risiko von Rohrleitungsverstopfungen und lokaler Korrosion verringert, sodass es für die Wasserversorgung im ganzen Haus und den ganzjährigen Dauerbetrieb in Fußbodenheizungssystemen geeignet ist.
1. Bidirektionale luftdichte Abdichtung: Die Kugel verfügt über eine hochglanzpolierte, verchromte Oberfläche, die verschleißfest und verkalkungsbeständig ist. Verdickte, doppelseitige PTFE-Dichtungen sorgen für einen festen Sitz und erreichen eine blasendichte Abdichtung sowohl für den Vorwärts- als auch für den Rückwärtsfluss von heißem/kaltem Wasser; Die Versiegelungsschicht widersteht einer Verhärtung oder einem Versagen bei schwankenden Tag-Nacht-Temperaturen.
2. Gerader Durchflussweg mit voller Bohrung: Der innere Hohlraum weist keine Durchmesserverringerung oder strömungsbeschränkende Vorsprünge auf, was zu einem minimalen Strömungswiderstand führt. Dadurch werden Probleme wie eine ungleichmäßige Fußbodenheizung oder verringerte Warmwasserdurchflussraten vermieden, die Designeffizienz der Rohrleitung bleibt vollständig erhalten und der Energieverbrauch der Umwälzpumpe wird gesenkt.
3. Eingebauter, ausblassicherer Schaft mit Verriegelungsmechanismus: Eine begrenzende, rückwärtige Dichtungsstruktur an der Basis des Schafts schützt vor plötzlichen Hochdruckstößen. Dadurch wird das Risiko des Herausschleuderns des Stiels oder des Verspritzens von Wasser mit hoher Temperatur vermieden, wodurch Sicherheitsrisiken durch Lecks in den engen Räumen von an der Wand montierten Boilern oder Warmwasserbereiterschränken vermieden werden.
1. Verlängerter Hebelarm für 90°-Bedienung: Der lange Griff erhöht die Hebelwirkung und ermöglicht ein vollständiges Öffnen oder Schließen mit einer einfachen 90°-Drehung. Auch wenn das Ventil tief in Fußbodenheizungsverteilerkästen oder geschlossenen Warmwasserbereiterschränken versenkt ist, kann es problemlos bedient werden, ohne dass Isolierschichten entfernt werden müssen.
2. Klare Ein-/Aus-Statusanzeige: Der Bewegungsbereich zwischen vollständig geöffneter und vollständig geschlossener Position ist unterschiedlich. Bei Ferninspektionen von verdeckten Rohrleitungen in Hauswirtschaftsräumen oder Räumen über der Decke ist der Durchflussstatus sofort erkennbar, wodurch das Risiko eines Überlaufs oder einer Versorgungsunterbrechung aufgrund von Betriebsfehlern minimiert wird.
3. Kompakte Griff-zu-Körper-Integration: Das Ventildesign ermöglicht eine vollständige Umhüllung mit Isoliermaterial, wobei nur der lange Griff leicht freiliegt. Dadurch bleibt die Integrität des Isolationssystems der Rohrleitung erhalten, was sie ideal für standardisierte Installationsanordnungen mit Einbaugeräten und verdeckt in der Wand verlegten Rohrleitungen macht.
1. Vorprüfung der Messingrohstoffe mittels Spektroskopie: Alle geschmiedeten Messingbarren werden bei ihrer Ankunft einer Analyse der spektralen Zusammensetzung unterzogen. Wir überprüfen streng drei kritische Kennzahlen – Bleigehalt, Entzinkungsbeständigkeit und Druckbeständigkeit – und lehnen minderwertige Materialien ab, um die Sicherheit von Trinkwasserleitungen an der Quelle zu gewährleisten.
2. 100 % umfassende Inspektion der fertigen Produkte: Jeder Messing-Kugelhahn vom Union-Typ mit langem Außengewinde wird individuell auf seine hydrostatische Druckbeständigkeit, blasenbasierte Luftdichtheit und Haltbarkeit von 10.000 Zyklen getestet. Dieser Prozess filtert Mängel wie Dichtungslecks, Schwergängigkeit und Risse im Ventilgehäuse unter Druck heraus.
3. Doppelte Spezialprüfungen: Wir prüfen gezielt die Koaxialität der verlängerten Außengewinde, das Passungsspiel der Überwurfmutter und die Dichtheit der Überwurfdichtung. Dies verhindert häufige Ausfälle von Sanitärinstallationen in Privathaushalten, wie z. B. Undichtigkeiten aufgrund unzureichender Gewindeeingriffe und Lockerungen aufgrund von Vibrationen.
4. Rückverfolgbarkeit auf Chargenebene: Jedes Produkt wird mit einem eindeutigen Chargencode lasermarkiert und Aufzeichnungen über Schmieden, Gewindeschneiden, Montage und Inspektion werden dauerhaft archiviert. Für jede Lieferung stellen wir Materialspektralberichte, CE-Bleifrei-Zertifizierung und hydrostatische Prüfberichte im Werk zur Verfügung und erfüllen damit die Anforderungen für die Zollabfertigung durch ausländische Großhändler und die Projektabnahme für inländische HVAC-Installationen.
1. Einlass-/Auslassrohre für wandmontierte Gasheizkessel: Passend für die kompakten Installationsräume von wandmontierten Heizkesseln; Das verlängerte Außengewinde überbrückt den Spalt zwischen Wand und Gerät. Die Verbindungsstruktur erleichtert die zukünftige Entkalkung und Wartung und ermöglicht die Entfernung des Ventilkörpers, ohne die in der Wand eingebetteten Rohrleitungen zu beschädigen.
2. Wasserkreislauf für Speicher- und Durchlauferhitzer: Maßgeschneidert für die kompakten Rohrleitungsanordnungen an der Basis von Warmwasserbereitern; Der erweiterte Gewindeabschnitt behebt Verbindungsprobleme, die durch unzureichenden Abstand zwischen der Gerätebasis und der Wand verursacht werden. Das Verbindungsdesign ermöglicht eine Demontage ohne Zerschneiden des Kupfereinlassrohrs und gewährleistet so eine bequeme Wartung.
3. Abzweigrohre für Fußbodenheizungsverteiler einzelner Einheiten: Konzipiert für Wasserregelventile in kompakten, geschlossenen Fußbodenheizungsschränken; verfügt über einen langen Griff zum einfachen individuellen Absperren und einen verlängerten Außengewindeanschluss für den direkten Anschluss an den Verteiler, während die Verbindungsstruktur das Spülen und Warten einzelner Heizkreise erleichtert.
4. Nachrüstung der Sanitäranlagen im ganzen Haus für die Warm- und Kaltwasserversorgung: Speziell für verdeckte oder eingebettete Sanitärsanierungen in kleinen Wohnungen konzipiert; Das verlängerte Gewinde bietet Platz für kurze, vorab eingebettete Wandanschlüsse und das Verbindungsdesign ermöglicht eine zerstörungsfreie Demontage – ideal für zukünftige Systemerweiterungen oder Filteraustausch.
A: Das verlängerte Gewinde wurde einem speziellen Vibrationsfestigkeitstest unterzogen. CNC-gefräste Präzisionsgewinde sorgen für eine größere Kontaktfläche und höhere Reibung, während die mitgelieferte Dichtung Vibrationen absorbiert; Die Verbindung bleibt auch bei kontinuierlicher 24-Stunden-Pumpenvibration sicher gegen Lösen oder Abrutschen des Gewindes. Durch regelmäßiges leichtes Anziehen der Überwurfmutter bleibt die Dichtung dauerhaft erhalten.
A: Das Ventil verfügt über eine verdickte, hitzebeständige PTFE-Verbindungsdichtung und präzisionsgefertigte Verbindungsgewinde; Die Dichtungsleistung bleibt über bis zu acht ordnungsgemäße Montage-/Demontagezyklen stabil. Sollte es nach wiederholtem Gebrauch zu einer leichten Leckage kommen, genügt ein Austausch der Originaldichtung, um eine leckagefreie Abdichtung wiederherzustellen, ohne dass das gesamte Ventil entsorgt werden muss.
A: Das Ein- und Ausschalten des Warmwasserbereiters und das Umschalten der Heizungspumpe können zu plötzlichen Wasserdruckspitzen führen, die häufig Standardventilschäfte nach oben drücken und so Lücken und Undichtigkeiten verursachen. Der rückseitig abdichtende, ausblassichere Schaft des Messing-Kugelhahns mit langem Außengewinde des Anschlusstyps verriegelt die innere Kugel sicher und dämpft Druckschwankungen, wodurch Sicherheitsrisiken wie Hochtemperaturwasserspritzer oder Leckagen, die die Schaltkreise der Ausrüstung innerhalb des begrenzten Raums eines Warmwasserbereiterschranks beschädigen, vermieden werden.
A: Dünnwandige Ventilkörper aus Messingdruckguss weisen komplexe Innenspalten auf, in denen sich leicht Kalkablagerungen ansammeln und dadurch den Durchflussweg verengen. Im Gegensatz dazu wird dieses Produkt als eine Einheit mit glatten Innenwänden und ohne Totzonen geschmiedet; Sein verdicktes DZR-Material widersteht Kalk und Oxidation. Im gleichen Betriebszeitraum ist das Risiko von Rohrleitungsverstopfungen und Ventilkörperkorrosion deutlich geringer als bei herkömmlichen dünnwandigen Kugelhähnen, wodurch die Häufigkeit der Reinigung von Haushaltsleitungen verringert wird.
